- 名称：EFT61004TA电快速瞬间脉冲群发生器
- 厂商：上海普锐马
型号：EFT61004AT
描述：EFT61004TA触摸式脉冲群发生器是针对电磁兼容-电快速瞬变脉冲群抗扰度试验的要求而专门设计的，用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能提供一个评定依据。
当电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处产生的瞬态骚扰。当电感性负载多次重复开头，则脉冲群又会以相应的时间间隙多次重复出现。
试验目的：
为了检验设备在遭受这类瞬态骚扰影响时的性能。一般认为电快速瞬变脉冲群之所以会造成设备的误动作，是因为脉冲群对线路中半导体结电容充电，当结电容上的能量累积到一定程度，便会引起设备的误操作。具体表现为在测试过程中设备的通信中断、死机、软件告警、控制及存储功能丧失等。
概述：
EFT61004TA触摸式脉冲群发生器是针对电磁兼容-电快速瞬变脉冲群抗扰度试验的要求而专门设计的，用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能提供一个评定依据。
产品特点：
● 符合 IEC61000-4-4 和 GB/T17626.4 标准的要求；
● 7.0彩色触摸屏显示，操作更加方便；
● 中英文切换，使用更方便面；
● 可编程操作，实现一键完成设定功能；
● 超大屏幕显示，全智能控制，操作简单；
● 使用进口程控高压电源，性能稳定；
● 内置国际标准等级参数，操作方便；
● 脉冲注入相位角度异步或0-360°自由设定；
● 形输出满足50Ω和1kΩ负载的波形要求；
● 高脉冲频率达到 1200kHz 。
● 内置RS232接口，方便产品升级，同时可选配测控软件实施远程控制。
快速瞬变脉冲群抗扰度试验配置示意图:

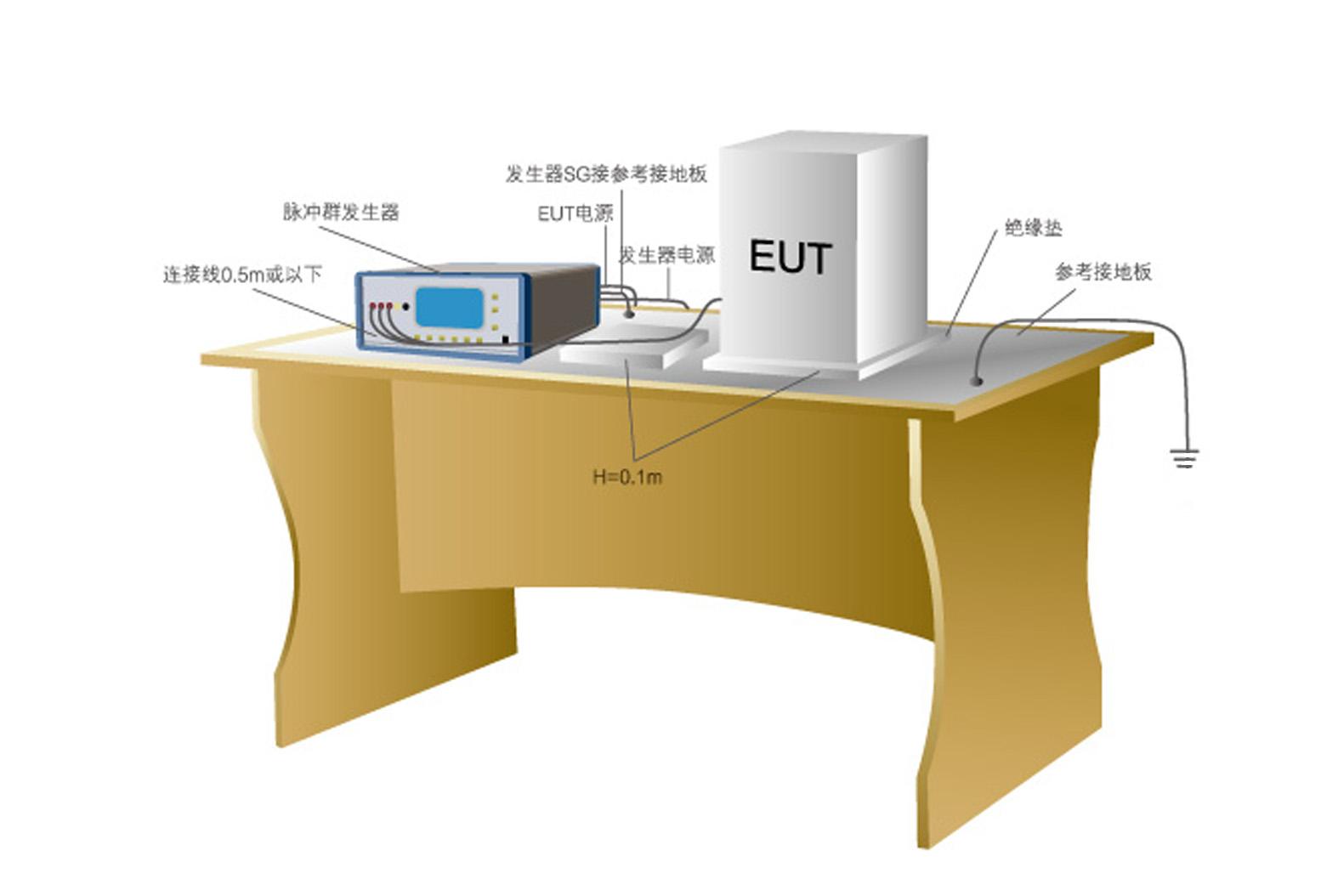

供电电源端口试验示意图

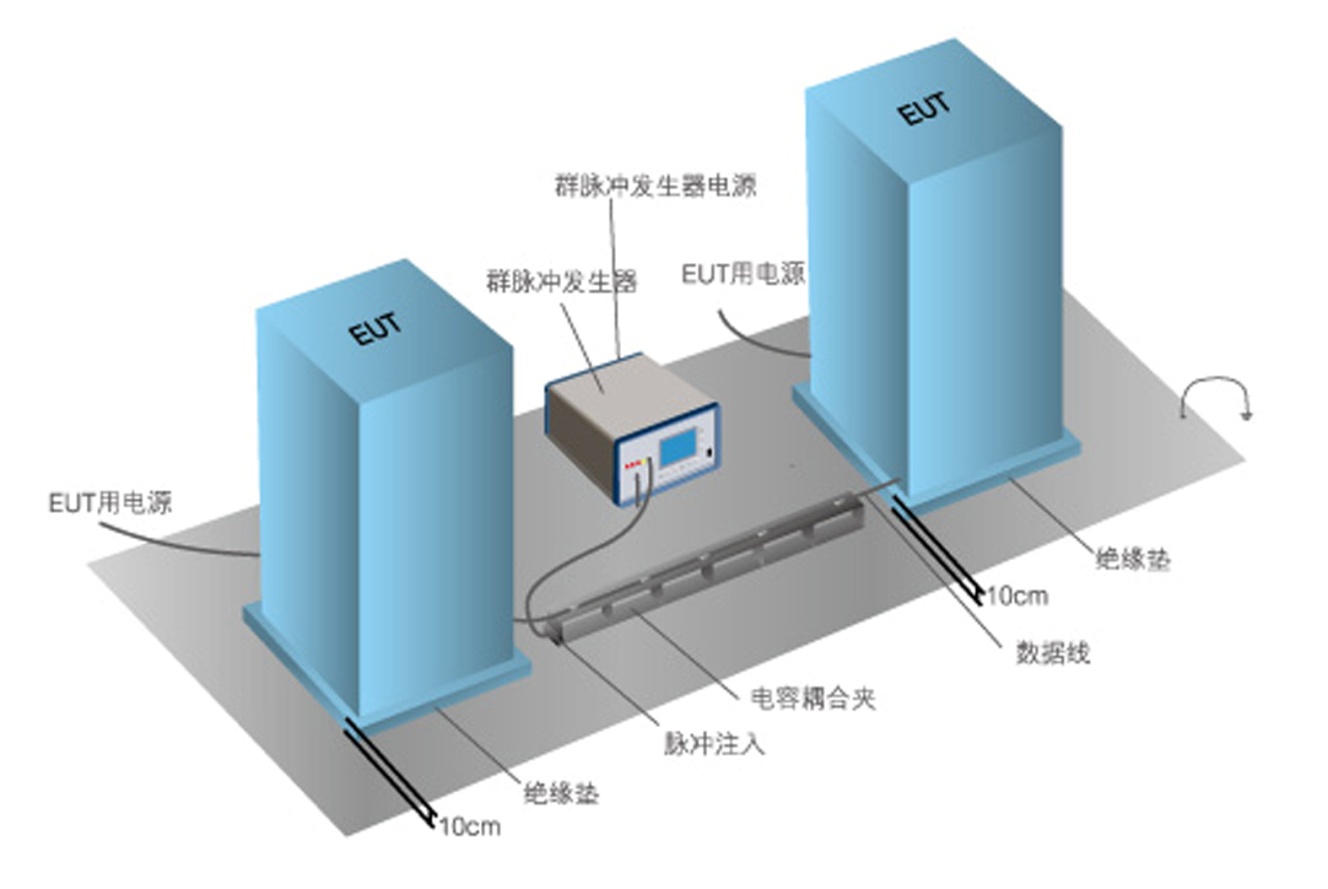

I/O（输入/输出）信号、数据和控制端口试验示意图
脉冲群发生器大件清单：
|
名称 |
制造商 |
数量 |
描述 |
|
高速电子主开关 |
BEHLKE |
1 |
HTS50-12 |
|
继电器 |
高见泽 |
1 |
JV12-KT |
|
集成电阻 |
MURATA |
1 |
5A 102G(排阻 1K-5T） |
|
高压电容 |
AEROX |
1 |
10uF/3kV |
|
集成电路 |
ATMEL |
1 |
EPM7128SLC84-15 |
|
正负极性切换系统 |
欧姆龙接触器 |
8 |
/ |

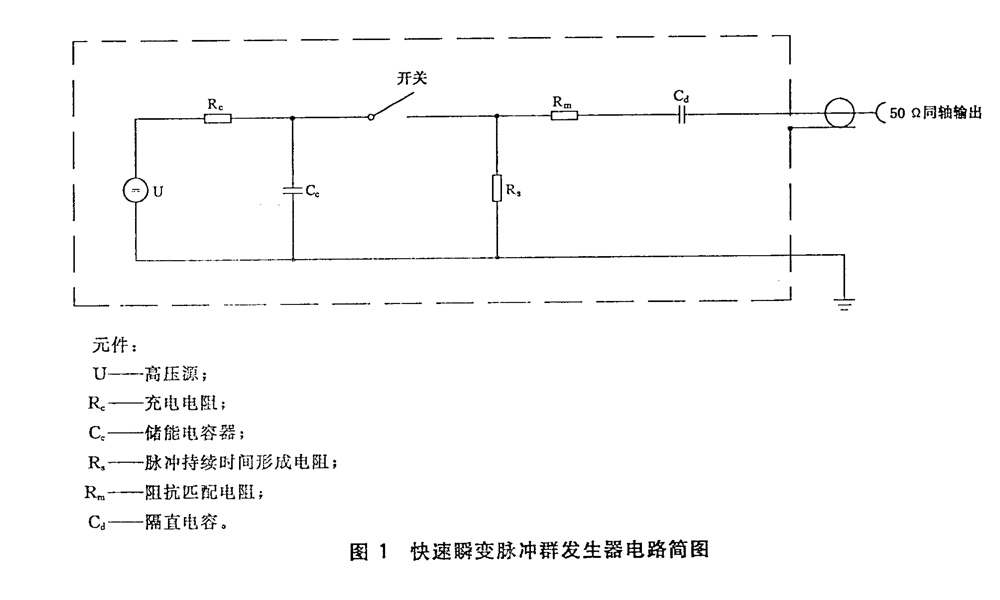

设备原理图

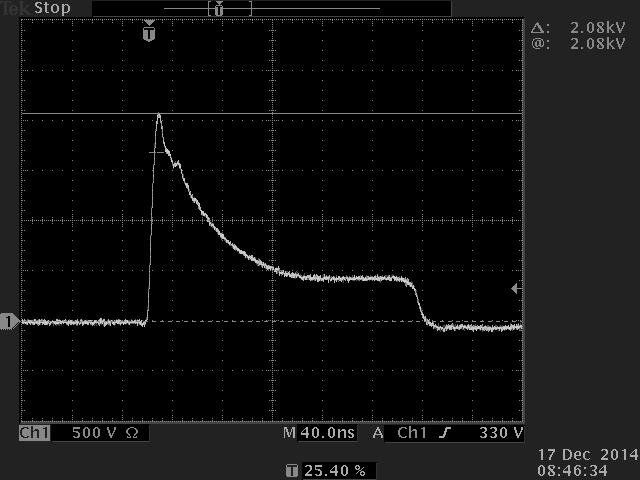

设备波形图
|
参数： |
EFT61004TA |
|
|
输出电压 |
0.2 ～±4.8KV |
|
|
脉冲频率 |
1kHz～1200kHz ± 10%, 连续可调 |
|
|
脉冲极性 |
正或负 ，正负交替 |
|
|
内阻 |
50 Ω± 20% |
|
|
脉冲前沿 |
5ns ± 30% |
|
|
脉冲宽度 |
(50Ω) |
50ns ± 30% |
|
(1kΩ) |
35 ns----150 ns |
|
|
相移 |
与电源同步时为0-360°或异步 |
|
|
脉冲串长度 |
1—255 个可调 |
|
|
脉冲串周期 |
典型 300mS （ 0.15—9.99 S 可调，调节精度 0.01S ） |
|
|
测试时间 |
1s-9999s |
|
|
试品耦合 / 去耦网络 |
内置,单相三线,16A |
|
|
工作电源 |
AC 220V ± 10% 50/60Hz |
|
|
环境温度 |
15 ℃ -35 ℃ |
|
|
外形尺寸（D×W×H)mm |
450*430*175 mm |
|
实验配置：
电容耦合夹EFT-CLAMP
技术特点：
1.完全符合IEC61000-4-4和GB/T17626.4的标准性能要求；
技术参数：
耦合电容
100～1000pF
绝缘能力
＞5kV
2.能与群脉冲发生器（EFT-61004A、EFT-61004B）配合使用；
3.在设备的输入、输出、控制线、数据线上叠加干扰，进行系统抗干扰试验。
