概述

      SM200B是一款高性能的实时频谱分析仪和频谱监测接收，频率从100KHz到20GHz，实时带宽高达160MHz（IBW），110dB动态范围，1THz/sec在30KHz RBW高速扫描（使用Nuttall窗口），超低的相位噪音性能足以满足误差小于0.1%的EVM（调制精度）测量，友好的多语言显示界面，超高的性价，超高的性能媲美最昂贵的频谱分析仪。

      SM200B的信号处理采用非常强大的Altera FPGA和具有Core i5或i7处理器的外部PC。SM200B可以使用开源的API轻松连接到自动监测系统或ATE测试设备。同时API还提供DSP算法插入I/Q 数据流的访问权限。

EMI预测试接收机

      SM200B实时频谱分析仪具有EMI预测试功能，相当于一台EMI预测试接收机，适用100KHz至20GHz频率范围，满足企业内部标准或者民标/军标进行传导和辐射EMI测量。同时，160M实时频谱分析功能提供全新的分析诊断工具，如频谱瀑布图、余晖模式、频率模板触发、电平模板触发。利用这些工具，可以详细分析偶发骚扰信号及其产生的原因。

产品特点

160MHz实时带宽

无限制信号录制回放

多工作模式（实时频谱分析模式、EMC测试模式、I&Q信号录制模式...）

多解调方式 AM、FM、USB、LSB、CW

余晖、频谱瀑布图、电平触发、频率触发功能

信号发生器配合构成网络分析仪

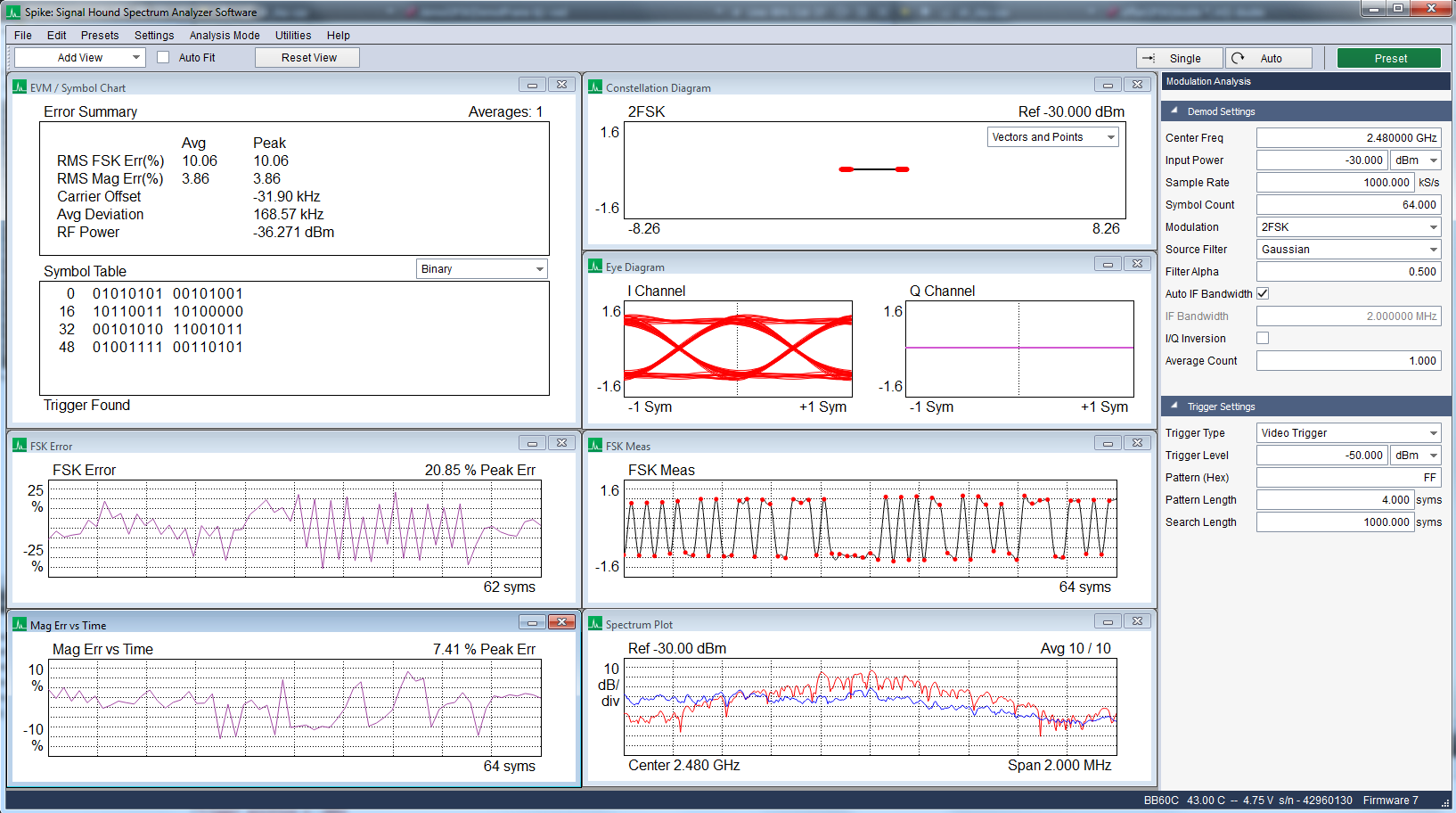

分析软件界面易操作

USB直接供电

频率

- 频率范围：100KHz-20GHz

- 实时带宽：160MHz

- 分辨率带宽（RBW）：0.1Hz-10MHz

- 时基精度：±1.5×10¯7，OCXO，-40℃至65℃

- I/Q校准流：5KHz – 40MHz 可选带宽

- RF输入接口：50 Ω @ Type-N

- RBW：0.1Hz-3MHz @ 40MHz IBW

            30KHz-10MHz @ 160MHz IBW

幅度精度（+10dBm显示平均噪音电平）

-10KHz–6GHz    >6G-20G    RBW滤波器类型

    ±2.0dB ±3.0dB 平顶窗

    ±2.0/-2.6dB ±3.0/-3.6dB 纳托尔窗

扫描速度

速率          RBW

1THz/s        1MHz

1THz/s        100KHz

1THz/s        30KHz

160GHz/s      10KHz

18GHz/s       1KHz

显示平均噪声电平

- 100KHz-700MHz   -156dBm

- 700MHz-2.7GHz   -160dBm

- 2.7GHz-4.5Hz    -158dBm

- 4.5GHz-8.5GHz   -153dBm

- 8.2GHz-15GHz    -154dBm

- 15GHz-20GHz     -149dBm

- 每个数据包中的GPS数据有±40ns时间戳

控制和通信

- USB3.0接口

GPIO接口

- 用于天线切换和触发in/out

时基精度

- OCXO 时基 @ GPS；±5x10-9/day @老化; ±1x10-8@超温度

工作温度

- 标准型号：0℃到+65℃

- Option-1：-40℃到+65℃

尺寸/重量

- 尺寸：259×183×55mm @无散热； 259×183×71mm @带散热

- 净重：3.52Kg @ 无散热片； 4.14Kg @ 含散热片

供电

- 可以使用17-32W（2-100%占空比），外部电源9-16V；

系统运行要求

Inteli7三代或者以上的四核心处理器，一个USB3.0接口和一个相邻的USB2.0或者3.0接口，采集大于8MHz的I/Q数据带宽时，要求存储硬盘的写速度至少250M/s。如SSD

订货信息：

SM200B  100KHz-20GHz实时频谱仪和监测接收机

Option1 工作温度扩展

质保：3年
