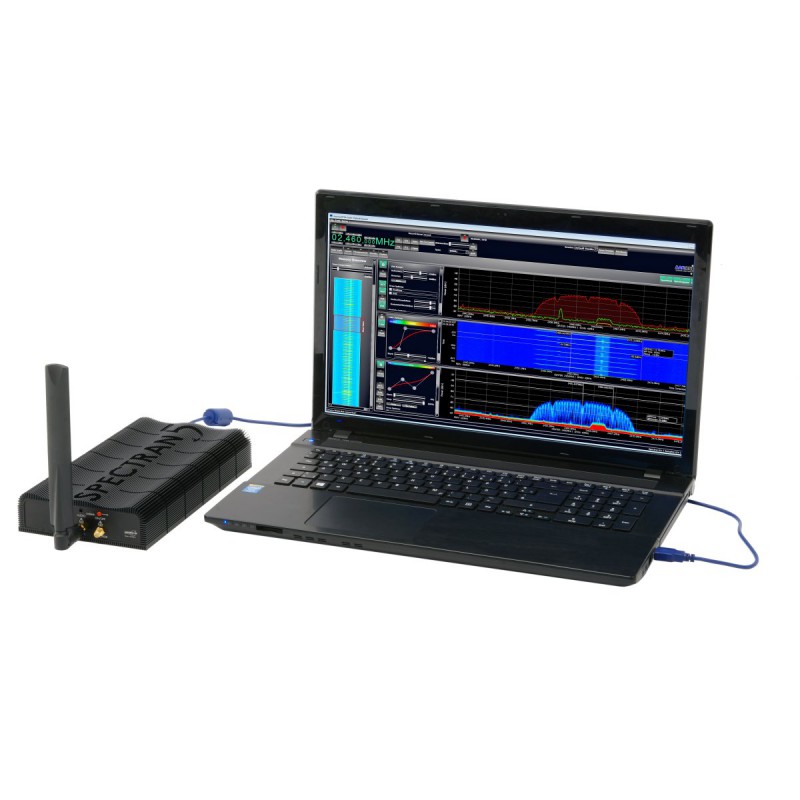

- 名称：USB实时频谱分析仪HF-80200X
- 厂商：aaronia
型号：HF-80200X
描述：USB实时频谱分析仪HF-80200X采用高速A/D快速FFT分析，专利LO调试频谱技术及多相滤波器技术，高达88MHz实时带宽，确保快速实时对输入信号的进行频谱分析。
快速紧凑
USB式实时频谱分析仪HF-80200X采用高速A/D快速FFT分析，专利LO调试频谱技术及多相滤波器技术，高达88MHz实时带宽，确保快速实时对输入信号的进行频谱分析。利用两个交错梳状滤波器的专利接收技术，该技术采用多相滤波器实现。与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器），而不受于因有限采样时间而产生的频谱失真效应。为了避免在频率时间图中出现空白，实时频谱分析仪采用两个独立的交错梳状滤波器组合，来进行信号分析处理，实时分析带宽内不会错过任何微小信号。
HF-80200X实时频谱分析仪可选配1Hz频率扩展，扩展采用1Hz至40MHz独立的低频路径，低频路径使用高性能16位105MSPS（MSPS信号信号转换率，完成一次从模拟转换数字的AD转换所需时间倒数） AD数模转换器，16bit分辨率增强了低频动态范围（100dB）。由DDS扫描控制，低频路径（1Hz-40MHz/16bit）和射频路径（9KHz-20GHz）实现无缝对接（需要注意低频动态范围，射频14bit/80dB动态）。
HF-80200X实时频谱分析仪用来捕捉非周期性突发信号，它可以在20ms内快速完成对频率高达20GHz的扫描，不管是频谱监测、射频和微波测量、干扰查找、EMC电容兼容或WIFI和无线网络测量，HF-80200X都可轻松快速应对测量。

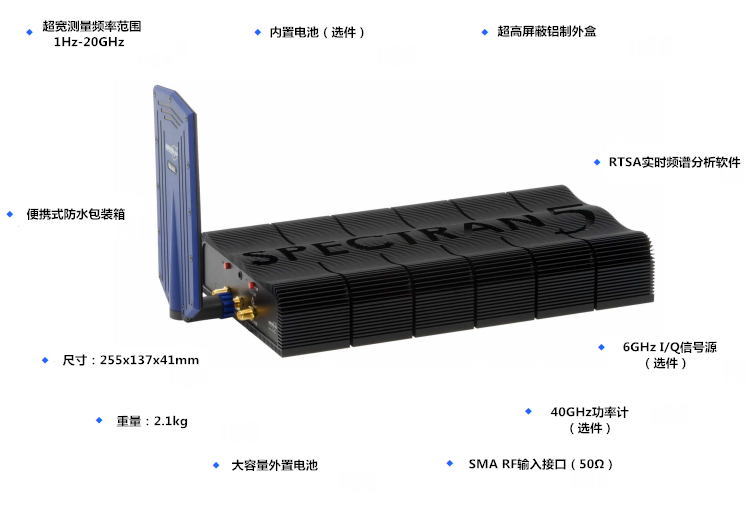

产品特点
第一台真正的实时频谱分析仪
频率范围低至1Hz高达20G
实时带宽高达88MHz
POI（捉捕率）1us
非常快速扫描模式，20GHz全频段扫描时间20ms
采用多相位滤波
快速扫描（微秒级别DDS扫描）
手持式小巧便携
可选20G I/Q信号发生器和40G功率计
可选160MHz实时带宽
可选175MHz实时带宽

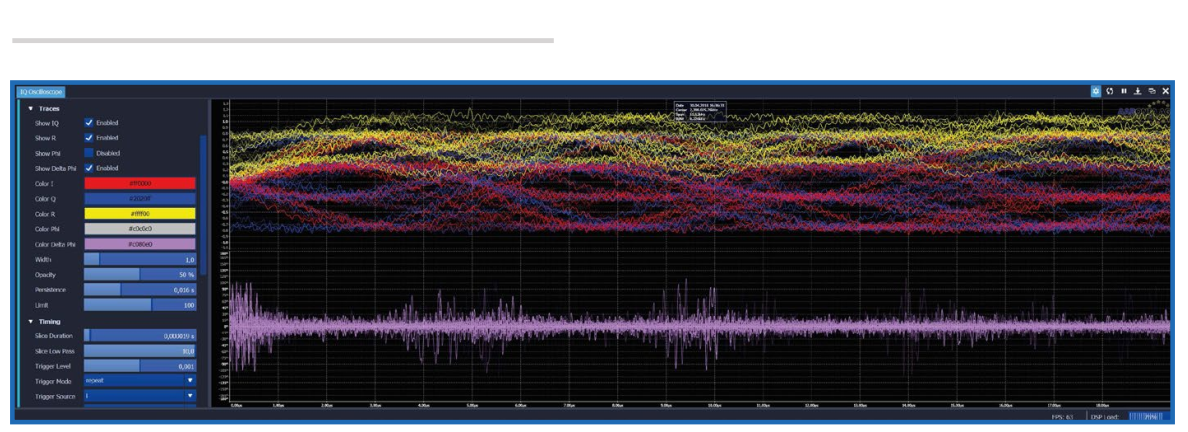

射频信号录制回访的实时频谱分析软件RTSA
应用
频谱监测
射频和微波测量
EMC电磁兼容测试
WiFi和无线测量
干扰查找
技术指标：
|
技术参数 |
|
|
频率范围 |
9KHz - 20Hz |
|
IF带宽 |
88MHz |
|
POI捉捕 |
< 1us |
|
输入电平 |
+20dBm@max |
|
输入阻抗 |
50欧姆 |
|
输入接口 |
SMA |
|
平均噪音 |
-150dBm@内部前置放大器开 |
|
-170dbm@外部前置放大器开 |
|
|
精度 |
+/- 1.5dB |
|
频率精度 |
0.5ppm |
|
RBW |
1Hz-3MHz |
|
VBW |
1Hz-3MHz |
|
解调方式 |
AM/FM |
|
显示单位 |
dBm、dBuV、V/m、A/m、W/m²、dBuV/m、W/cm² |
|
检波方式 |
Max、Min、AVG、Peak、QPeaK |
|
衰减器 |
45dB（0.5dB步进，含前置放大器） |
|
轨迹 |
ACT、AVG、MAX、MIN |
|
参考范围 |
-200dBm至+100dBm |
|
测量模式 |
实时I/Q、功率计、频率计 |
|
显示视图 |
频谱图、瀑布图、柱状图 |
|
触发方式 |
Cursor, Measurement, Density |
|
运行参数 |
|
|
视频RAM |
64M |
|
SDRAM |
256M |
|
ADC |
500MSPS 14bit |
|
GPS |
支持GPS记录器 |
|
FPGA |
240K ECP3 |
|
DSP |
600MHz |
|
供电 |
|
|
AC输入 |
100-240V,50-60Hz |
|
DC输出 |
5.6V，5A@max |
|
功耗 |
35W |
|
物理参数 |
|
|
尺寸 |
255×137×41mm |
|
重量 |
2.1kg |
|
环境性能 |
|
|
工作温度范围 |
0℃ to +50℃ |
|
存储温度范围 |
-20℃ to +60℃ |
|
其它 |
|
|
产地 |
德国 |
|
质保 |
2年 |
订货信息：
|
编号 |
名称与规格 |
数量 |
|
1 |
HF-80200X USB式实时频谱分析仪 9KHz-20GHz 88MHz |
1 |
|
2 |
OmniLOG7060全向天线 700MHz-6GHz |
1 |
|
3 |
SMA测试线缆-1m |
1 |
|
4 |
SMA测试线缆-3m |
1 |
|
5 |
USB通信电缆-1m |
1 |
|
6 |
SD存储卡 |
1 |
|
7 |
N-SMA转接头 |
1 |
|
8 |
电源适配器 DC-12V/1A |
1 |
|
9 |
U盘（RTSA实时频谱分析仪、英文手册） |
1 |
|
10 |
中文快速手册 |
1 |
|
11 |
便携式防水包装箱 |
1
|
选件：
002： 0.005ppm 时基OCXO
003： 1Hz频率范围扩展
004： 超低相位噪音
007： 跟踪源（6G）
020： 20dB低噪音前置放大器
160： 160MHz实时带宽
220： 20G功率计
240： 40G功率计
