- 名称：Signalhound VSG60A射频矢量信号发生器
- 厂商：Signalhound
型号：VSG60A
描述：Signalhound VSG60A射频矢量信号发生器是一款具有超高性价的USB式矢量信号发生器，具有40M IQ调制带宽。它的功能可以媲美常规全尺寸射频矢量信号发生器的基本功能。采用便携式设计，USB直接供电；即使在无电源的户外环境中USB供电也轻松应对。
概述
Signahound VSG60A射频矢量信号源，它的功能可以媲美常规全尺寸射频矢量信号发生器的基本功能，具有40M IQ调制带宽。采用便携式设计，USB直接供电；即使在无电源的户外环境中USB供电也轻松应对。VSG60A可以产生多种不同调制方式的射频信号，以满足不同测试功能，频率范围高至6G，轻松应对汽车电子不同调制方式信号。

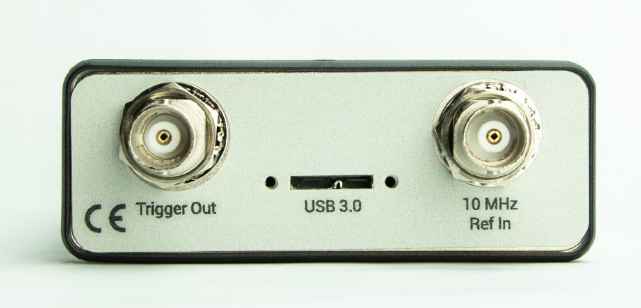

VSG50A矢量信号发生器具有200μs切换时间的低相位噪音，灵活的本地振荡器可进行跳频扩频测试。双14位DAC使用数字采样以2x或3x的I/Q符合速率运行，以提供平坦干净的基带。内部VCTCXO数字调整可确保在温度范围内频率误差最低水平，或使用外部10MHz输入0ppm频率误差。触发输出可用于将VSG60A与其他测试设备同步。
|
应用 l 生产线自动化测试系统 l 高校科研教育实验 l 企业科研 l 通信行业（手机、蓝牙、WiFi…） l 户外现场试验 l 教学/维修 l EMI骚扰源
|
产品特点
-
频率范围高达5GHz
-
输出电平-55dBm - +7dBm
-
任意波信号发生器
-
模拟调制
-
数字调制
-
USB供电
-
支持API
-
40MHz IQ带宽
-

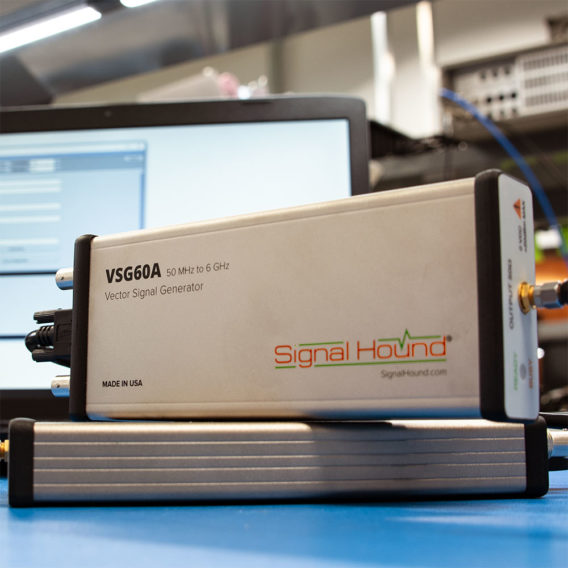

设计简洁、便携 Signalhound VSG60A射频矢量信号发生器 Signalhound VSG60A射频矢量信号发生器
规格参数
|
频率范围 |
50 MHz – 6 GHz |
|
|
调制带宽 |
40 MHz |
|
|
频率分辨率 |
﹤ 1Hz |
|
|
时基 |
精度老化 |
±1ppm/年 |
|
温度漂移 |
±0.28ppm |
|
|
内部 |
10MHz VCTCXO |
|
|
幅度 |
范围 |
-55dBm - +10dBm |
|
精度@CW |
±1.5dB（0.5dB典型值） |
|
|
基带平坦度（20MHz） |
±0.25dB 典型值 |
|
|
基带平坦度（40MHz） |
±0.5dB 典型值 |
|
|
|
|
|
|
EVM |
0.3%典型（1GHz载波，1MSPS QAM 16,Alpha=0.35） |
|
|
相位噪音 |
100Hz |
-89 dBc/Hz |
|
1KHz |
-114 dBc/Hz |
|
|
10KHz |
-125 dBc/Hz |
|
|
100KHz |
-127 dBc/Hz |
|
|
1MHz |
-135 dBc/Hz |
|
|
调制方式 |
CW AM, FM, Pulse, Multitone, Sweep, AWGN, FSK, GFSK, OOK, ASK, MSK, GMSK, BPSK, DBPSK, QPSK, DQPSK, Pi/4DQPSK, OQPSK, 8-PSK, 16-PSK, 16-QAM, 64-QAM, 256-QAM, 802.11a/b/n/ac, arbitrary |
|
|
常规参数 |
RF输出接口 |
SMA |
|
电源 |
USB 3.0 |
|
|
工作温度（校准） |
18°C to 28°C |
|
|
工作温度（未校准） |
0°C to 50°C |
|
|
尺寸 |
139.7×57.15×25.4mm |
|
|
重量 |
0.1417kg |
|
|
质保 |
2年 |
|
