概述
符合CISPR16-1-2：2006标准的GLN-5040A两线V型网络（LISN）是EMI传导测试的必需产品。
内置瞬态限制器和固定的10dB衰减器，可有效保护频谱分析仪;
内置150 KHz高通滤波器开关，可防止频谱分析仪或DUT接收器因低频高振幅信号而过载。
提供人造手功能，以仿真手持设备（例如电钻）上的人手阻抗。
50Ω输出阻抗和BNC输出适配器可与频谱分析仪搭配使用。
在测试频率范围内，为DUT和参考地提供稳定的阻抗。
从测试电路中隔离城市电力产生的干扰信号，以为DUT提供纯直流和交流电源。

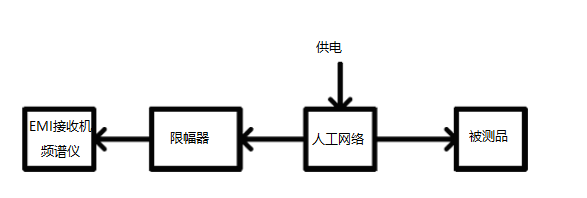

将DUT干扰电压与频谱分析仪耦合。
产品特点
频率范围：9KHz-30MHz
测定线路：单相
最大电流：16A
限幅器：10dB
应用
1. RE传导干扰测试
注意：

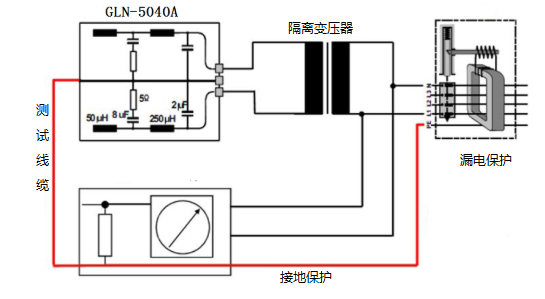

在连接人工电源网络（LISN）之前，用户需连接隔离变压器，通过隔离变压器平衡L相和N相接地电流，以实现安全接地。
技术指标
|
频率范围 |
9KHz – 30MHz |
|
线路阻抗 |
(50uH+5Ω)||50Ω，V型，两相电 |
|
被测电路相数 |
单相 |
|
AC电压范围 |
0 – 240V AC±10% |
|
AC频率范围 |
50 – 60 Hz ± 5% |
|
DC电压范围 |
0 – 50V DC |
|
最大允许电流（连续） |
Mode 1：德国 16A |
|
Mode 2：英国 13A |
|
|
Mode 3：法国 16A |
|
|
Mode 4：中国/澳大利亚 10A |
|
|
Mode 5：德国 15A |
|
|
高频滤波器 |
150KHz |
|
内置衰减器 |
10dB |
|
限值阀值 |
130dBuV |
|
RF 输出 |
BNC / 50Ω |
|
模拟手 |
有 |
|
被测供电接口 |
德标电源座 |
|
工作温度范围 |
5℃～45℃ |
|
存储温度范围 |
-40℃～70℃ |
|
安全标准 |
符合EN61010 |
|
EMC |
符合EN61326 |
|
尺寸 |
338mm（长）×237mm(宽)×133mm（高） |
|
重量 |
约4.2kg |
|
BNC同轴电缆 |
2m |
|
质保 |
1年 |
|
标准配置 |
主机、电源线、说明书、线缆、电源座 |
