- 名称：tekbox TBPS01近场探头
- 厂商：TB
型号：PS01

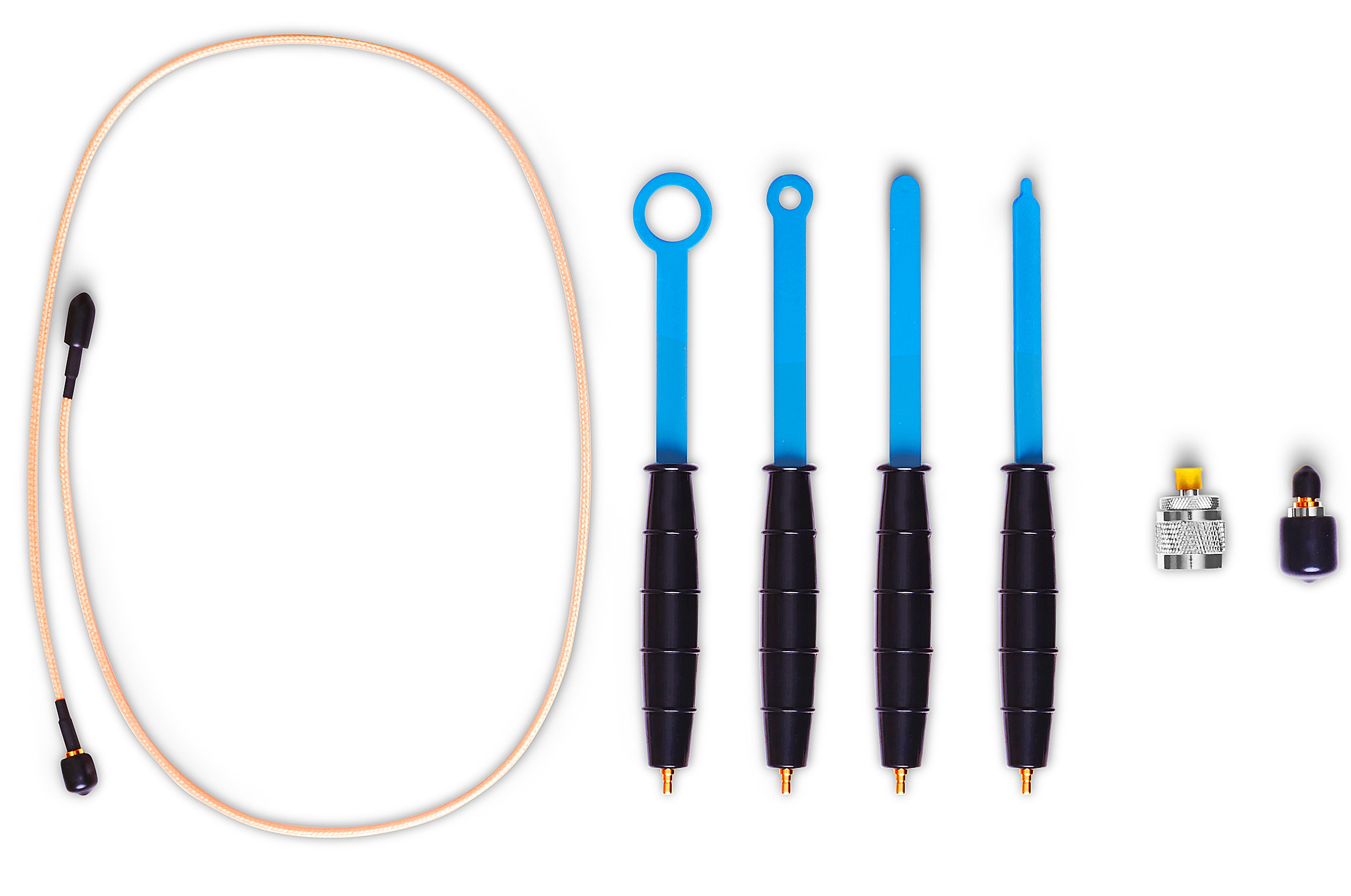

描述：tekbox TBPS01近场探头由TH20，H10，H5和E5是磁场（H）和电场（E）探头，用于辐射发射EMC预一致性测量。探头用于电磁辐射源的近场。
概述
tekbox TBPS01近场探头由TH20，H10，H5和E5是磁场（H）和电场（E）探头，用于辐射发射EMC预一致性测量。探头用于电磁辐射源的近场。它们用于在电子组件的构造块中定位和识别潜在的干扰源。这些探针的作用类似于宽带天线，用于拾取组件，PCB迹线，外壳开口或缝隙以及可能发射射频的任何其他部件的辐射。探头通常连接到频谱分析仪。在PCB组件或外壳的表面上扫描探针可以快速确定发出电磁辐射的位置。通过更换为较小尺寸的探头，可以进一步缩小发射源的范围。其他应用是通过将RF信号馈入探头并将其辐射到潜在敏感的电路部分中来进行RF抗扰度测试：此外，探头可用于维修或调试领域，以通过减少接触式RF测量来跟踪RF信号链中的问题，信号电平。另一种应用是对射频构件（例如调制器或振荡器）的无创测量。可以结合前置放大器测量频率，相位噪声和频谱分量。
特点：
频率范围高达6GHz、 绝缘橡胶涂层、 可选具有20dB和40dB增益的宽带放大器
纤薄的设计便于进行紧密相隔器件之间的测量、 SMB连接器可避免在扫描DUT时扭曲RF线缆
屏蔽回路可避免拾取共模噪音，对人手不敏感
应用：
EMI辐射预测/整改
探头尺寸：
|
探头 |
尺寸 |
环尺寸 |
环长 |
|
H20 磁场探头 |
170mm |
20 mm |
N.A. |
|
H10 磁场探头 |
170mm |
10 mm |
N.A. |
|
H5 磁场探头 |
170mm |
5 mm |
N.A. |
|
E5 电场探头 |
170mm |
N.A. |
5 mm |

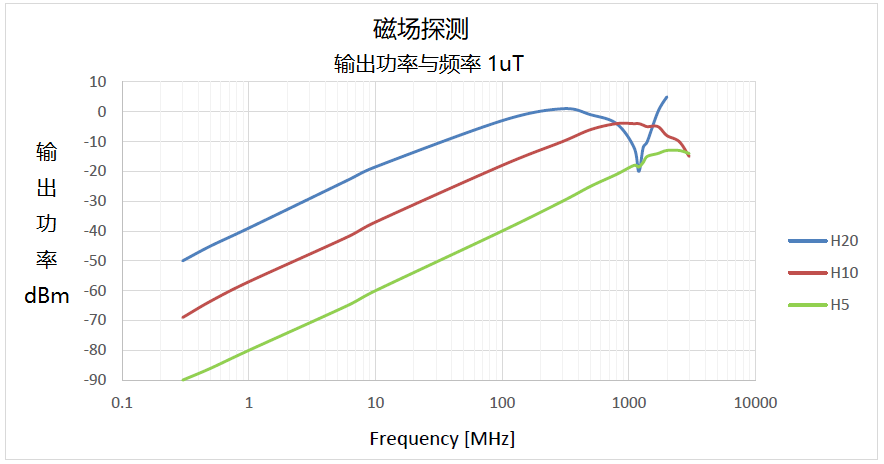

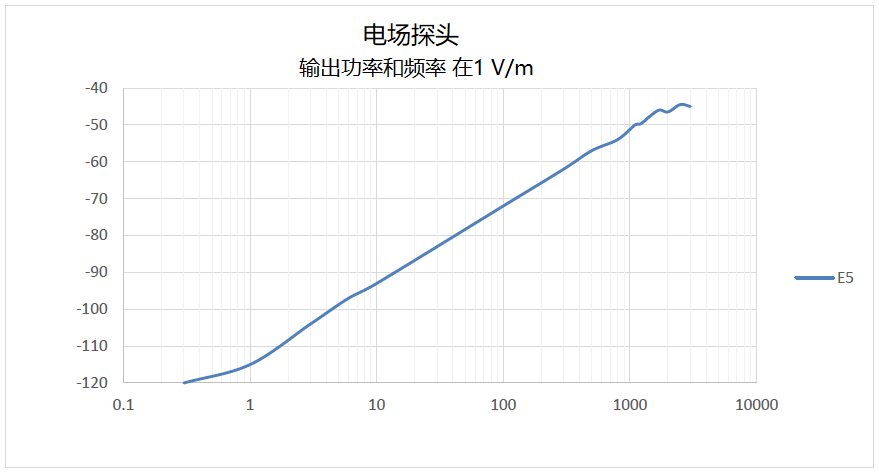

频率响应：

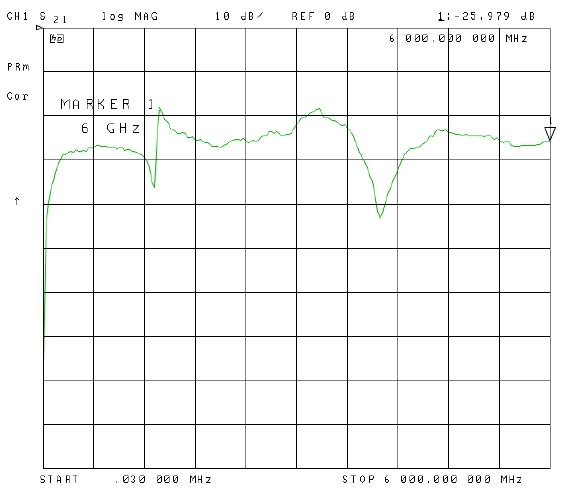

耦合损耗
|
|
||
