- 名称:实时频谱分析仪V6-RSA
- 厂商:aaronia
型号:V6-RSA
描述:Aaronia推出了实时频谱分析仪V6-RSA,高性能实时频谱分析仪和监测接收机,旨在捕获最短的信号传输。 其扫描速度和记录时间。V6实时频谱监测接收机可在5ms时间内扫描6GHz频谱带宽,使其成为世界上最快的USB频谱分析仪。
快速,紧凑和强大
• Aaronia推出了SPECTRAN®V6 X,高性能实时频谱分析仪和监测接收机,旨在捕获最短的信号传输。 其扫描速度和记录时间。V6实时频谱监测接收机可在5ms时间内扫描6GHz频谱带宽,使其成为世界上高扫描的USB频谱分析仪。
• 紧凑轻巧
V6实时频谱监测接收机的重量仅为850 g,非常适合在现场进行测量,但也可以在实验室中使用。 随附的PC分析软件RTSA-Suite PRO将V6 X转变为功能齐全的台式频谱分析仪。V6 X几乎为所有的测试应用提供了解决方案。
• 适用射频测量
V6实时频谱分析仪使您能够应对任何挑战。无论是用于频谱监视,RF和微波测量,干扰搜寻,EMC测试还是Wi-Fi和无线网络测量,SPECTRAN®V6都是进行可靠,快速测量的理想频谱分析仪。
• 品质保证
SPECTRAN®V6 频谱分析仪和矢量信号发生器在德国开发和组装,可确保达到最高质量标准。
产品特点
•10MHz至6GHz射频范围
• 适用EMC测量、干扰查找、微波测量、无线网络测量…
• 双USB3.2 真I/Q数据传输最高784MBy/s
• 5ms时间内高速扫描6GHz带宽(1T/s)
• 200MHz双瞬时接收带宽(2*200MHz)
• I/Q矢量信号发生器带宽高达120MHz(无间隙流)
• 97ns基于FFT的POI(100%捕获率)
• 10ns基于I/Q的POI(100%捕获率)
• 16bit 2GSPS ADC高动态范围
• 500MSPS采样率(16bit 双256MSPS I/Q数据)
• FPGA:930GMAC/S
• FFT速率:9.6 120 Million FFTs/s(1.2 120 Million FFTs/s)
• 极其紧凑轻巧,占用非常小的桌面,方便堆叠

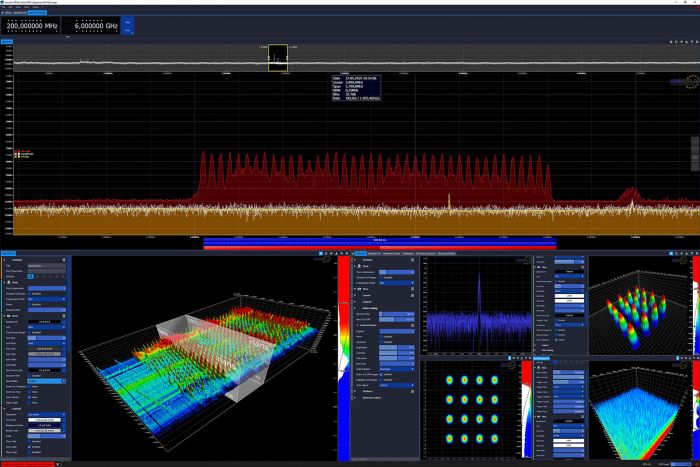

• 免费功能强大的 RTSA-Suite PRO 频谱分析软件
• 重仅 850g
规格参数
型号 |
实时带宽 |
扫描 |
I/Os |
RSA250X |
80MHz / opt. 120MHz |
300/440 GHz/s |
1 Rx(选 1Tx) |
RSA500X |
80MHz / opt. 120MHz/245MHz |
300/440 GHz/s |
1 Rx & 1 Tx |
RSA2000X |
160MHz/opt.2*245MHz |
730 / 1100 GHz/s |
2 Rx & 1 Tx |
*所有型号均提供OEM版本, 减少尺寸和重量 |
|||
选件 |
描述 |
||
超低噪音前置放大器 |
20dB超低噪音前置放大器 @ V6-RSA2000X |
||
OCXO时基 |
5ppb,超高抗振性(±0.1ppb/g) |
||
内置GPS |
含诱骗检测和带有SMB电缆的有源GPS天线 |
参数 |
描述 |
频率范围 |
10MHz-6GHz(1Hz-26GHz研发中) |
实时带宽 @ 输入 |
200MHz(245MHz I/Q速率) |
实时带宽 @ 输出 |
120MHz I/Q 播放流 |
POI |
97ns(FFT),10ns(I/Q) |
最大功率 @ 输入 |
+23 dBm |
最啊功率 @ 输出 |
+20dBm |
显示平均电平噪音(前置放大器开) |
-170dBm/Hz @ 典型 |
幅度精度 |
± 0.5dB @典型 (FIR滤波补偿) |
USB带宽 |
高达784MB/s PC传输 |
频率参考精度 |
0.5ppm (5ppb,OCXO选件) |
RBW |
62mHz – 200MHz |
测量单位 |
超过20个(如:dBm、dBuV、V/m、A/m、W/m²、dBuV/m、W/cm²) |
检波方式 |
Min,Max,AVG,Peak,Qpeak |
衰减器 |
36dB @ 0.5dB步进 |
轨迹线 |
超20(如ACT,AVG,MAX,MIN,QPEAK) |
测量模式 |
IQ、功率、频率 |
触发 |
光标、测量、密度 |
ADC |
双 2GSPS 16Bit |
DAC |
2GSPS 14Bit |
GPS |
GPS/QZSS, GLONASS, BeiDou and Galileo |
GPS同步 |
数据包±10ns时间戳 |
外部频率参考输入 |
10MHz 3.5VRMS,50Ω,SMB接口 @ 典型 |
FPGA |
XC7A200T-2 |
DSP处理 |
930 GMACs |
SDRAM |
2GB |
RF接口 |
SMA、SMB @ 50Ω |
工作温度范围 |
-40℃ ~ +60℃ |
尺寸 |
210*115*29mm |
重量 |
850g |
供电 |
USB 3.0 |
功耗 |
15W |
校准间隔 |
2年 |
