- 名称：TBMA4双脊喇叭天线1G-8G
- 厂商：TB
型号：TMBA4
描述：TBMA4双脊喇叭天线1G-8G，CISPR 16将频率范围划分为几个频段，并为每个频段定义了特定的天线。对于高于1 GHz的频率范围，CISPR 16规定使用宽带号角天线进行辐射噪声测量。
概述
TBMA4双脊喇叭天线是根据CISPR 16将频率范围划分为几个频段，并为每个频段定义了特定的天线。对于高于1 GHz的频率范围，CISPR 16规定使用宽带号角天线进行辐射噪声测量。
TBMA4双脊喇叭天线用于EMC测量，标准宽带的喇叭天线价格昂贵，并且覆盖的频率范围远远超出典型的低成本EMC预兼容频谱分析仪所提供的频率范围。为了提供针对1GHz以上的预兼容EMC测试应用进行优化的天线，Tekbox设计了TBMA4双脊喇叭天线，价格适中，是一款价格合理的产品，适用于EMC辐射骚扰预兼容测试和场强天线。TBMA4喇叭天线的特征是1 GHz至8 GHz，并具有典型的双脊喇叭天线方向图。

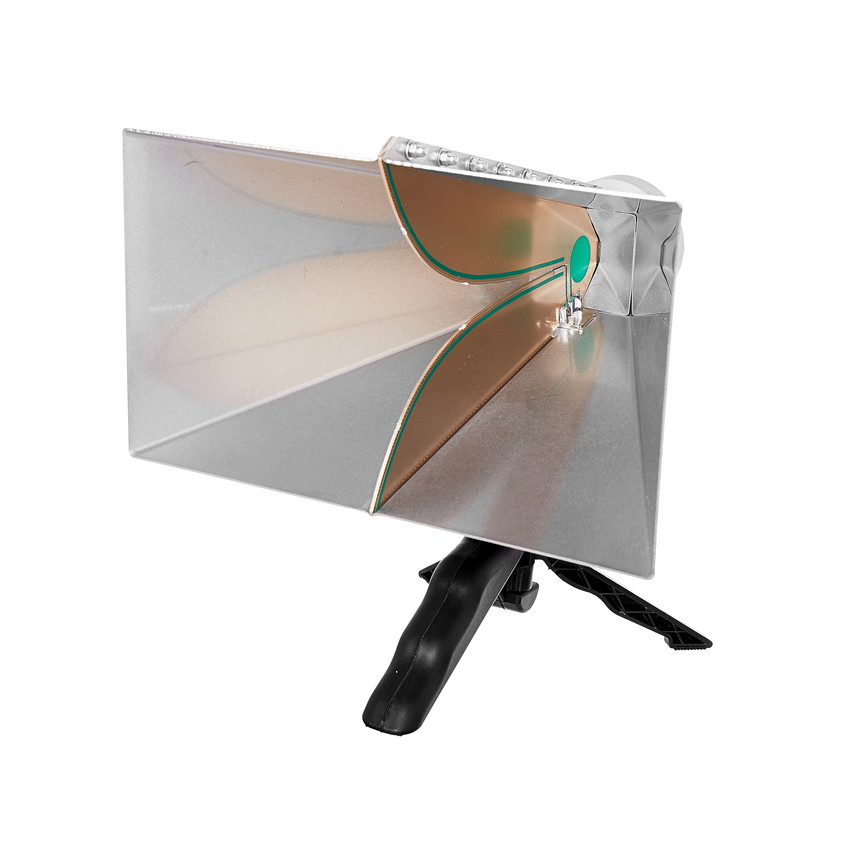

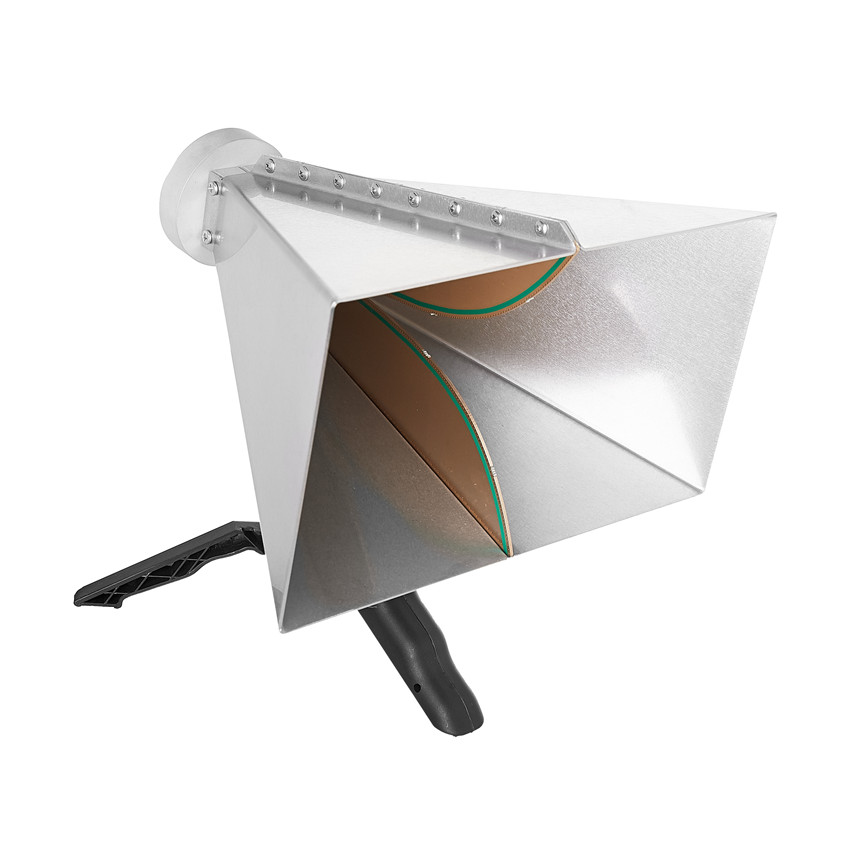

TBMA4喇叭天线是一种小型双脊喇叭天线，其辐射元件由镀有边缘的PCB基板制成。外壳由不锈钢制成。它配备了标准的母N型接头，并配有“手枪式”三脚架。天线底部的标准¼英寸螺纹可轻松将其连接至大多数标准三脚架。可选地，天线后部可以配备一个分度安装板。该附件的中心有一个6mm的螺纹孔，并且以45°的步距径向定位了4mm的螺纹孔，这通常是大多数喇叭天线的典型配置。
产品特点
EMC辐射骚扰天线
最大输入100W
不锈钢材料组装/拆卸简单
应用
EMC辐射测试
场强天线
天线全向增益
技术指标
|
类型 |
双脊喇叭天线 |
|
频率范围 |
1GHz – 8GHz |
|
标称阻抗 |
50Ω |
|
最大输入功率 |
100W @ 连续 |
|
接头 |
N型母 |
|

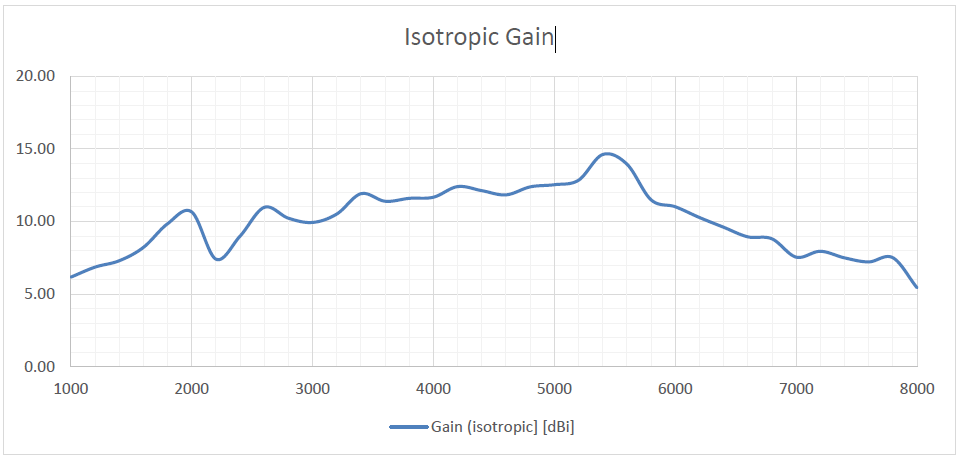

各向同性增益 |
6 - 14 dBi |
|
天线系数 |
23 - 43 dB/m |
|
驻波比（VSWR） |
＜3:1@全频段，＜2:1@平均 |
|
天线前后比 |
20dB @ 平均 |
|
宽度 |
241 mm |
|
高度 |
153 mm |
|
深度 |
214 mm |
|
重量 |
1.4 Kg |
|
固定接口 |
1/4 螺口 @可选法兰 |
|
质保 |
1年 |
|
标准配置 |
天线、说明书、线缆、转接头 |
