- 名称：TBCP4射频探头1K-1000M
- 厂商：TBCP4
型号：TEKBOX
描述：TBCP4射频探头10K-750M是一款固定孔径的RF电流监控探头，它具有非常平坦的响应，具有250 MHz的3dB带宽，并且在10kHz至250MHz的频率范围内具有一定的特性和用途
概述
TBCP4射频探头10K-750M是一款固定孔径的RF电流监控探头，它具有非常平坦的响应，具有250 MHz的3dB带宽，并且在10kHz至250MHz的频率范围内具有一定的特性和用途。射频电流监控探头的孔径为32毫米。在400 kHz至250 MHz范围内，其传输阻抗接近14 dB欧姆。
TBCP4射频电流探头10K-750M是一个固定孔径的RF电流监视探头，具有非常平坦的响应，具有500 MHz的3dB带宽，其特性和可在10kHz至500 MHz的频率范围内使用。射频电流监控探头的孔径为32毫米。在400 kHz至500 MHz范围内，其传输阻抗接近16 dB欧姆。
TBCP4-750是一个固定孔径的RF电流监视探头，它具有非常平坦的响应，具有750 MHz的3dB带宽，其特性和可在10kHz至800MHz的频率范围内使用。射频电流监控探头的孔径为32毫米。在400 kHz至750 MHz范围内，其传输阻抗接近20 dB欧姆。

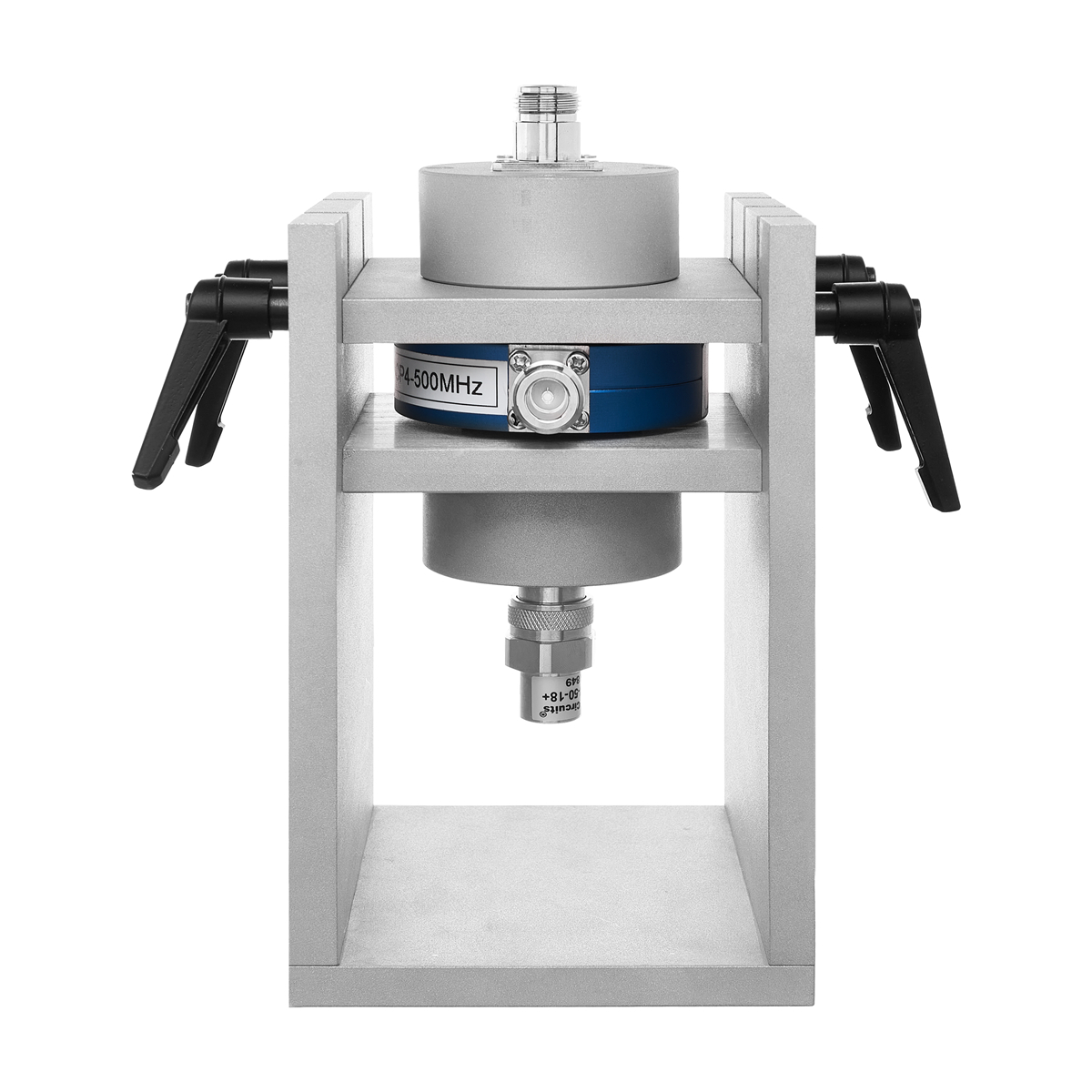

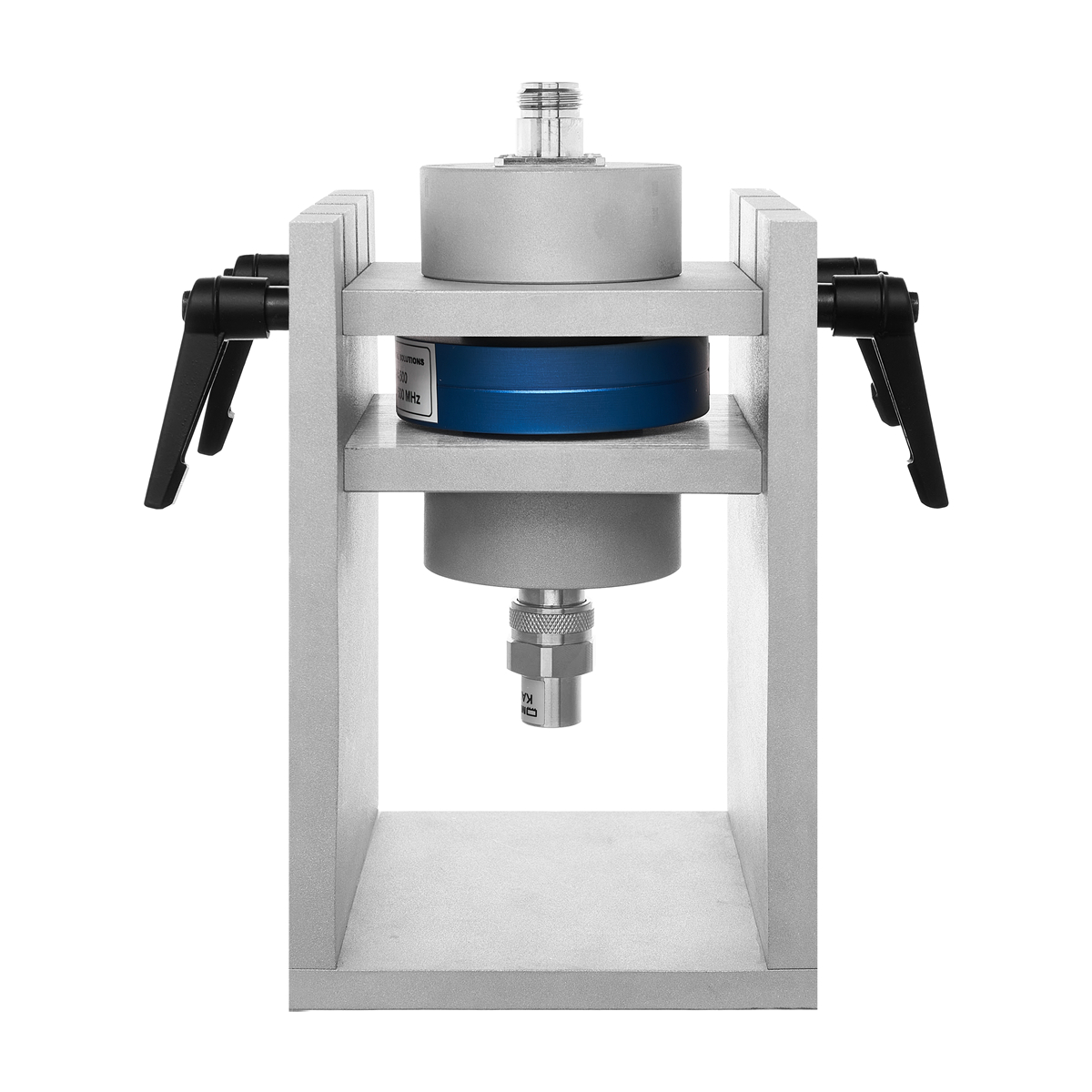

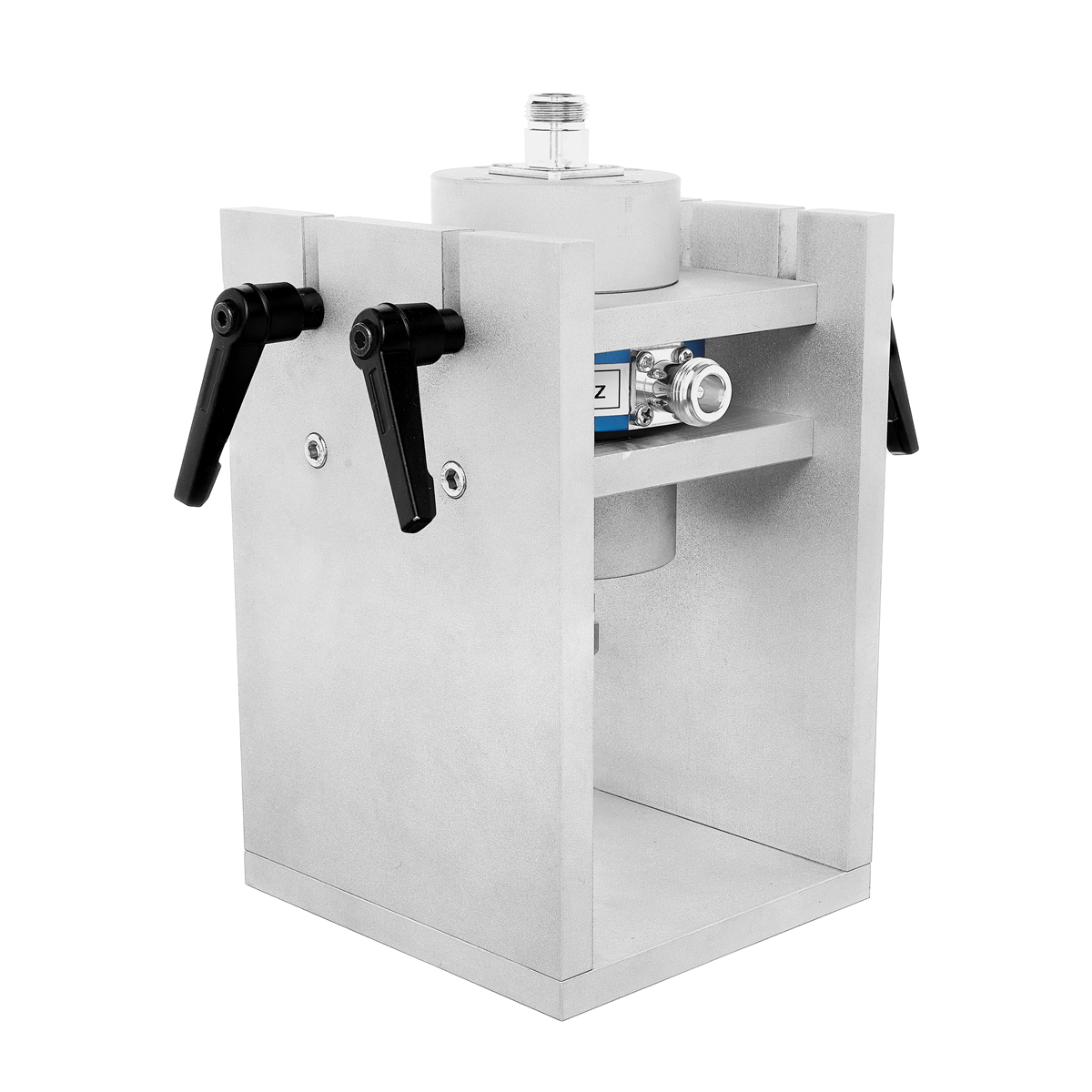

同时，提供相对应的校准夹具
技术指标
|
TBCP4-250 |
|
|
频率范围 |
1KHz – 400MHz |
|
孔径 |
32mm |
|
外径 |
73mm |
|
高度 |
20mm |
|
重量 |
320g |
|
连接器 |
N母 |
|
传输阻抗 |
14 dBΩ |
|
最高一次电流（DC-400KHz） |
80A |
|
最高一次电流（RF） |
3A |
|
最高温度 |
125℃ |
|
TBCP4-500 |
|
|
频率范围 |
1KHz – 600MHz |
|
孔径 |
32mm |
|
外径 |
73mm |
|
高度 |
20mm |
|
重量 |
320g |
|
连接器 |
N母 |
|
传输阻抗 |
16dBΩ |
|
最高一次电流（DC-400KHz） |
80A |
|
最高一次电流（RF） |
3A |
|
最高温度 |
125℃ |
|
TBCP4-750 |
|
|
频率范围 |
1KHz – 1000MHz |
|
孔径 |
32mm |
|
外径 |
73mm |
|
高度 |
20mm |
|
重量 |
320g |
|
连接器 |
N母 |
|
传输阻抗 |
20 dBΩ |
|
最高一次电流（DC-400KHz） |
80A |
|
最高一次电流（RF） |
3A |
|
最高温度 |
125℃ |
|
|
|
|
质保 |
1年 |
