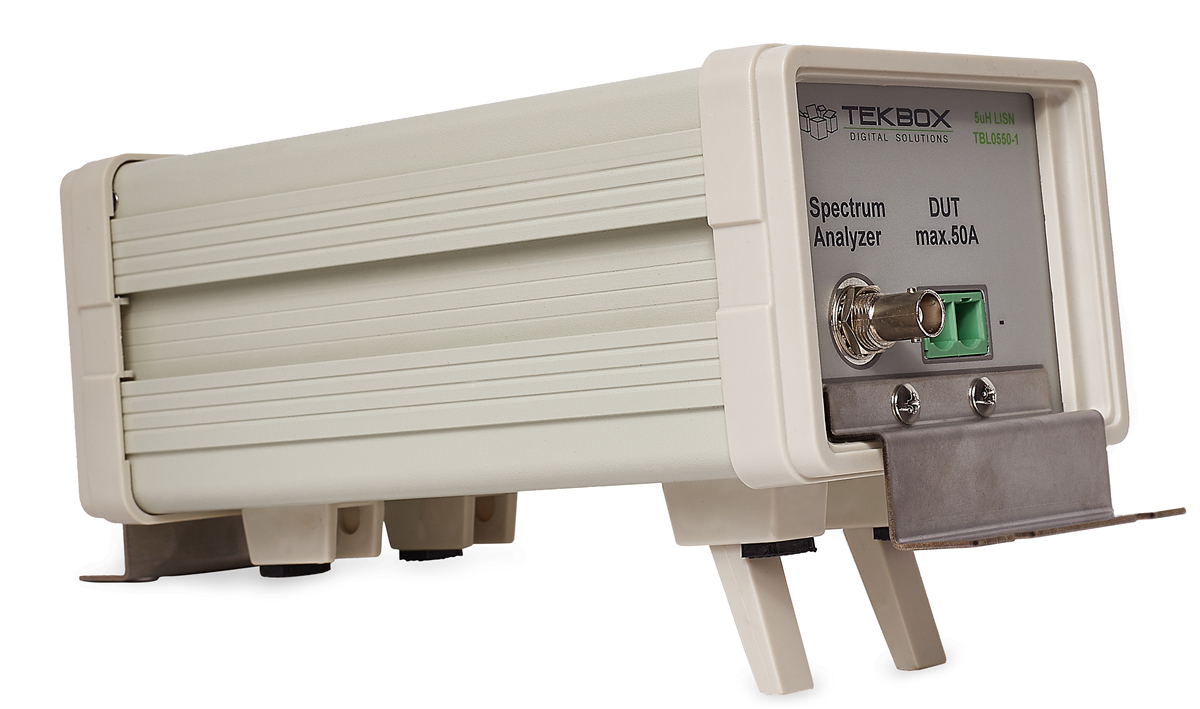

- 名称:TB0550-1 50A 线性阻抗稳定网络(LISN)
- 厂商:TB
型号:TB0550
描述:TB0550 50A 线性阻抗稳定网络(LISN)N是设置直流供电电子设备传导噪声测量所需的设备。根据CISPR 16-1-2,CISPR-25,EN55025,MIL-STD-461F,ISO11452-4以及DO-160 / ED-14G和ISO 7637-2的相关要求,其设计用于150kHz至110MHz频率范围内的测量
概述
TBL0550-1 5µH
LISN是设置直流供电电子设备传导噪声测量所需的设备。根据CISPR 16-1-2,CISPR-25,EN55025,MIL-STD-461F,ISO11452-4以及DO-160 / ED-14G和ISO 7637-2的相关要求,其设计用于150kHz至110MHz频率范围内的测量。
LISN插入DUT(被测设备)的电源线中。可以使用频谱分析仪或测量接收器在BNC连接器上测量DUT电源端子上的传导噪声。源(电源)端和DUT端通过5µH电感去耦。
两个TBL0550-1与Tekbox LISN Mate结合使用,可以分别测量共模和差模噪声。
该设备配备了BNC公对公RG232电缆,匹配的连接器和接地支架,以将其连接到接地层。
产品特点
符合CISPR 16-1-2;CISPR-25;EN55025;MIL-STD-461F;
ISO11452-4;DO-160 / ED-14G和ISO 7637-2
外观设计简单方便
应用
传导骚扰测试

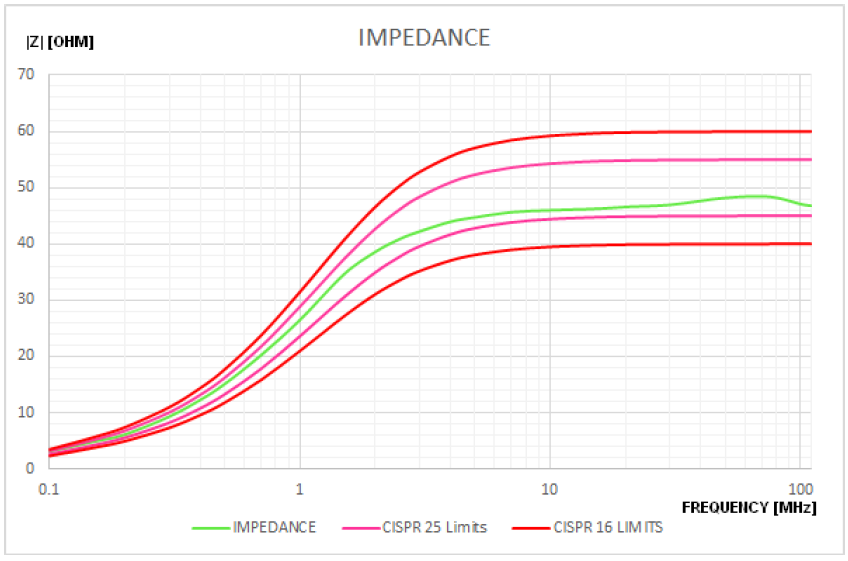

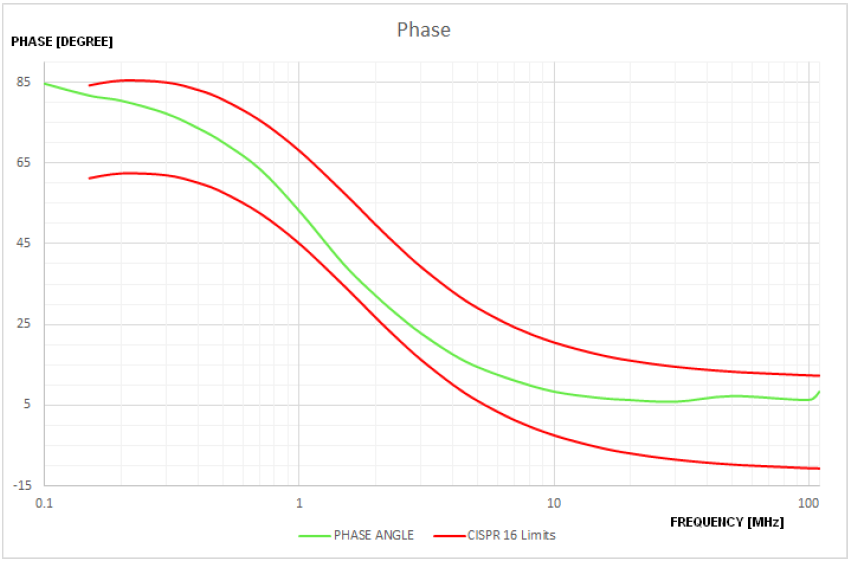

技术指标
频率范围 |
9KHz-150MHz |
直流电阻 |
<9mΩ Source + to DUT+; <2mΩ Source - to DUT-; |
最大电流 |
50A@连续,70A@连续3分钟 |
工作电压 |
0 – 60V DC |
元件额定值 |
250 V |
电流端子 |
Phoenix Contact 1998933;1967375 |
内部熔断连接 |
可通过转移跳线断开内部 1uF电容器的连接 |
尺寸 |
120 × 100 × 225 mm |
重量 |
1.6 Kg |
质保 |
1年 |
标准配置 |
说明书、线缆、转接头 |
