- 名称：TBOH01 5uH线性阻抗稳定网络(LISN) 100K-110MHz CI...
- 厂商：TB
型号：TBOH01
描述：TBOH01 5uH线性阻抗稳定网络(LISN) 100K-110MHz是直流供电的传导噪声测量所需的设备。设计用于150K至110MHz频率范围内的EMC预测试。根据CISPR-25、ISO7637-2、ISO11452-2/4/5和DO-160/ED-14G；
概述
TBOH01 5uH LISN是直流供电的传导噪声测量所需的设备。设计用于150K至110MHz频率范围内的EMC预测试。根据CISPR-25、ISO7637-2、ISO11452-2/4/5和DO-160/ED-14G；
LISN插入DUT（被测设备）的电源线中。可以使用频谱分析仪或测量接收器在BNC连接器上测量DUT电源端子上的传导噪声。源（电源）端和DUT端通过5µH电感去耦。
产品特点
外观设计简单方便
应用
传导骚扰测试

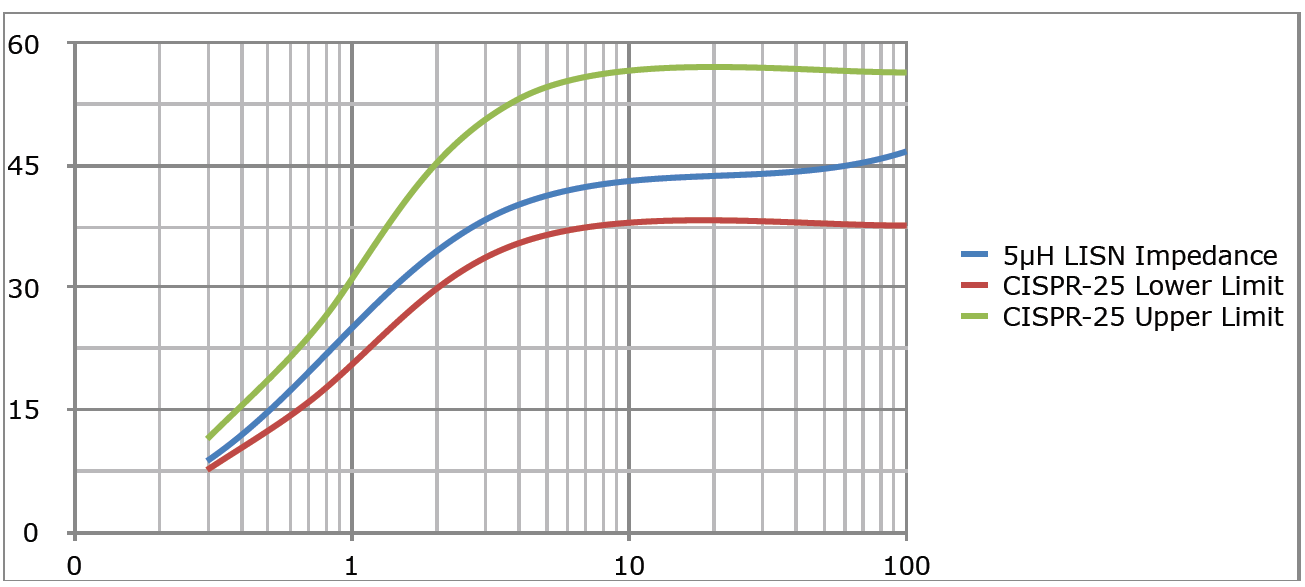

阻抗

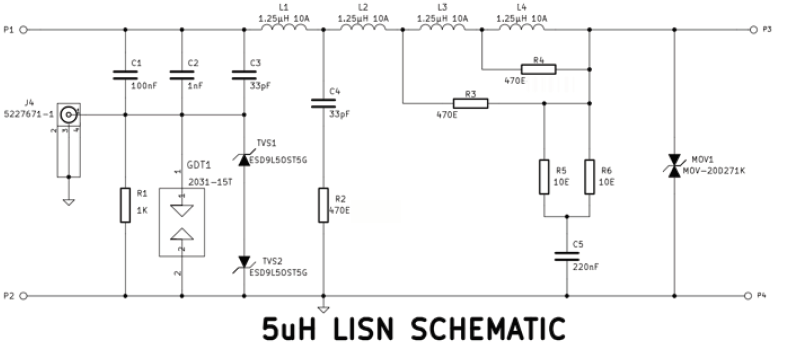

示意图

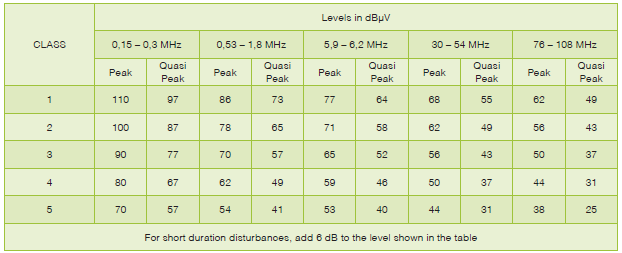

传导限值
技术指标
|
频率范围 |
100KHz-110MHz（1G @ 手册） |
|
直流电阻 |
40mΩ |
|
最大电流 |
10A |
|
工作电压 |
0 – 60V DC @ 最大75VDC |
|
最大电压 |
200 V |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
l 出于安全考虑，工作电压范围被限制为 60V DC。尽管LISN的元件工作电压≥200V，但电源正极可能会意外连接到LISN的负极端子，从而连接到LISN外壳。在这种情况下，＞60V 直流电压触碰外壳可能会导致点击的危险。
