名称:Tekbox开放式横电波小室TEM Cell TBTC3
厂商:TEKBOX
型号:TBTC3
描述:Tekbox开放式横电波小室TEM CellTBTC3适用于产品测试辐射发射或敏感度测试(抗扰度)的理想设备

概述
Tekbox开放式横电波小室TEM CellTBTC3 EMC电磁兼容辐射骚扰测试或抗扰度测试通常在电磁屏蔽室中进行,使用天线接收辐射信号。由于带宽限制,需要多个天线才能覆盖整个频率范围。此外,屏蔽暗室需要很大的空间场地,并且用于标准一致性测试的设备成本很高。
    中小型企业的工程师通常必须依靠工作经验和最佳实践方法来设计符合EMC的产品。但是,据估计,有超过50%的产品在首次测试中未通过。当新产品送至认证实验室进行合规性测试时,测试失败具有非常高的成本,不仅重新测试成本,同时项目进度和市场推广也被推迟。
    因此需要的是一个价格合理的实验室,可以在合规性测试之前工程师自己在实验室中进行辐射骚扰预测试。TEM单元是用于桌面辐射骚扰测试的设备,Tekbox开发的开放式TEM单元,频率覆盖高达2GHz范围,即使在更高的频率(6GHz)下也具有可用性。

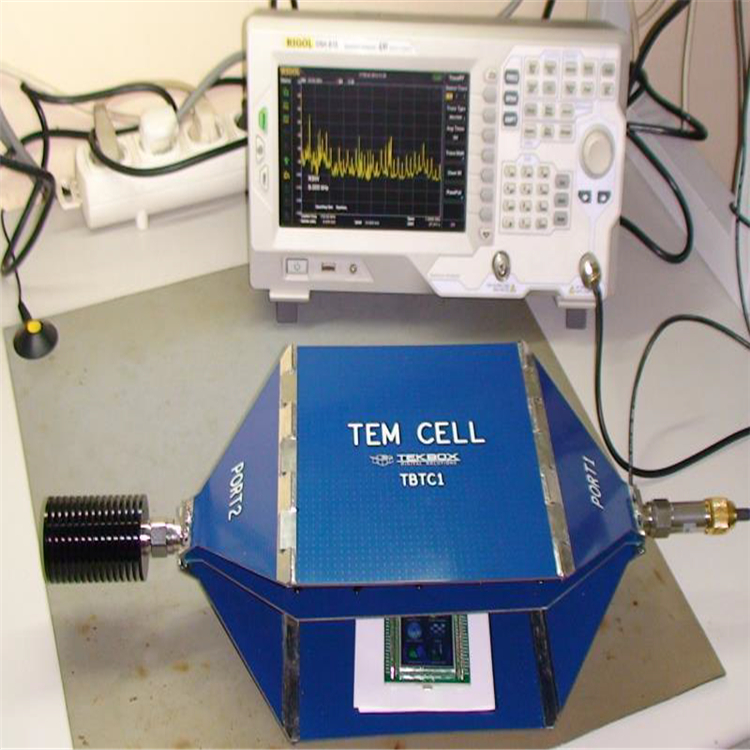

Tekbox开放式横电波小室TEM Cell TEM单元可与频谱分析仪结合使用,可以对产品EMC相关的设计修改前后对产品进行验证测试。TEM Cell装置无法得到与经过认证的实验室测量完全相同的测量结果,但是它能很好的表明产品设计是否有辐射骚扰,工程师将清楚地看到辐射情况,它所做的是产品更改是否改善了EMC性能,或者它是否保持不变。使用TEM单元消除了对产品辐射骚扰的猜测。
TEM单元是用于电子设备的辐射发射和抗扰度测试的带状线设备。由于其尺寸和成本,它不是认证测试实验室的替代品,它是在实验室中进行测量的便捷替代方法。
Tekbox开放式横电波小室TEM Cell单元由隔板,中间部分的导电条和接地的壁组成。呈现为几何形状设计的50Ω带状线。被测设备(DUT)放置在底壁和隔板之间。
TBTC1 / 2/3是开放式TEM单元,它没有侧壁,便于放置DUT。没有侧壁可能会拾取环境背景噪声,但是可以通过在DUT上电之前对单元输出信号进行测量环境噪音来将其考虑在内。
与同等尺寸标准TEM单元相比,Tekbox开放式TEM单元具有更好的频率响应。TEM单元的高阶波模式的限制可用带宽。Tekbox TEM单元的独特设计实现了垂直于所需波传播方向的电阻。因此,高阶波和共振被抑制。
   所有TEM单元都提供50Ω/25W射频终端负载和直流块,用于保护频谱分析仪或接收机输入


应用:

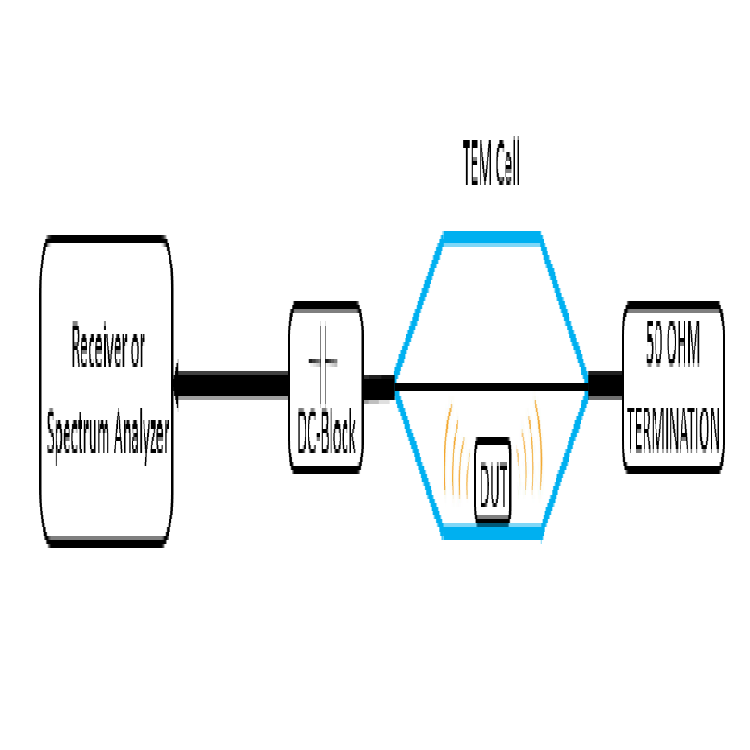

辐射干扰测试

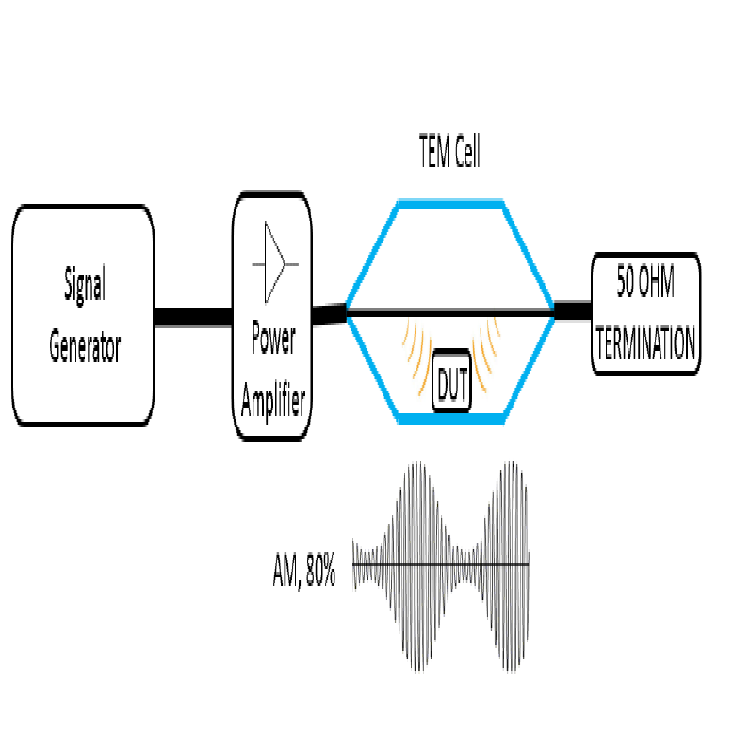

抗扰度测试



TEM和场强

TBTC0,应用射频功率

隔板与壁之间最大的场强

10W40dBm

799 V/m

1W30dBm

253 V/m

0.1W20dBm

82 V/m

0.01W10dBm

25 V/m

TBTC0 ,场强与射频功率


TBTC1,应用射频功率

隔板与壁之间最大的场强

10W40dBm

447 V/m

1W30dBm

141 V/m

0.1W20dBm

44 V/m

0.01W10dBm

14 V/m

TBTC1 ,场强与射频功率


TBTC2,应用射频功率

隔板与壁之间最大的场强

10W40dBm

224 V/m

1W30dBm

71 V/m

0.1W20dBm

22 V/m

0.01W10dBm

7 V/m

TBTC2 ,场强与射频功率

TBTC3,应用射频功率

隔板与壁之间最大的场强

10W40dBm

148 V/m

1W30dBm

47 V/m

0.1W20dBm

14 V/m

0.01W10dBm

5 V/m

TBTC3 ,场强与射频功率






分享:

技术指标

TBTC0

长度

390 mm

宽度

100 mm

高度

62 mm

隔垫高度

28 mm

隔垫下方矩形区域尺寸

19×7×2.8 cm

连接器

N-

单元阻抗

50

阻抗

377

最大射频输入功率

10W (受提供50端接空限制)

输入回波损耗

S11 @ 3.15G -1.5dB

传输损耗

3G 3dB, 6G 4dB

TBTC1

长度

390 mm

宽度

200 mm

高度

108 mm

隔垫高度

50 mm

隔垫下方矩形区域尺寸

19×13×5 cm

连接器

N-

单元阻抗

50

阻抗

377

最大射频输入功率

25W (受提供50端接空限制)

输入回波损耗

S11 @ 1.2G-20dB2.1G-17dB

3G-14dB

传输损耗

1.4G1dB, 2.1G3dB3G6dB

TBTC2

长度

636 mm

宽度

300 mm

高度

205 mm

隔垫高度

100 mm

隔垫下方矩形区域尺寸

23×28×10 cm

连接器

N-

单元阻抗

50

阻抗

377

最大射频输入功率

25W (受提供50端接空限制)

输入回波损耗

S11 @ 800MHz-15dB1.5G-10dB

3G-8dB

传输损耗

800MHz1dB, 1.15G3dB

TBTC3

长度

1038 mm

宽度

501 mm

高度

305 mm

隔垫高度

150 mm

隔垫下方矩形区域尺寸

36×48×15 cm

连接器

N-

单元阻抗

50

阻抗

377

最大射频输入功率

25W (受提供50端接空限制)

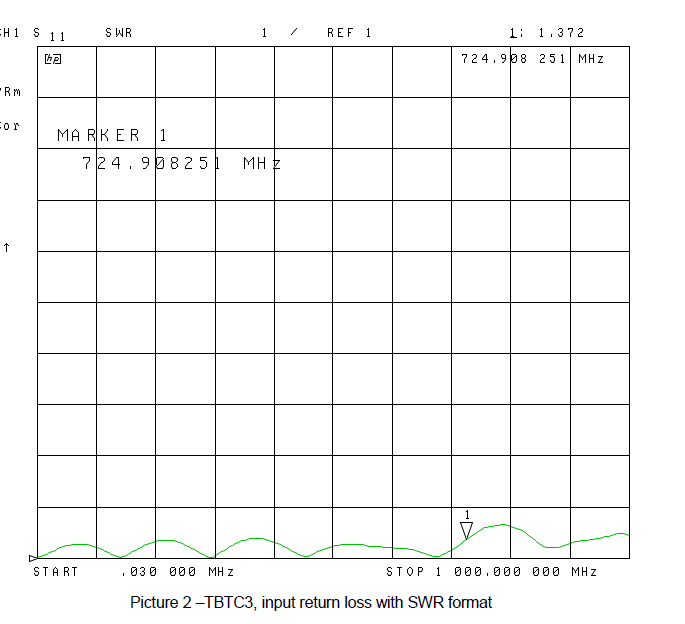

输入回波损耗

S11 @ 700MHz-16dB

传输损耗

730MHz3dB

DC-Block 50V-6GHz-N

连接器

N-Male / Female

标称阻抗

50

连续射频功率

最大 2W

连续射频电压

50V RMS

频率

500KHz – 6GHz

VSWR

1.2

RF终端 50Ω-3GHz-25W-N

连接器

N

标称阻抗

50

连续射频功率

25W

频率

DC-3GHz

VSWR

1.2

三阶互调

120dBc

质保

1
