- 名称：TBMA1 EMI双锥天线
- 厂商：TB
型号：TBMA
描述：TBMA1 EMI双锥天线是一种小型，轻巧的宽带双锥测量天线。价格适中，非常适合辐射噪声EMC预一致性测试以及产生确定的场强的理想选择。
概述
TBMA1是一种小型，轻巧的宽带双锥测量天线。价格适中，非常适合辐射噪声EMC预一致性测试以及产生确定的场强的理想选择。
它的特征是从20 MHz到1 GHz，并具有类似于偶极子的方向图。
TBMA1装在坚固的山毛榉木外壳中，并带有“手枪式握把”三脚架。标准的1/4英寸螺纹可轻松将其连接至大多数标准三脚架。
这些元件具有抗腐蚀能力，并结构性地防止旋转。它们通过具有2 W功率处理能力的宽带巴伦供电。此外，它们还受到保护，防止积聚静电。
产品特点
高性能比
超小体积 便携
应用
辐射骚扰测试
技术指标
|
频率范围 |
20MHz – 1000MHz |
|
标称阻抗 |
50Ω |
|
最大输入功率 |
2W @ 连续 |
|
接头 |
N型母 |
|

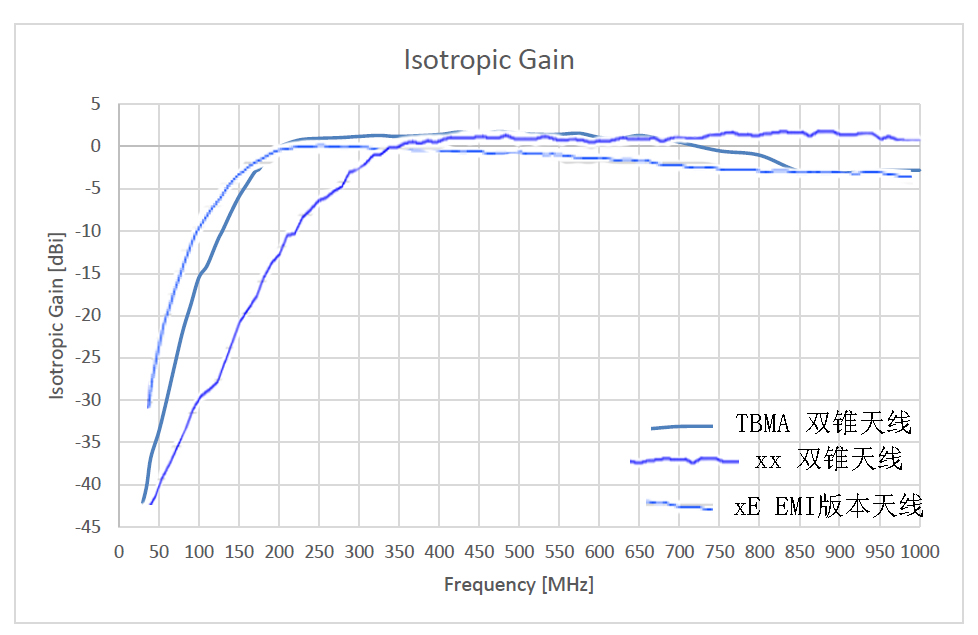

各向同性增益 |
-42.15 …. 1.78 dBi |
|
天线系数 |
16.30 ….41.91 dB/m |
|
驻波比（VSWR） |
＜ 2.8 @ 最大 |
|
长度 |
430 mm @ 端对端 |
|
宽度 |
160 mm |
|
高度 |
163 mm |
|
重量 |
0.46 Kg |
|
固定接口 |
1/4 螺口 |
|
质保 |
1年 |
|
标准配置 |
天线、说明书、线缆、转接头 |
