ZN1170E微波点频功率源，有3GHz、6GHz、10GHz、18GHz四个点频功率输出。其稳定度及准确度高，相位噪声低且体积小，重量轻，操作携带方便。系统符合国标GB12190-2006《高性能屏蔽室屏蔽效能测量方法》、国军标GJB5792-2006《军用涉密信息系统电磁屏蔽体等级划分和测量方法》、国军标GJB6785-2009《军用电子设备方舱屏蔽效能测试方法》。该产品配合我所研制的1～18GHz双极喇叭天线及连接电缆，可用于各类高性能暗室的电磁屏蔽效能测试，可广泛应用于工业、军事、科研等相关领域。本产品采用彩色液晶触摸屏操作，性能可靠、操作简单。
1 工作特性
1.1 频率稳定度及频率准确度：
3GHz ≥5×10-8
6GHz ≥5×10-8
10GHz ≥5×10-8
18GHz ≥5×10-8
3GHz ±0.01%
6GHz ±0.01%
10GHz ±0.01%
18GHz ±0.01%
1.2 频率微调范围
3GHz ±20MHz 步进5MHz
6GHz ±20MHz 步进5MHz
10GHz ±50MHz 步进10MHz
18GHz ±50MHz 步进10MHz
1.3 杂散抑制度：≥30dB（BW≤3kHz）
1.4 输出功率：
1.5 3GHz、6GHz、10GHz≥25dBm
18GHz≥20dBm
1.4 输出阻抗：50Ω
1.5 输出接口：N型
1.6 交流工作电压：90～240V、50Hz～60Hz、保险丝为2A
1.7 本仪器在下列环境工作：
温 度：0 ℃～ 40℃
相对湿度：40 ℃，< 80%RH
大气压强：86kPa～106kPa
1.8 主机外型尺寸： 300×145×380(mm)
包装箱尺寸：440×320×170 (mm)
重量：约6kg

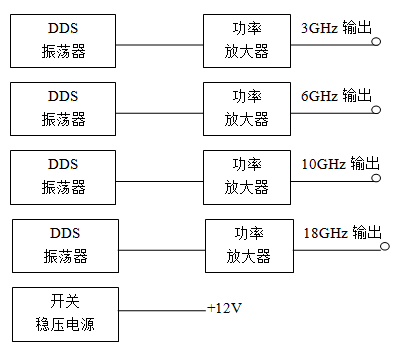

1 电原理方框图:
2 仪器外观及各部位名称：
（见附图1、2）
2.1 电源开关及其指示；
2.2 已配置3GHz、6GHz、10GHz以及18GHz四个频率点及功放输出开关的触摸屏。
4收发天线在规定的距离内，接收机的接收电平应符合下表条件：
|
频 率 |
天线距离(cm) |
接收电平(dBμV) |
|
3GHz |
200 |
≥100 |
|
6GHz |
200 |
≥100 |
|
10GHz |
200 |
≥100 |
|
18GHz |
200 |
≥100 |
*0dBm=107dBμV
1.1 频率稳定度及频率准确度：
3GHz ≥5×10-8
6GHz ≥5×10-8
10GHz ≥5×10-8
18GHz ≥5×10-8
3GHz ±0.01%
6GHz ±0.01%
10GHz ±0.01%
18GHz ±0.01%
1.2 频率微调范围
3GHz ±20MHz 步进5MHz
6GHz ±20MHz 步进5MHz
10GHz ±50MHz 步进10MHz
18GHz ±50MHz 步进10MHz
1.3 杂散抑制度：≥30dB（BW≤3kHz）
1.4 输出功率：
1.5 3GHz、6GHz、10GHz≥25dBm
18GHz≥20dBm
1.4 输出阻抗：50Ω
1.5 输出接口：N型
1.6 交流工作电压：90～240V、50Hz～60Hz、保险丝为2A
1.7 本仪器在下列环境工作：
温 度：0 ℃～ 40℃
相对湿度：40 ℃，< 80%RH
大气压强：86kPa～106kPa
1.8 主机外型尺寸： 300×145×380(mm)
包装箱尺寸：440×320×170 (mm)
重量：约6kg
