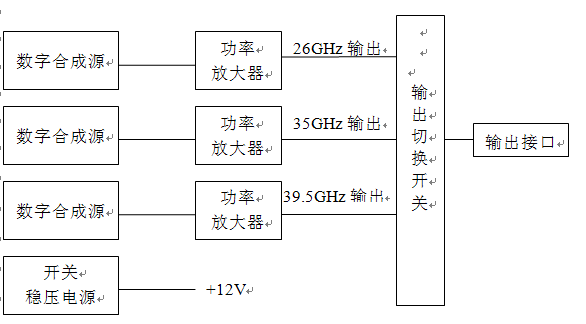

ZN1170H微波功率点频信号源，可有26GHz、35GHz、40GHz三个点频功率输出。其稳定度及准确度高，相位噪声低，体积小，重量轻，操作携带均方便。系统符合国标GB12190-2006《高性能屏蔽室屏蔽效能测量方法》、国军标GJB5792-2006《军用涉密信息系统电磁屏蔽体等级划分和测量方法》、国军标GJB6785-2009《军用电子设备方舱屏蔽效能测试方法》设计配置的。配合我所研制的专用双极喇叭天线及连接电缆，可用于各类高性能屏蔽室的电磁屏蔽效能测试。本产品采用彩色液晶触摸屏操作，性能可靠、操作简单。
1．工作特性：
1.1 频率稳定度及频率准确度：
26GHz ≥4×10-8
35GHz ≥4×10-8
40GHz ≥4×10-8
26GHz ±0.01%
35GHz ±0.01%
40GHz ±0.01%
1.2 频率微调范围
26GHz ±20MHz 步进10MHz
35GHz ±20MHz 步进10MHz
40GHz ±50MHz 步进10MHz
1.3 杂散抑制度：≥30dB（BW≤3kHz）
1.4 输出功率：隔离器后
26GHz≥20dBm
35GHz≥20dBm
40GHz≥20dBm
1.5 收发天线在规定的距离内，接收机的接收电平应符合下表条件：
|
频 率 |
天线距离(cm) |
接收电平(dBμV) |
|
26GHz |
200 |
>90dB |
|
35GHz |
200 |
>90dB |
|
40GHz |
200 |
>90dB |
*0dBm=107dBμV
1.6 输出阻抗：50
1.7 输出接口： K型
1.8 交流工作电压：90~240V、50Hz~60Hz、保险丝为2A
1.9 本仪器在下列环境工作:
温 度：0 ℃ ~ 40℃;
相对湿度：40 ℃，< 80%RH;
大气压强：86kpa ~ 106kpa。
1.10 主机外型尺寸：400×240×98 (mm)
包装箱尺寸：440×320×170 (mm)
重量：约8kg
|
频 率 |
天线距离(cm) |
接收电平(dBμV) |
|
26GHz |
200 |
>90dB |
|
35GHz |
200 |
>90dB |
|
40GHz |
200 |
>90dB |
*0dBm=107dBμV
输出阻抗：50
输出接口： K型
交流工作电压：90~240V、50Hz~60Hz、保险丝2A
本仪器在下列环境工作:
温 度：0 ℃ ~ 40℃;
相对湿度：40 ℃，< 80%RH;
大气压强：86kpa ~ 106kpa。
主机外型尺寸：400×240×98 (mm)
包装箱尺寸：440×320×170 (mm)
重量：约8kg
