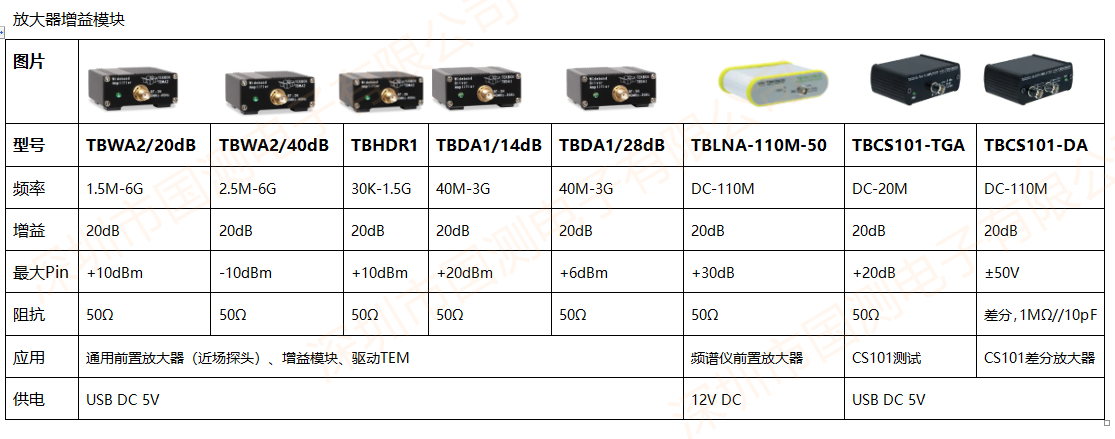

TBWA2_20dB, TBWA2_40dB

n EMC 探头放大器

n 通用宽带射频放大器

TBWA2 宽带射频放大器是多功能的模块，可以轻松集成到实验室设置中，频率范围2MHz 至 6GHz 的带宽，它们非常适合增强我们的EMC近场探头拾取的信号。TBWA2宽带放大器可提供20dB 或40dB增益。

TBHDR1

n 通用增益模块

n 低噪音和高IP3要求的前置烦放大器

n EMC一致性预测（频谱分析仪前置放大器）

n 环形天线放大器

TBHDR1是一款高动态范围放大器，频率范围为 30kHz 至 1.5GHz。其增益特性高达 6GHz。

TBHDR1具有高 IP3 和低噪声系数，使其成为 EMC 测试应用中频谱分析仪和接收器的理想替代前置放大器。由于其低噪声系数、高 IP3 和低至 kHz 范围的增益，它还可以很好地用作有源环形天线的放大器。

TBDA1/14dB，TBDA1/28dB

n 射频驱动放大器

n 通用宽带射频放大器

TBDA1 宽带驱动放大器是构建多功能的模块，可以轻松集成到实验室设置中。频率范围为 40MHz 至 3GHz，1dB 压缩时的输出功率为 +22dBm，非常适合提高低功率 RF 源的幅度或驱动功率放大器级。TBDA1 宽带放大器可提供 14dB 或 28dB 增益

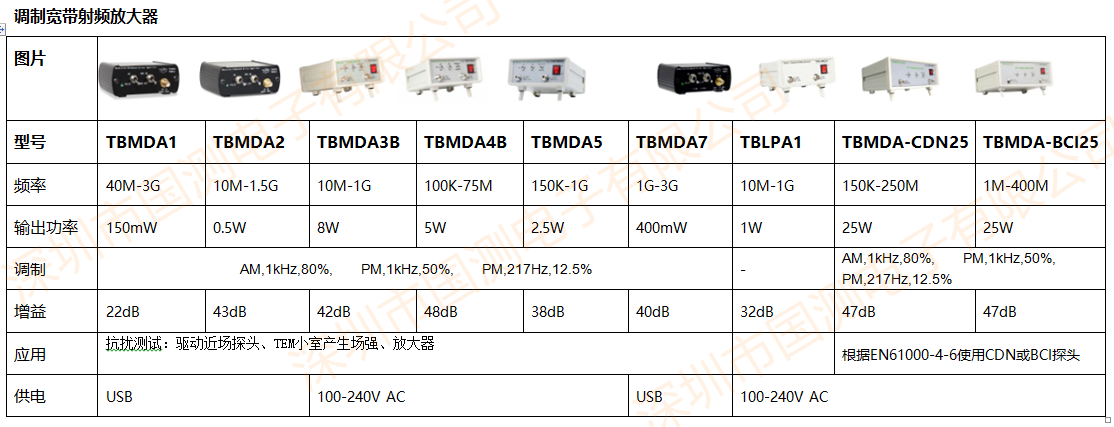

TBMDA1

n EMC一致性射频抗扰度测（配合驱动EMC探头或TEM小室）

n 射频驱动放大器

n 通用宽带射频放大器

TBMDA1 调制宽带驱动放大器旨在为电子产品的抗扰度测试创建廉价的信号源。它设计为由频谱分析仪的跟踪发生器输出驱动。凭借其 22 dB 的增益和 +22dBm 的 1dB 压缩点，它可以将跟踪发生器的输出功率提升至 150mW。TBMDA1 非常适合驱动 Tekbox 近场探头，以便在驱动 Tekbox TEM Cell TBTC1 时找到电子电路的敏感点或产生高达 50V/m 的电场，在驱动 TBTC2是产生高达 25V/m的电场，在驱动TBTC3 时产生高达 18V/m 的电场。抗扰度测试的测试信号可以是 CW、AM 或 PM。因此，TBMDA1 提供内置调制功能以生成 1kHz/AM 或 PM 信号。在 PM 模式下，TBMDA1 也可以产生一个12Hz-217Hz的信号。

TBMDA2

n 通用增益模块

n EMC抗扰度测试信号源，驱动近场探头

n EMC抗扰度测试信号源，驱动TEM小室

TBMDA2 调制宽带驱动放大器旨在为电子产品的抗扰度测试创建廉价的信号源。它设计为由频谱分析仪的跟踪发生器输出驱动。凭借其+27dBm 的 1dB 压缩点，它可以将跟踪发生器的输出功率提升至 500mW。TBMDA2 非常适合驱动 Tekbox 近场探头，以便在驱动 Tekbox TEM Cell TBTC0 时找到电子电路的敏感点或产生高达 170V/m 的电场，在驱动 TBTC1是产生高达 100V/m的电场，驱动TBTC2时产生50V/m电场，驱动TBTC3时产生30V/m 的电场。抗扰度测试的测试信号可以是 CW、AM 或 PM。因此，TBMDA2 提供内置调制功能以生成 1kHz AM 或 PM 信号。在 PM 模式下，TBMDA1 也可以产生一个12Hz-217Hz的信号。

TBMDA3

n 通用功率放大器

n EMC抗扰度测试信号源，驱动近场探头

n EMC抗扰度测试信号源，驱动TEM小室

TBMDA3 调制宽带驱动放大器旨在为电子产品的抗扰度测试创建廉价的信号源。它设计为由频谱分析仪的跟踪发生器输出驱动，输入功率范围-5dBm~0dB，可以将跟踪发生器的输出功率提升至 5W。TBMDA3 非常适合驱动 Tekbox 近场探头，以便在驱动 Tekbox TEM Cell TBTC0 时找到电子电路的敏感点或产生高达 550V/m 的电场，在驱动 TBTC1是产生高达 300V/m的电场，驱动TBTC2时产生150V/m电场，驱动TBTC3时产生100V/m 的电场。抗扰度测试的测试信号可以是 CW、AM 或 PM。因此，TBMDA2 提供内置调制功能以生成 1kHz AM 或 PM 信号。在 PM 模式下，TBMDA1 也可以产生一个12Hz-217Hz的信号。

TBMDA4B 100KHz-75MHz 5W/37dBm

• 通用功率放大器

• 扰度测试信号源，驱动近场探头

• 免疫测试的信号源，驱动 TEM 细胞

  TBMDA4B 调制宽带功率放大器为电子构建和产品的抗扰度测试创建廉价的信号源。它被设计为由频谱分析仪的跟踪发生器输出驱动。在 -20 dBm…-10 dBm 的输入功率范围内，它可以将跟踪发生器的输出功率提高到 5W。它的频率范围为100 kHz 至 75 MHz，是对 10 MHz 至 1 GHz 的 TBMDA3 的理想补充。

  TBMDA4B 非常适合驱动 Tekbox 近场探头，以便在驱动 Tekbox TEM Cell TBTC0 时找到电子电路的敏感点或产生高达 550V/m 的电场，当驱动 TBTC1 时为 300V/m，150V/m驱动 TBTC2 或 100V/m 驱动 TBTC3 时。抗扰度测试的测试信号可以是 CW、AM 或 PM 调制的。因此，TBMDA4B 提供内置调制能力以生成 1 kHz AM 或 PM 信号。在 PM 模式下，TBMDA4B 还可以生成 217 Hz 信号，占空比为 12.5%，以模拟手机 TDMA 噪声。

  TBMDA5 100KHz-400MHz 2.5W/34dBm

• 通用功率放大器

• 通用宽带射频功率放大器

• 用于驱动 CDN 或 BCI 探针的传导抗扰度测试的宽带射频功率放大器

• 用于辐射抗扰度测试、驱动近场探头的宽带射频功率放大器

• 用于辐射抗扰度测试、驱动 TEM 单元的宽带射频功率放大器

  TBMDA5 调制放大器为使用 CDN 在 150 kHz 至 400 MHz 频率范围内的传导抗扰度测试提供必要的功率、带宽和调制。它被设计为由频谱分析仪的跟踪发生器输出驱动。

  凭借在 150 kHz 至 400 MHz 频率范围内高达 2.5W 的 1 dB 压缩点，它可以生成符合 ISO / EN 61000-4-6 的 1 级和 2 级测试级别。内置的 AM 调制器可以使用跟踪发生器作为信号源。
