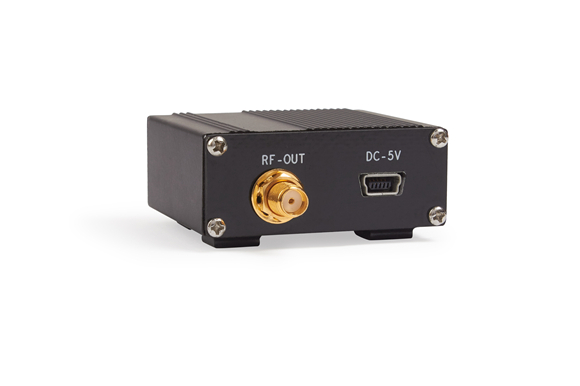

- 名称：TBHDR1高动态宽带放大器30K-1.5G
- 厂商：tekbox
型号：TBHDR1
描述：TBHDR1高动态宽带放大器30K-1.5G是一个高动态范围放大器，频率范围从30kHz到1.5GHz。它的增益特点是高达6GHz。
TBHDR1高动态宽带放大器30K-1.5G是一个高动态范围放大器，频率范围从30kHz到1.5GHz。它的增益特点是高达6GHz。
TBHDR1具有高IP3和低噪声数字，这使它成为EMC测试应用中频谱分析仪和接收器的理想替代前置放大器。由于其低噪声数字，高IP3和增益下降到kHz范围，它也表现得很好，作为有源环路天线放大
应用：
通用增益模块
低噪音前置放大器
环形天线放大器

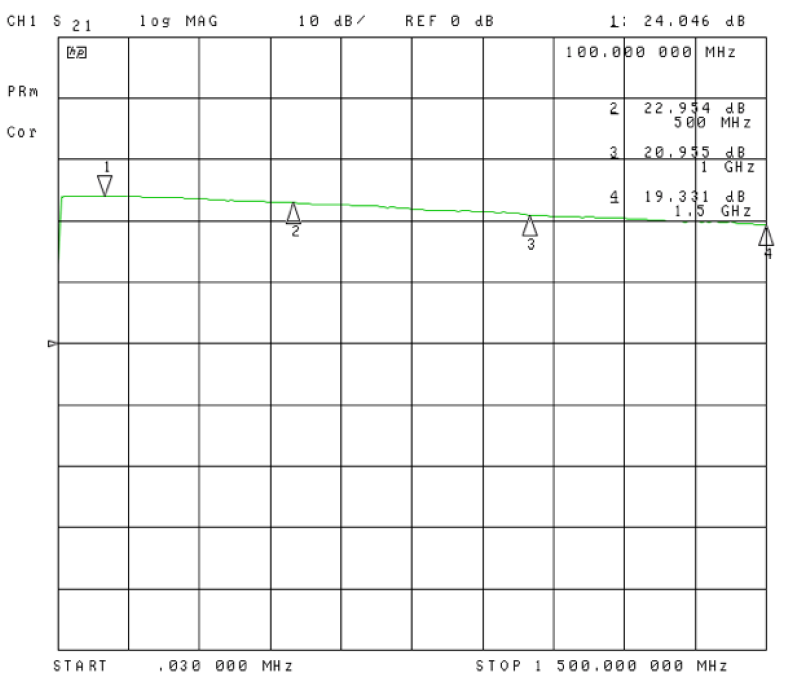

增益
TBHDR1高动态宽带放大器30K-1.5G
技术指标
频率范围：30KHz-1.5GHz
最大电源电压：5.5V
最大输入功率：+10 dBm
输入，输出：50欧姆，SMA母头
标称电源电压：5V，典型值 100mA，Mini-USB-B连接器
1 dB输出压缩点@ 100 MHz：典型值+19.2 dBm
1 dB输出压缩点@ 500 MHz：典型+19 dBm
1dB输出压缩点@ 1000 MHz：典型值+18.3 dBm
100 MHz时的三阶输出截取点：+ 38dBm
500 MHz时的三阶输出拦截点：+ 37dBm
1000 MHz时的三阶输出拦截点：+ 33dBm
反向隔离S12：-28dB
输入匹配：30kHz-1.5GHz <-16 dB
输出匹配：30kHz-1.5GHz <-10 dB
噪声系数：2.7 dB
增益
|
30KHz |
150KHz |
1MHz |
100MHz |
500MHz |
1GHz |
1.5GHz |
3GHz |
6GHz |
|
17.2dB |
23.6dB |
24.2dB |
24Db |
22.9dB |
21.1dB |
19.5dB |
14.1dB |
5.3dB |
标准配置：
放大器、测试线-25cm、测试线-75cm、转接头、USB线缆、数据图
