概述
TBMDA1宽带调制放大器设计的目的是为电子构件和产品的抗扰度测试创建廉价的信号源。 它被设计为由频谱分析仪的跟踪发生器输出驱动。 凭借其22 dB的增益和+ 22dBm的1dB压缩点，它可以将跟踪发生器的输出功率提升至150mW。 TBMDA1是Tekbox近场探头的理想选择，配合屏蔽箱测试时，可产生高达50V/m场强用于测试产品抗扰。用于抗扰度测试的测试信号可以是CW，AM或PM。 因此，TBMDA1提供了内置的调制功能，可以生成1kHz AM或PM信号。 在PM模式下，TBMDA1还可以产生占空比为12.5％的217Hz信号，以模拟手机TDMA噪声。
特点:
CW波连续放大器（调制关闭）
1 kHz，80％AM调制
1 kHz，50％占空比脉冲调制
217 Hz，12.5％占空比脉冲调制增益

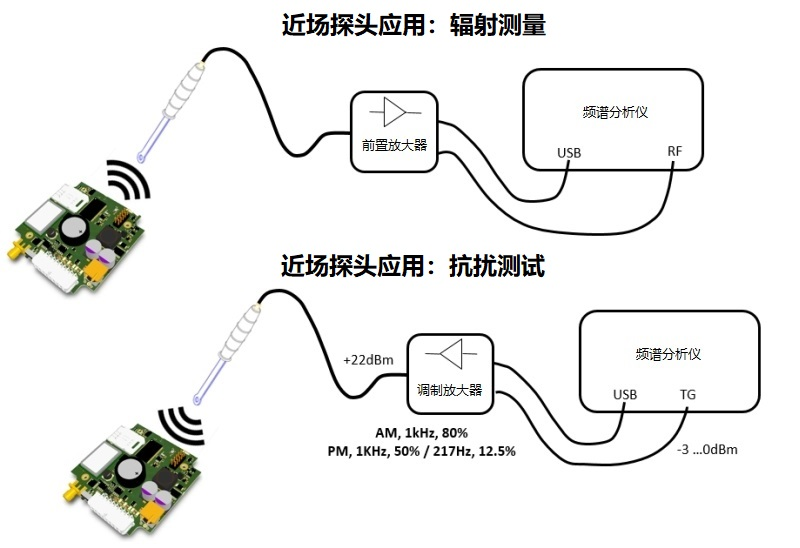

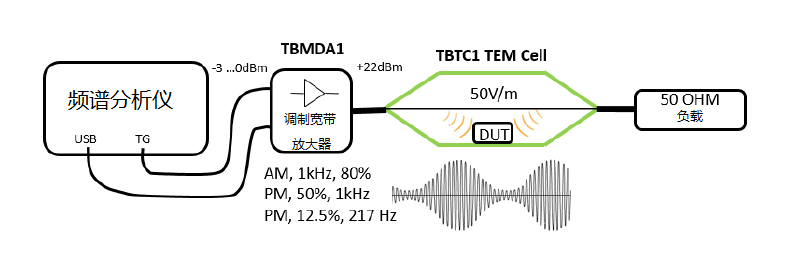

测试应用图：
技术指标
频率范围： 40MHz- 3G
射频接口： SMA ，50Ω
1dB输出压缩点@ 40MHz： + 21.5dBm
1 dB输出压缩点@ 2 GHz： + 22.5dBm
40 MHz时的三阶输出拦截点：+ 39dBm
2 GHz时的三阶输出拦截点： + 42dBm
S12反向隔离： -45dB
噪声系数： 3…4 dB
内部调制频率AM： 1 kHz±10％
内部调制频率PM： 1 kHz±10％，217 Hz±20％
占空比，PM： 50％±10％@ 1 kHZ; 217 Hz时为12.5％±20％
供电电压： 5V @典型值 ,最大5.5V
供电方式： USB供电，235mA
增益
|
25MHz |
50MHz |
100MHz |
500MHz |
1GHz |
1.5GHz |
2GHz |
2.5GHz |
3GHz |
|
21.6dB |
24.9dB |
25.5dB |
25.6dB |
24.9dB |
24.1dB |
22.2dB |
22.8dB |
25.8dB |
标准配置：
放大器、测试线-25cm、测试线-75cm、转接头、USB线缆、数据图
