名称:TBMA3 对数周期测量天线 200M-1300MHz
厂商:Tekbox
型号:TBMA3
描述:TBMA3 对数周期测量天线 200M-1300MHz是一款经济实惠的对数周期测量天线,针对EMC辐射噪音一致性预测试。

概述

TBMA3是一款经济实惠的对数周期测量天线,针对EMC辐射噪音一致性预测试。

TBMA3 的频率范围为 200250MHz1.3 GHz,具有对数周期测量天线典型的 VSWR 和天线因子值。

CISPR 16 将频率范围划分为几个频段,并为每个频段定义了特定的天线。对于 300 MHz 以上至 1 GHz 的频率范围,CISPR 16 规定使用对数周期天线(对数周期天线)进行辐射噪声测量。

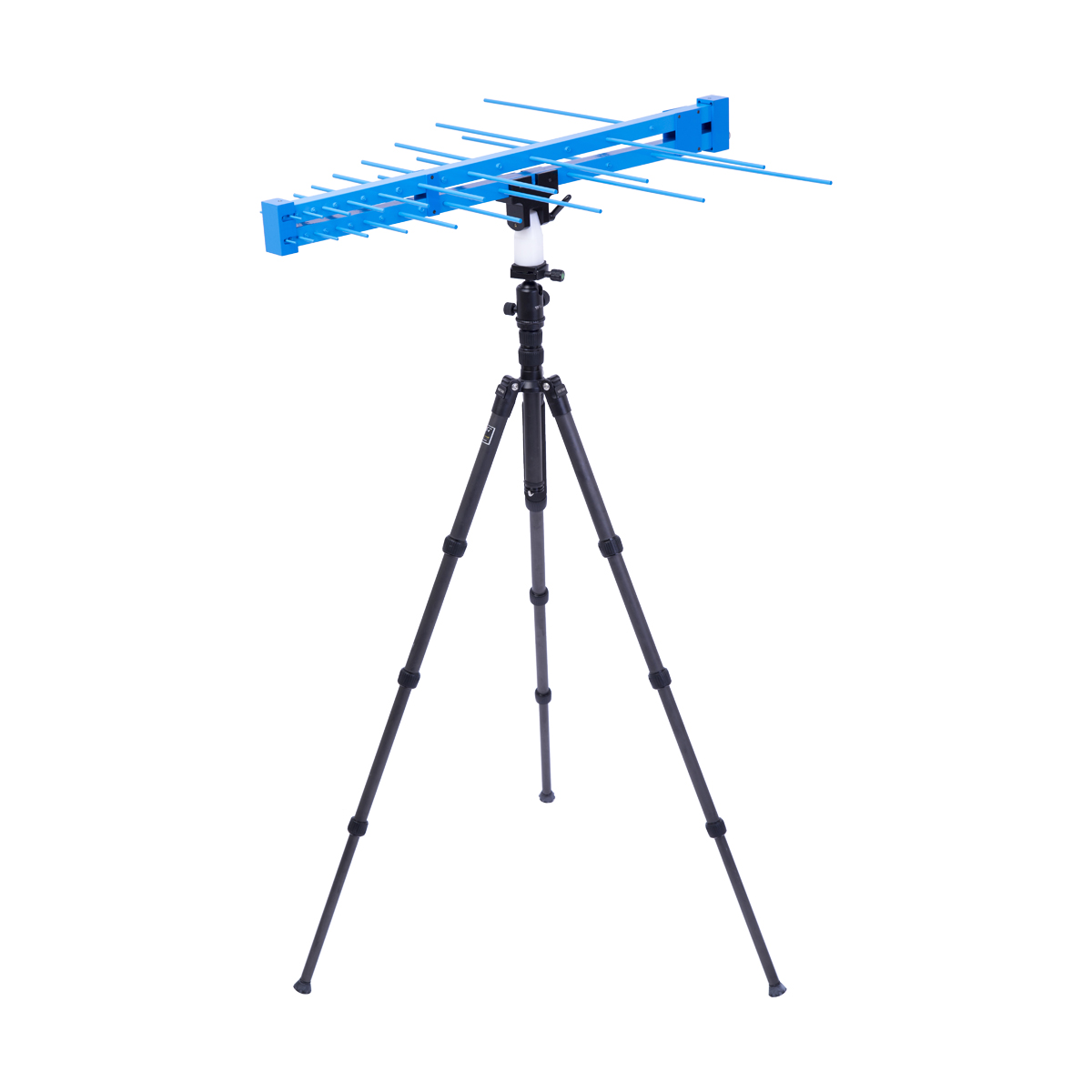

TBMA3 是一种中等尺寸的对数周期天线,其辐射元件和支撑臂由粉末涂层铝合金制成。它配备了一个标准的 N 型母头连接器,并配有一个天线支架和一个安装适配器。安装适配器底部的标准 ¼” 螺纹使其可以轻松连接到大多数标准三脚架。

TBMDA3 包装箱是一个坚固的手提箱,可以确保天线在运输过程中的安全性.

产品特点:

EMC辐射噪音一致性预测天线

符合CISPR 16

最大连续输入100W

重型包装,尺寸便携




分享:

技术指标

频率范围

200MHz – 1300MHz

标称阻抗

50Ω

最大输入功率

100W @ 连续

接头

N型母

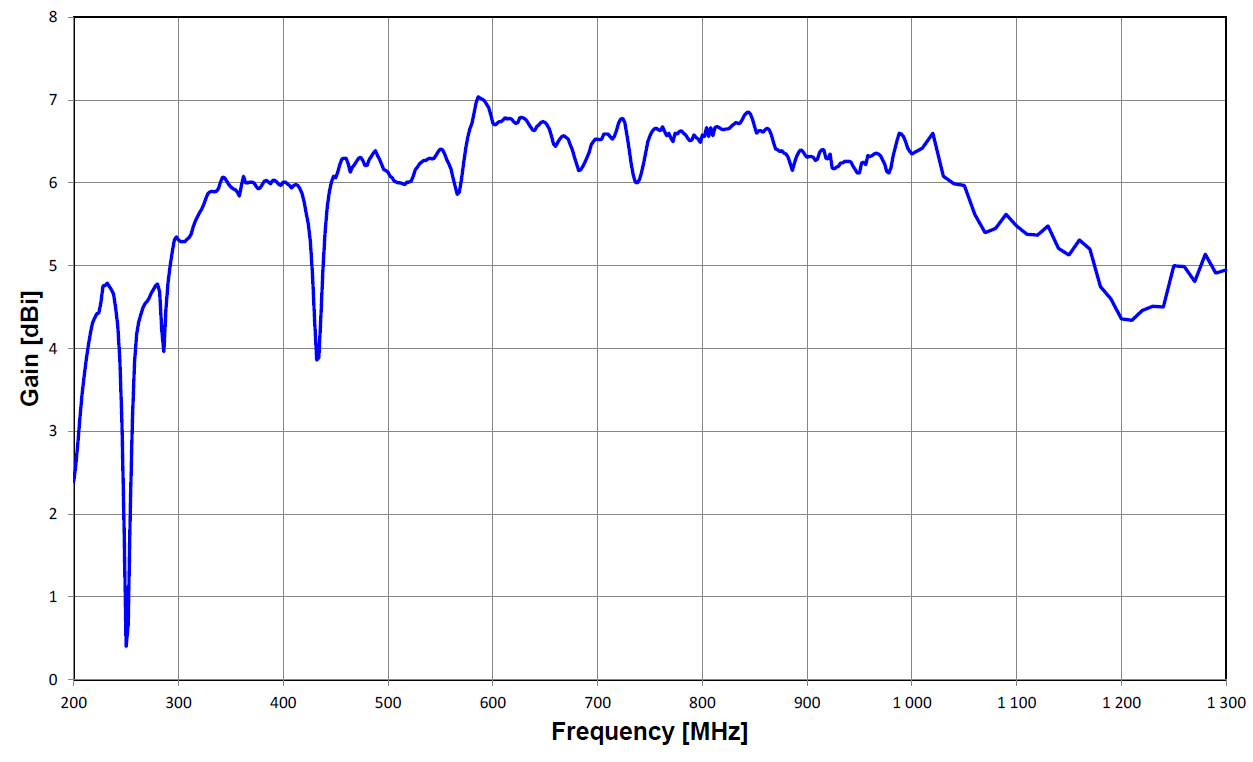

增益

6 dBi ±1.5 dBi

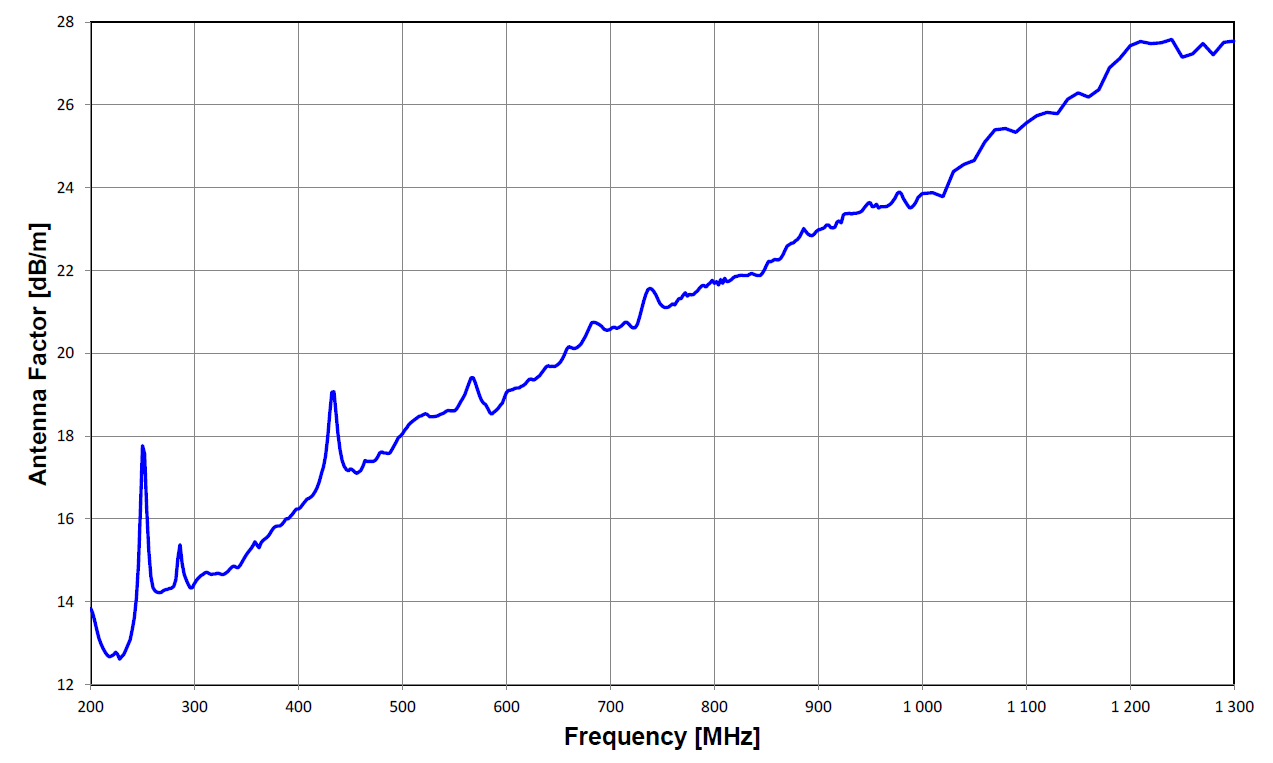

天线系数

14.2 ~ 27.5 dB/m

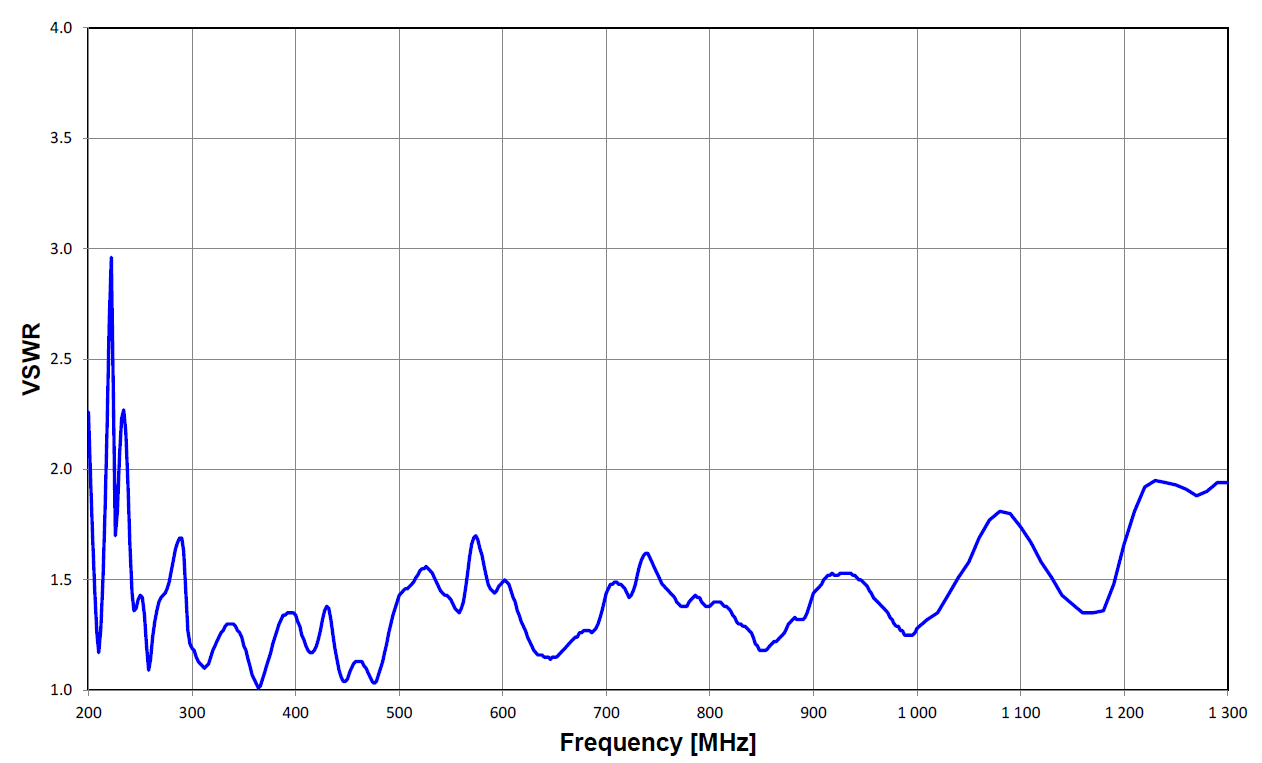

驻波比(VSWR

1.95 : 1 @全频段

测试标准

符合 CISPR 16

尺寸

86.3×74.9 cm(长×宽)

重量

1.78 Kg @天线

固定接口

1/4 螺口

质保

1

标准配置

天线、说明书、线缆、转接头
