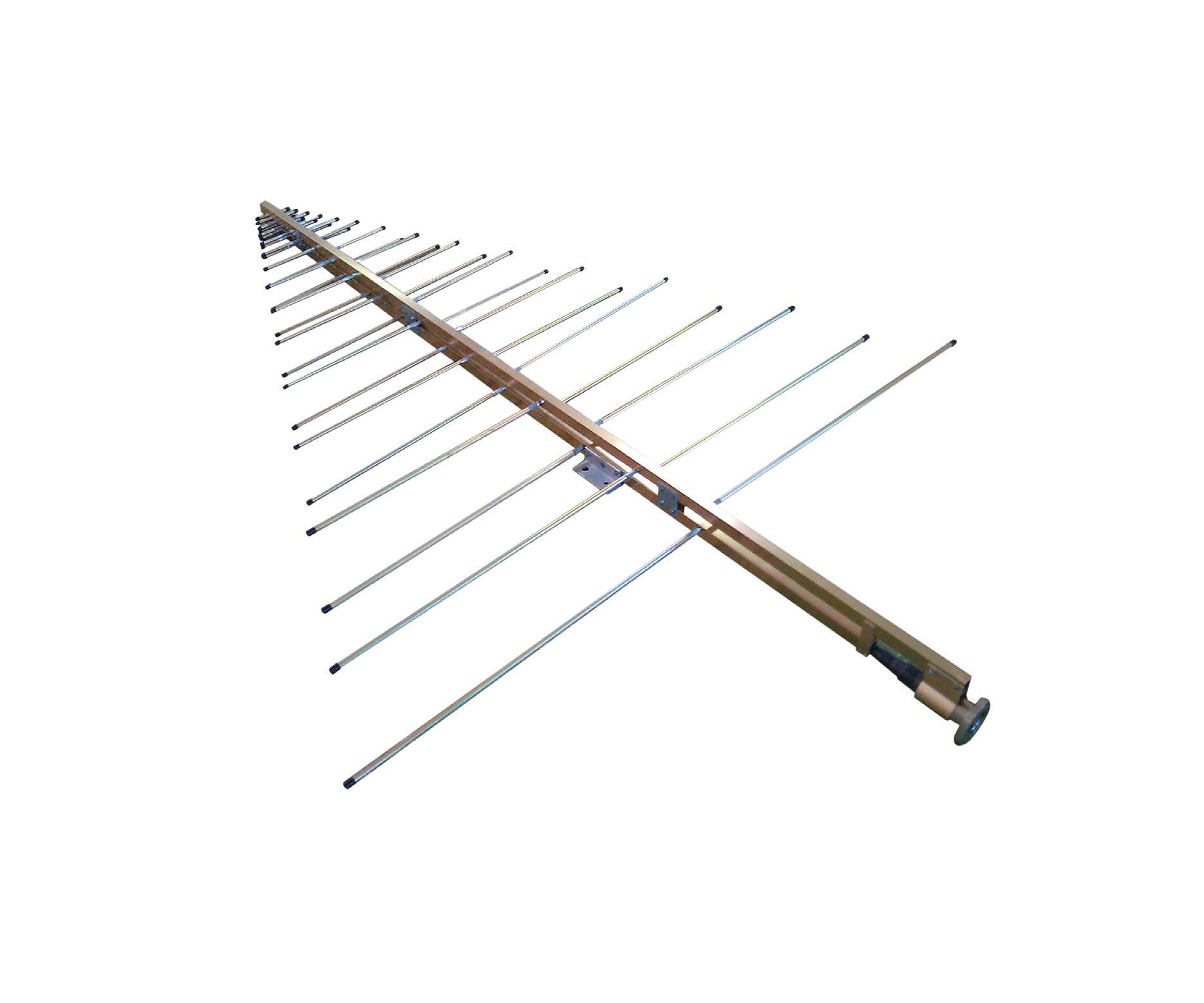

- 名称:EMS对数周期天线LP050-HP EMS天线50MHz-1GHz
- 厂商:MVG
型号:LP050-HP
描述:EMS对数周期天线LP050-HP 50MHz-1GHz EMS天,适用于EMI、EMC电磁兼容及测向
EMS对数周期天线LP050-HP EMS天线 50MHz-1GHz
应用方案
宽带发射机
测向应用
主要特点
技术性能低回波损耗
高前后比
频率恒定增益
高达3KW功率
设计
重量轻,易于操作最小风阻
适合室内外使用
完全可拆卸的组装
表面处理
Surtec 650符合MIL-C 5541E 3类标准
聚氨酯漆
重复性
精密大功率同轴连接器
交付
典型性能数据
回波损耗数据
使用说明书
产品配置
设备
安装法兰
相关服务
校准和维护(选件)
定制(选件)
EMS对数周期天线LP050-HP EMS天线50MHz-1GHz
电气性能 |
||||
型号 |
LP050-HP |
LP100-HP |
||
天线类型 |
高功率对数周期天线 |
高功率对数周期天线 |
||
频率范围 |
50MHz-1GHz |
100MHz-1GHz |
||
极化 |
单线性 |
单线性 |
||
增益 |
6.8 – 7.5 dBi |
7 – 8 dBi |
||
半功率波束带宽 |
60-70°@ E、 110-120°@H |
60-70°@ E、 110-120°@H |
||
VSWR |
< 1.9 |
< 1.9 |
||
回波损耗 |
< -10dB |
< -10dB |
||
功率(CW) |
3 KW |
3 KW |
||
机械性能 |
||||
尺寸 |
2900*110*300mm |
2100*110*1510mm |
||
重量 |
9 Kg |
6.5 Kg |
||
材料 |
铝 |
铝 |
||
处理 |
Surtec 650 |
Surtec 650 |
||
颜色 |
蓝色(RAL5005)、军绿(RAL6003) |
蓝色(RAL5005)、军绿(RAL6003) |
||
输入接口(射频连接) |
EIA1-5/8\ 母 |
EIA1-5/8\ 母 |
||
安装接口 |
杆用 U 型螺栓 |
杆用 U 型螺栓 |
||
抗风性能 |
80 km/h |
80 km/h |
||
振动和阻力 |
符合MIL-STDshock 810C(514.2 和 512.6) |
符合MIL-STDshock 810C(514.2 和 512.6) |
||
工作温度 |
0℃ 至 45℃ |
0℃ 至 45℃ |
||
存储温度 |
0℃ 至 60℃ |
0℃ 至 60℃ |
