- 名称：TBPS01-TBWA2/40dB 近场探头组
- 厂商：tekbox
型号：TBPS01-TBWA2/40dB
描述：TBPS01-TBWA2/40dB 近场探头组H20，H10，H5和E5是磁场（H）和电场（E）探头，用于辐射发射EMC预一致性测量。探头用于电磁辐射源的近场。它们用于在电子组件的构造块中定位和识别潜在的干扰源
H20，H10，H5和E5是磁场（H）和电场（E）探头，用于辐射发射EMC预一致性测量。探头用于电磁辐射源的近场。它们用于在电子组件的构造块中定位和识别潜在的干扰源。这些探针的作用类似于宽带天线，用于拾取组件，PCB迹线，外壳开口或缝隙以及可能发射射频的任何其他部件的辐射。探头通常连接到频谱分析仪。在PCB组件或外壳的表面上扫描探针可以快速确定发出电磁辐射的位置。通过更换为较小尺寸的探头，可以进一步缩小发射源的范围。其他应用是通过将RF信号馈入探头并将其辐射到潜在敏感的电路部分中来进行RF抗扰度测试：此外，探头可用于维修或调试领域，以通过减少接触式RF测量来跟踪RF信号链中的问题。信号电平。另一种应用是对射频构件（例如调制器或振荡器）的非接触测量。可以结合低噪音前置放大器测量频率，相位噪声和频谱分量。

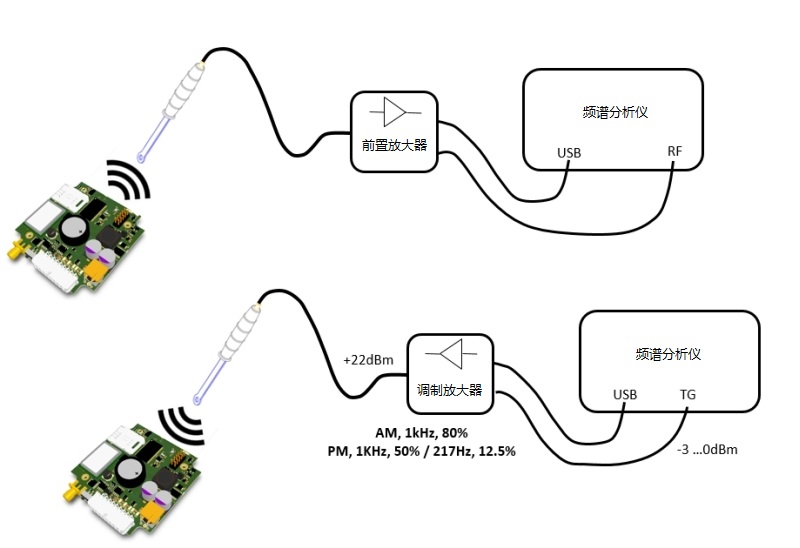

TBWA2/20dB 和 TBWA2/40db 宽带放大器连接在 EMC 探头和频谱分析仪之间，以增加测量的动态范围
特点：
频率范围高达6GHz
纤薄的设计便于进行紧密相隔器件之间的测量
屏蔽回路可避免拾取共模噪音，对人手不敏感
SMB连接器可避免在扫描DUT时扭曲RF线缆
绝缘橡胶涂层
可选具有20dB和40dB增益的宽带放大器
探头尺寸：
|
探头 |
尺寸 |
环尺寸 |
环长 |
|
H20 磁场探头 |
170mm |
20 mm |
N.A. |
|
H10 磁场探头 |
170mm |
10 mm |
N.A. |
|
H5 磁场探头 |
170mm |
5 mm |
N.A. |
|
E5 电场探头 |
170mm |
N.A. |
5 mm |
TBWA2 前置放大器 40dB
频率范围：DC- 6G 增益：40dB @典型值
最大输入功率：+10dBm 射频接口：SMA ，50Ω
供电电压：4.5-5V @典型值 ,最大5.5V 供电方式：USB供电，110mA
噪音系数： 4.5-5dB @2GHz 反向隔离 S12：23dB@0.1 …6GHz
增益
|
1MHz |
10MHz |
100MHz |
500MHz |
1GHz |
2GHz |
3GHz |
4.5GHz |
6GHz |
|
30dB |
40.2dB |
40.2dB |
40dB |
39.5dB |
37.6dB |
36.4dB |
34.6dB |
34.7dB |
探头尺寸：
|
探头 |
尺寸 |
环尺寸 |
环长 |
|
H20 磁场探头 |
170mm |
20 mm |
N.A. |
|
H10 磁场探头 |
170mm |
10 mm |
N.A. |
|
H5 磁场探头 |
170mm |
5 mm |
N.A. |
|
E5 电场探头 |
170mm |
N.A. |
5 mm |
TBWA2 前置放大器 40dB
频率范围：1MHz- 6G 增益：20dB @典型值
最大输入功率：+10dBm 射频接口：SMA ，50Ω
供电电压：4.5-5V @典型值 ,最大5.5V 供电方式：USB供电，110mA
噪音系数： 4.5-5dB @2GHz 反向隔离 S12：40dB@0.1 …6GHz
增益
|
1MHz |
10MHz |
100MHz |
500MHz |
1GHz |
2GHz |
3GHz |
4.5GHz |
6GHz |
|
30dB |
40.2dB |
40.2dB |
40dB |
39.5dB |
37.6dB |
36.4dB |
34.6dB |
34.7dB |
