- 名称：Tekbox开放式横电波小室TBTC2
- 厂商：TEKBOX
型号：TBTC
描述：Tekbox开放式横电波小室TEM CellTBTC2适用于产品测试辐射发射或敏感度测试（抗扰度）的理想设备
概述
Tekbox开放式横电波小室TEM CellTBTC2 EMC电磁兼容辐射骚扰测试或抗扰度测试通常在电磁屏蔽室中进行，使用天线接收辐射信号。由于带宽限制，需要多个天线才能覆盖整个频率范围。此外，屏蔽暗室需要很大的空间场地，并且用于标准一致性测试的设备成本很高。
中小型企业的工程师通常必须依靠工作经验和最佳实践方法来设计符合EMC的产品。但是，据估计，有超过50％的产品在首次测试中未通过。当新产品送至认证实验室进行合规性测试时，测试失败具有非常高的成本，不仅重新测试成本，同时项目进度和市场推广也被推迟。
因此需要的是一个价格合理的实验室，可以在合规性测试之前工程师自己在实验室中进行辐射骚扰预测试。TEM单元是用于桌面辐射骚扰测试的设备，Tekbox开发的开放式TEM单元，频率覆盖高达2GHz范围，即使在更高的频率（6GHz）下也具有可用性。
Tekbox开放式横电波小室TEM Cell TEM单元可与频谱分析仪结合使用，可以对产品EMC相关的设计修改前后对产品进行验证测试。TEM Cell装置无法得到与经过认证的实验室测量完全相同的测量结果，但是它能很好的表明产品设计是否有辐射骚扰，工程师将清楚地看到辐射情况，它所做的是产品更改是否改善了EMC性能，或者它是否保持不变。使用TEM单元消除了对产品辐射骚扰的猜测。
TEM单元是用于电子设备的辐射发射和抗扰度测试的带状线设备。由于其尺寸和成本，它不是认证测试实验室的替代品，它是在实验室中进行测量的便捷替代方法。
Tekbox开放式横电波小室TEM Cell单元由隔板，中间部分的导电条和接地的壁组成。呈现为几何形状设计的50Ω带状线。被测设备（DUT）放置在底壁和隔板之间。

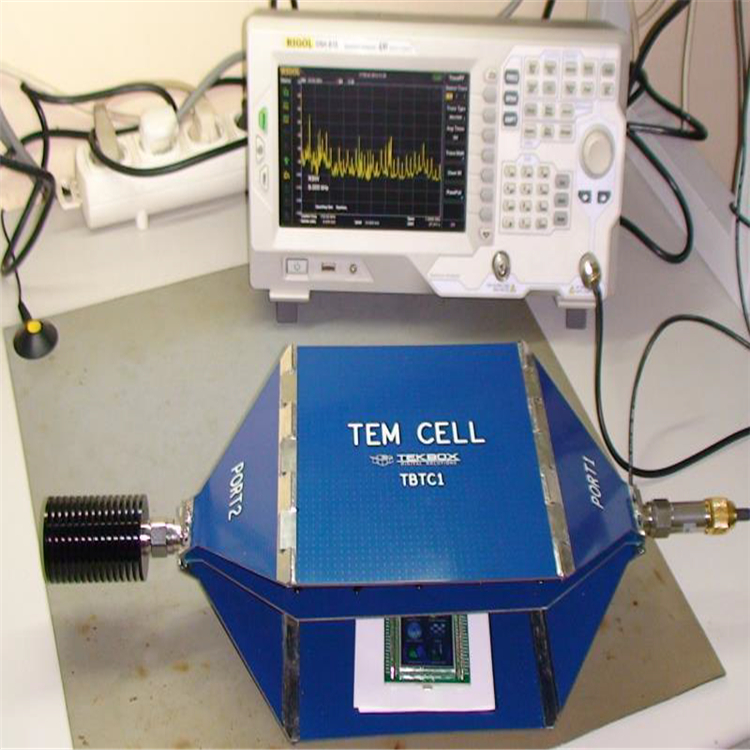

TBTC1 / 2/3是开放式TEM单元，它没有侧壁，便于放置DUT。没有侧壁可能会拾取环境背景噪声，但是可以通过在DUT上电之前对单元输出信号进行测量环境噪音来将其考虑在内。
与同等尺寸标准TEM单元相比，Tekbox开放式TEM单元具有更好的频率响应。TEM单元的高阶波模式的限制可用带宽。Tekbox TEM单元的独特设计实现了垂直于所需波传播方向的电阻。因此，高阶波和共振被抑制。
所有TEM单元都提供50Ω/25W射频终端负载和直流块，用于保护频谱分析仪或接收机输入
应用：
辐射干扰测试
抗扰度测试
TEM和场强
|
TBTC0，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
799 V/m |
|
1W（30dBm） |
253 V/m |
|
0.1W（20dBm） |
82 V/m |
|
0.01W（10dBm） |
25 V/m |
TBTC0 ,场强与射频功率
|
TBTC1，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
447 V/m |
|
1W（30dBm） |
141 V/m |
|
0.1W（20dBm） |
44 V/m |
|
0.01W（10dBm） |
14 V/m |
TBTC1 ,场强与射频功率
|
TBTC2，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
224 V/m |
|
1W（30dBm） |
71 V/m |
|
0.1W（20dBm） |
22 V/m |
|
0.01W（10dBm） |
7 V/m |
TBTC2 ,场强与射频功率
|
TBTC3，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
148 V/m |
|
1W（30dBm） |
47 V/m |
|
0.1W（20dBm） |
14 V/m |
|
0.01W（10dBm） |
5 V/m |
TBTC3 ,场强与射频功率
技术指标
|
TBTC0 |
|
|
长度 |
390 mm |
|
宽度 |
100 mm |
|
高度 |
62 mm |
|
隔垫高度 |
28 mm |
|
隔垫下方矩形区域尺寸 |
19×7×2.8 cm |
|
连接器 |
N型-母 |
|
单元阻抗 |
50欧 |
|
阻抗 |
377欧 |
|
最大射频输入功率 |
10W （受提供50端接空限制） |
|
输入回波损耗 |
S11 @ 3.15G ＜ -1.5dB |
|
传输损耗 |
3G ＜ 3dB, 6G ＜ 4dB |
|
TBTC1 |
|
|
长度 |
390 mm |
|
宽度 |
200 mm |
|
高度 |
108 mm |
|
隔垫高度 |
50 mm |
|
隔垫下方矩形区域尺寸 |
19×13×5 cm |
|
连接器 |
N型-母 |
|
单元阻抗 |
50欧 |
|
阻抗 |
377欧 |
|
最大射频输入功率 |
25W （受提供50端接空限制） |
|
输入回波损耗 |
S11 @ 1.2G＜-20dB；2.1G＜-17dB； 3G＜-14dB |
|
传输损耗 |
1.4G＜1dB, 2.1G＜3dB，3G＜6dB |
|
TBTC2 |
|
|
长度 |
636 mm |
|
宽度 |
300 mm |
|
高度 |
205 mm |
|
隔垫高度 |
100 mm |
|
隔垫下方矩形区域尺寸 |
23×28×10 cm |
|
连接器 |
N型-母 |
|
单元阻抗 |
50欧 |
|
阻抗 |
377欧 |
|
最大射频输入功率 |
25W （受提供50端接空限制） |
|
输入回波损耗 |
S11 @ 800MHz＜-15dB；1.5G＜-10dB； 3G＜-8dB |
|
传输损耗 |
800MHz＜1dB, 1.15G＜3dB |
|
TBTC3 |
|
|
长度 |
1038 mm |
|
宽度 |
501 mm |
|
高度 |
305 mm |
|
隔垫高度 |
150 mm |
|
隔垫下方矩形区域尺寸 |
36×48×15 cm |
|
连接器 |
N型-母 |
|
单元阻抗 |
50欧 |
|
阻抗 |
377欧 |
|
最大射频输入功率 |
25W （受提供50端接空限制） |
|
输入回波损耗 |
S11 @ 700MHz＜-16dB； |
|
传输损耗 |
730MHz＜3dB |
|
DC-Block 50V-6GHz-N |
|
|
连接器 |
N-Male / Female |
|
标称阻抗 |
50欧 |
|
连续射频功率 |
最大 2W |
|
连续射频电压 |
50V RMS |
|
频率 |
500KHz – 6GHz |
|
VSWR |
≤ 1.2 |
|
RF终端 50Ω-3GHz-25W-N |
|
|
连接器 |
N |
|
标称阻抗 |
50欧 |
|
连续射频功率 |
25W |
|
频率 |
DC-3GHz |
|
VSWR |
≤1.2 |
|
三阶互调 |
≤120dBc |
|
|
|
|
质保 |
1年 |
