- 名称：OmniLOG PRO H 全向监测天线 700MHz-18GHz|100W
- 厂商：aaronia
型号：OmniLOG PRO H
描述：新的OmniLOG PRO系列有接收和发射两种不同天线，OmniLOG PRO超宽带且经济高效的接收天线（1 W[CW]）和 100 W大功率发射和接收天线OmniLOG PRO H。这些宽带天线非常适合径向各向同性测量，在实验室内进行测量、干扰检测或频率监控，也非常适合在户外使用，例如与汽车上的磁性底座。
概述
新的OmniLOG PRO H系列天线是超宽带和经济高效的发射和接收天线，用于全向测量或频谱监测。
新的OmniLOG PRO系列有接收和发射两种不同天线，OmniLOG PRO超宽带且经济高效的接收天线（1 W[CW]）和 100 W大功率发射和接收天线OmniLOG PRO H。

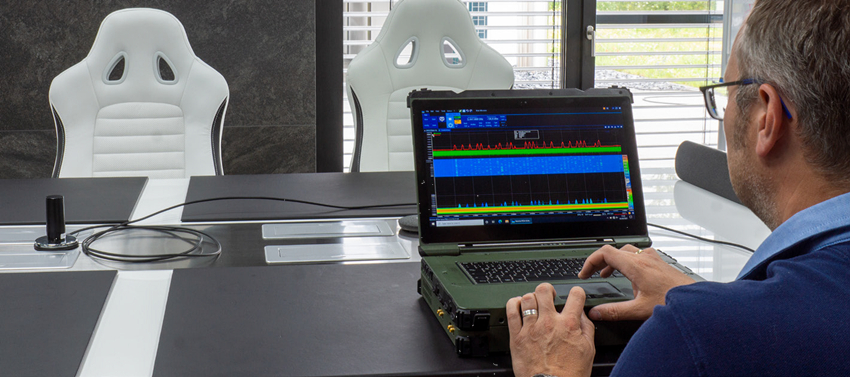

这些宽带天线非常适合径向各向同性测量，在实验室内进行测量、干扰检测或频率监控，也非常适合在户外使用，例如与汽车上的磁性底座。 根据类型，它们涵盖从 VHF 到 K 波段的所有射频源（例如，广播和电视、移动通信、DECT、蓝牙和 WLAN 等）。
每个 OmniLOG PRO H 都配备了适合户外使用（IP65 认证）的高科技天线外壳，以防止环境影响。天线磁性底座允许临时固定安装，例如在车顶上。天线在发货前会经过我们实验室的严格测试，保证的天线质量，通过这些测试，可以为每位客户提供 2年的天线完整保修。
OmniLOG PRO H接收天线提供四个不同频率范围的天线（OmniLOG PRO H频率默认为3G）
|
型号 |
名称 |
接口类型 |
频率范围 |
|
OmniLOG PRO 7030H |
全向天线 |
SMA |
700MHz – 3GHz |
|
OmniLOG PRO 7060H |
全向天线 |
SMA |
700MHz – 6GHz |
|
OmniLOG PRO 70100H |
全向天线 |
SMA |
700MHz – 10GHz |
|
OmniLOG PRO 70180H |
全向天线 |
SMA |
700MHz – 18GHz |
产品特点
n 700MHz到18GHz超宽带
n 4个不同频率范围，满足不同选择
n 最大接收100W（CW）
n 全向天线 小区便携
n IP65认证 防止环境影响
n 磁性底座 方便固定
n 低成本 高效益
n 适合任何频谱分析仪
应用实例
n 全方位大功率测量
n 非公共频段的频谱监测
n 无干扰的移动通信
n 干扰查找
n TCSM
技术规格
|

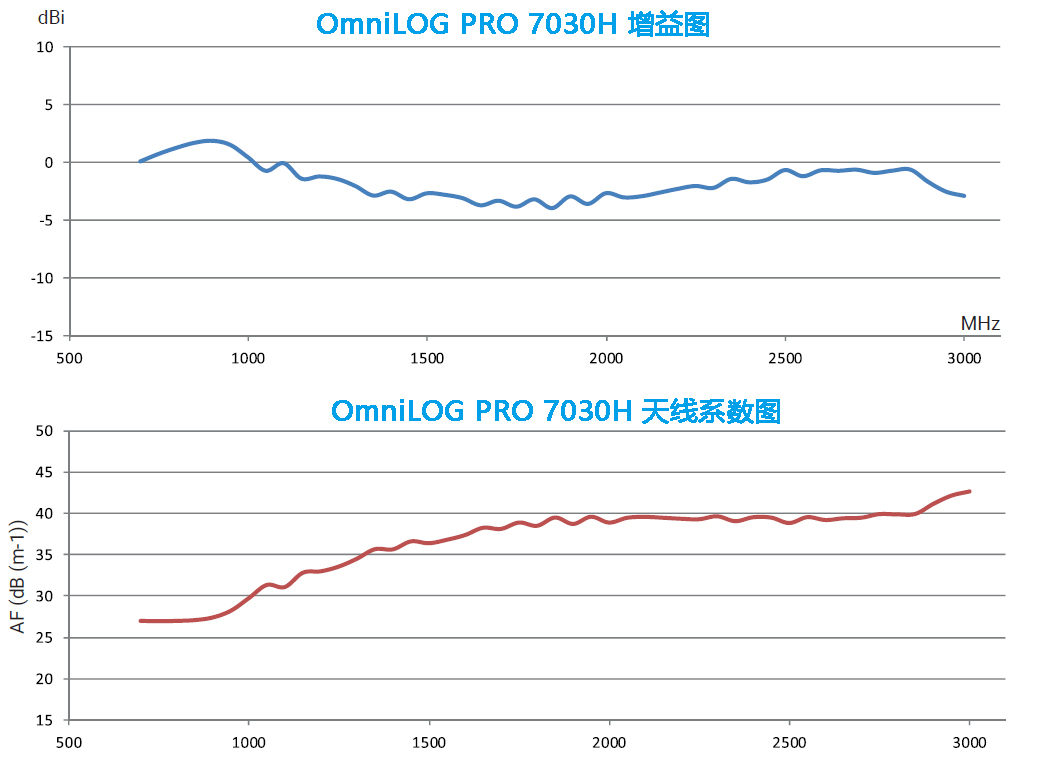

OmniLOG PRO 7030H |
|
|
频率范围 |
700MHz – 3GHz |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
SMA |
|
阻抗 |
50Ω |
|
增益（最大） |
2 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
100W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |

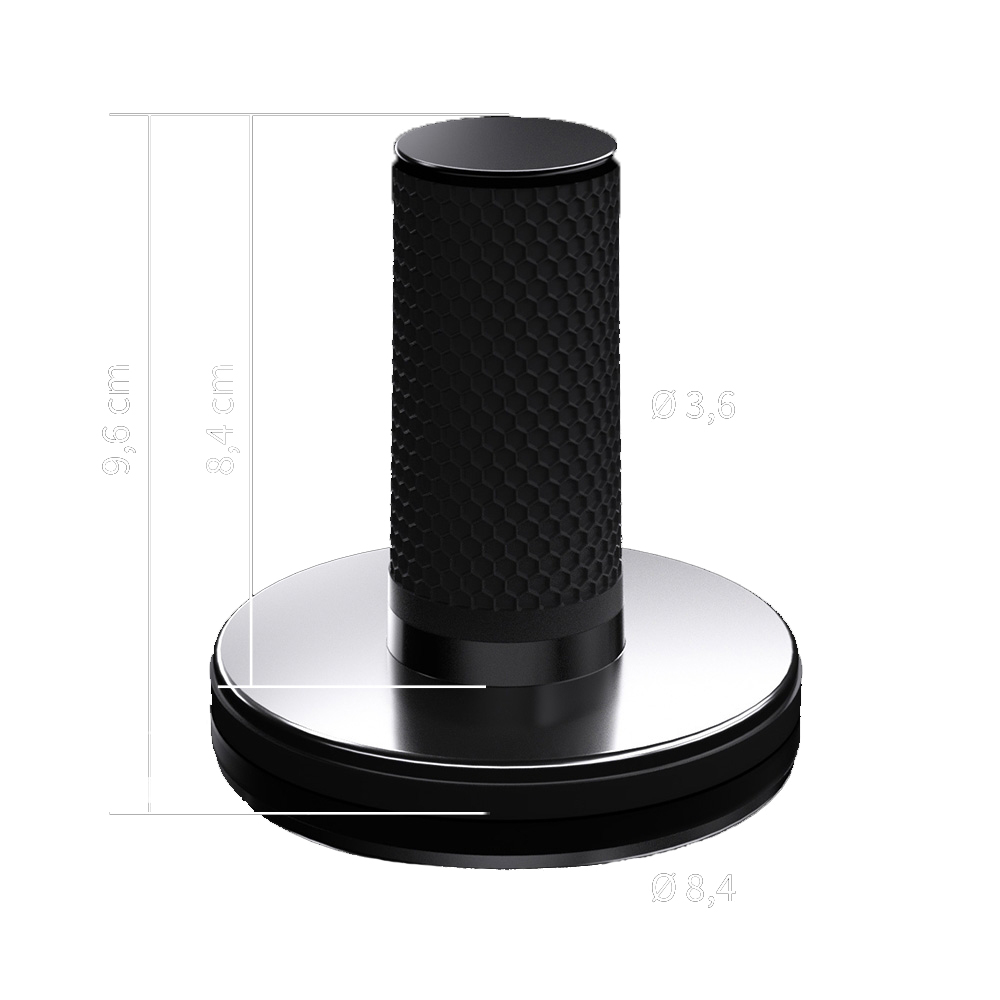

Ø 8.4 x H 9.6 cm (包括磁性底座+电缆) |
|
重量 / 附件 |
600 g； 3.6m线缆的磁性底座 |
|
质保
|
2 年 |
|
OmniLOG PRO 7060H |
|
|
频率范围 |
700MHz – 6GHz |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
SMA |
|
阻抗 |
50Ω |
|
增益（最大） |
2 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
100W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 8.4 x H 9.6 cm (包括磁性底座+电缆) |
|
重量 / 附件 |
600 g； 3.6m线缆的磁性底座 |
|
质保
|
2 年 |
|

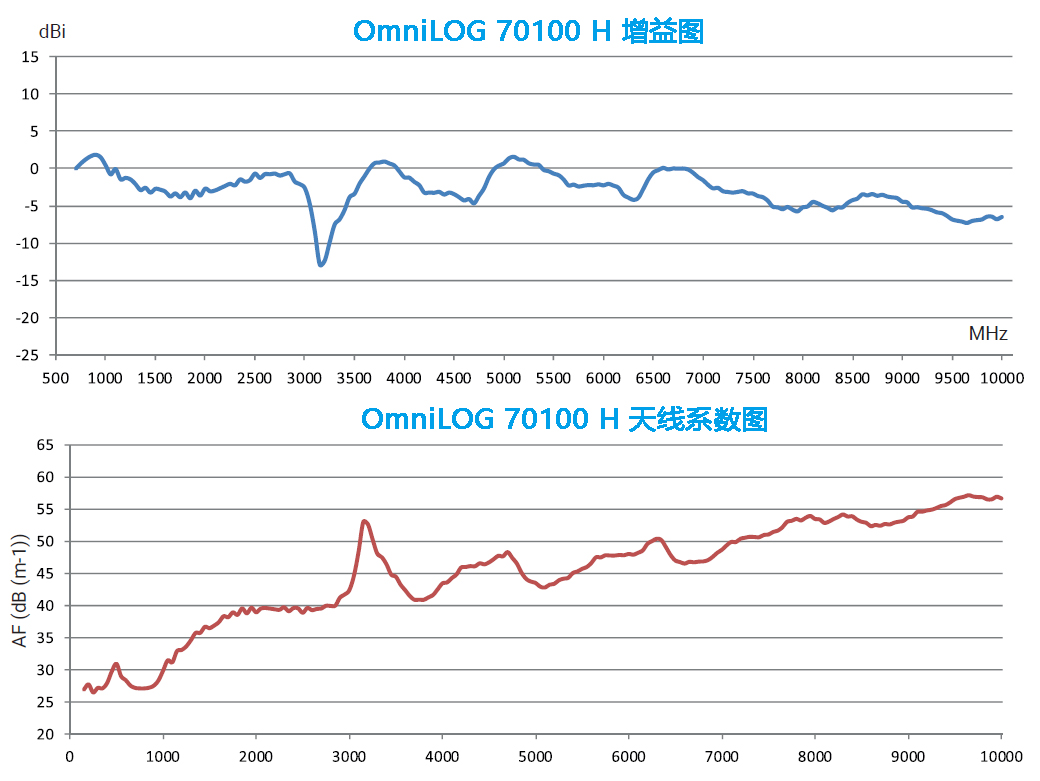

OmniLOG PRO 70100H |
|
|
频率范围 |
700MHz – 10GHz |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
SMA |
|
阻抗 |
50Ω |
|
增益（最大） |
2 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
100W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 8.4 x H 9.6 cm (包括磁性底座+电缆) |
|
重量 / 附件 |
600 g； 3.6m线缆的磁性底座 |
|
质保
|
2 年 |
|

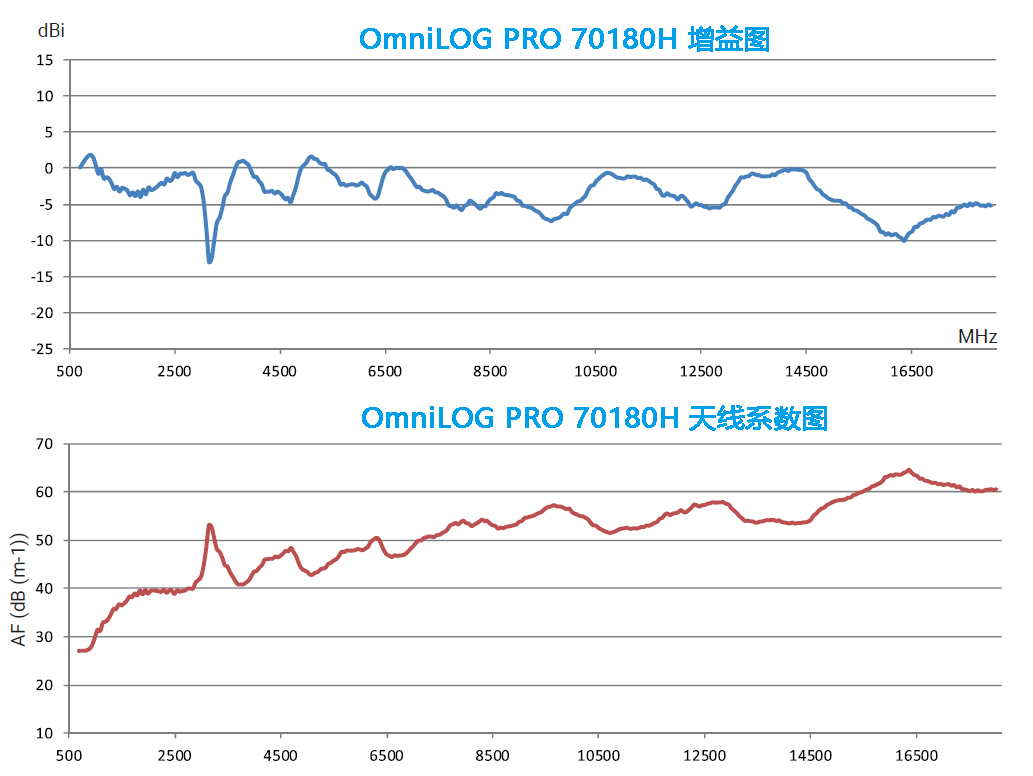

OmniLOG PRO 70180H |
|
|
频率范围 |
700MHz – 18GHz |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
SMA |
|
阻抗 |
50Ω |
|
增益（最大） |
2 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
100W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 8.4 x H 9.6 cm (包括磁性底座+电缆) |
|
重量 / 附件 |
600 g； 3.6m线缆的磁性底座 |
|
质保
|
2 年 |
