- 名称：OmniLOG PRO N 全向监测天线 150MHz-18GHz|1W
- 厂商：aaronia
型号：OmniLOG PRO N
描述：新的OmniLOG PRO系列有接收和发射两种不同天线，OmniLOG PRO超宽带且经济高效的接收天线（1 W[CW]）和 100 W大功率发射和接收天线OmniLOG PRO H。这些宽带天线非常适合径向各向同性测量，在实验室内进行测量、干扰检测或频率监控，也非常适合在户外使用，例如与汽车上的磁性底座
概述
新的OmniLOG PRO系列天线是超宽带和经济高效的接收天线，用于全向测量或频谱监测。
新的OmniLOG PRO系列有接收和发射两种不同天线，OmniLOG PRO超宽带且经济高效的接收天线（1 W[CW]）和 100 W大功率发射和接收天线OmniLOG PRO H。

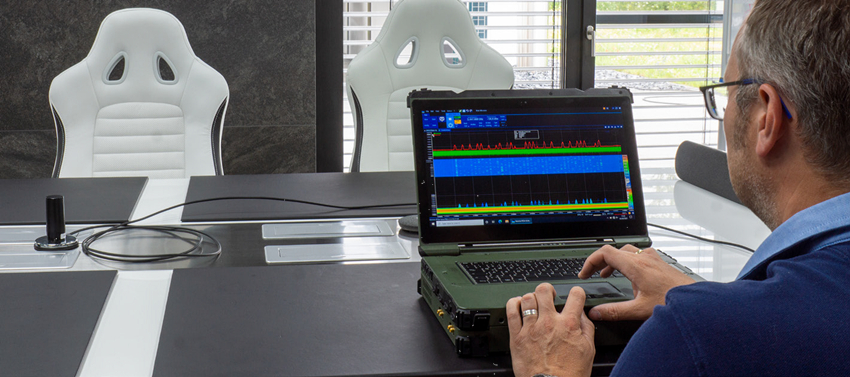

这些宽带天线非常适合径向各向同性测量，在实验室内进行测量、干扰检测或频率监控，也非常适合在户外使用，例如与汽车上的磁性底座。 根据类型，它们涵盖从 VHF 到 K 波段的所有射频源（例如，广播和电视、移动通信、DECT、蓝牙和 WLAN 等）。

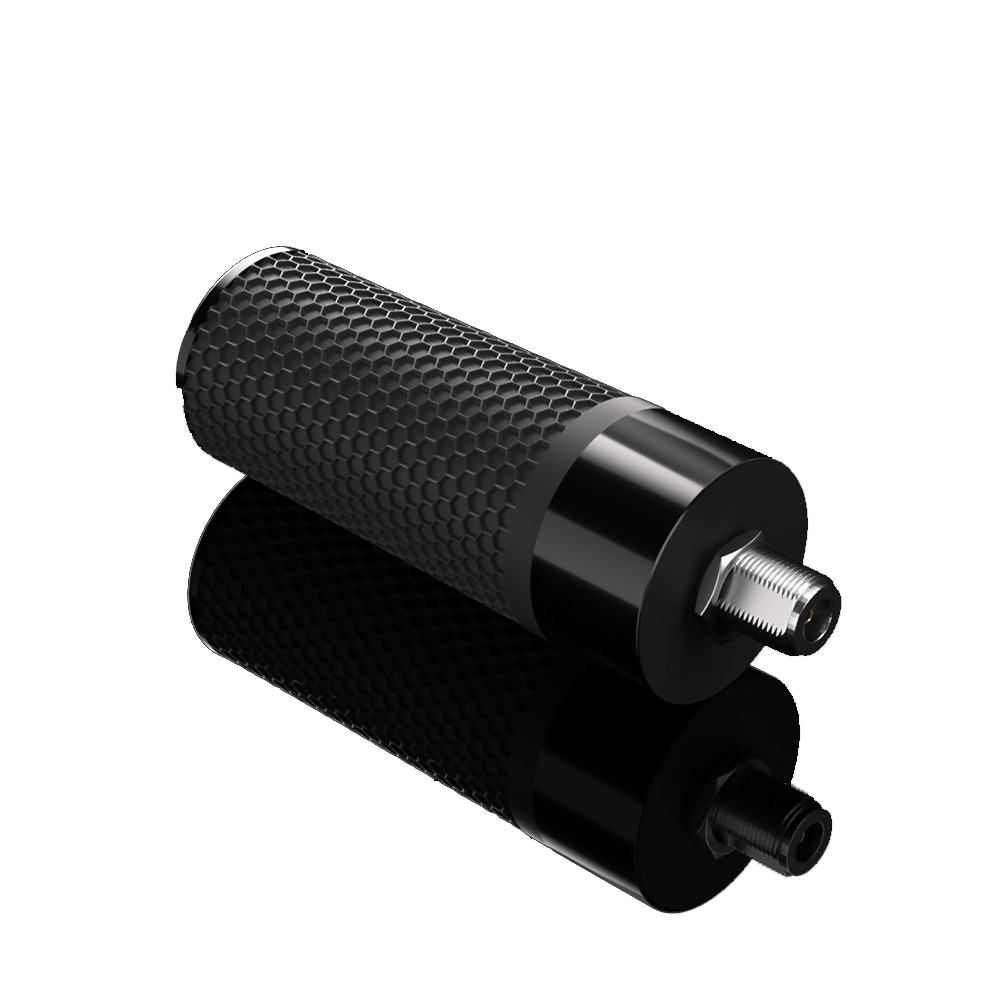

每个 OmniLOG PRO 都配备了适合户外使用（IP65 认证）的高科技天线外壳，以防止环境影响。天线磁性底座允许临时固定安装，例如在车顶上。天线在发货前会经过我们实验室的严格测试，保证的天线质量，通过这些测试，可以为每位客户提供 2年的天线完整保修。
OmniLOG PRO 接收天线提供四个不同频率范围的天线（OmniLOG PRO 频率默认为3G）
|
型号 |
名称 |
接口类型 |
频率范围 |
|
OmniLOG PRO N 1030 |
全向天线 |
N型（f） |
150MHz – 3GHz |
|
OmniLOG PRO N 1060 |
全向天线 |
N型（f） |
150MHz – 6GHz |
|
OmniLOG PRO N 10100 |
全向天线 |
N型（f） |
150MHz – 10GHz |
|
OmniLOG PRO N 10200 |
全向天线 |
N型（f） |
150MHz – 18GHz |
产品特点
150MHz到18GHz超宽带
4个不同频率范围，满足不同选择
最大接收 1W （CW）
全向天线 小区便携
IP65认证 防止环境影响
磁性底座 方便固定
低成本 高效益
适合任何频谱分析仪
应用实例
全方位测量
非公共频段的频谱监测
无干扰的移动通信
干扰查找
技术规格
|

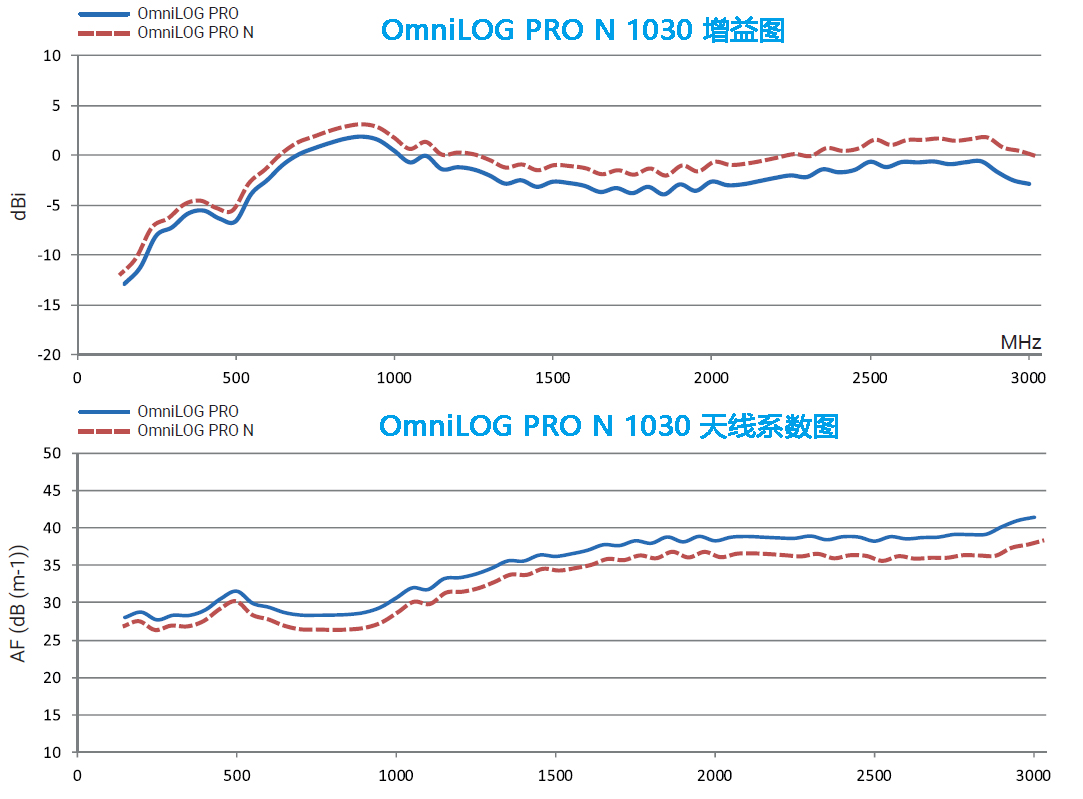

OmniLOG PRO N 1030 |
|
|
频率范围 |
150MHz – 3GHz （可从 80MHz 使用） |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
N（f） |
|
阻抗 |
50Ω |
|
增益（最大） |
5 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
1W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 3.6 x H 11 cm |
|
重量 / 附件 |

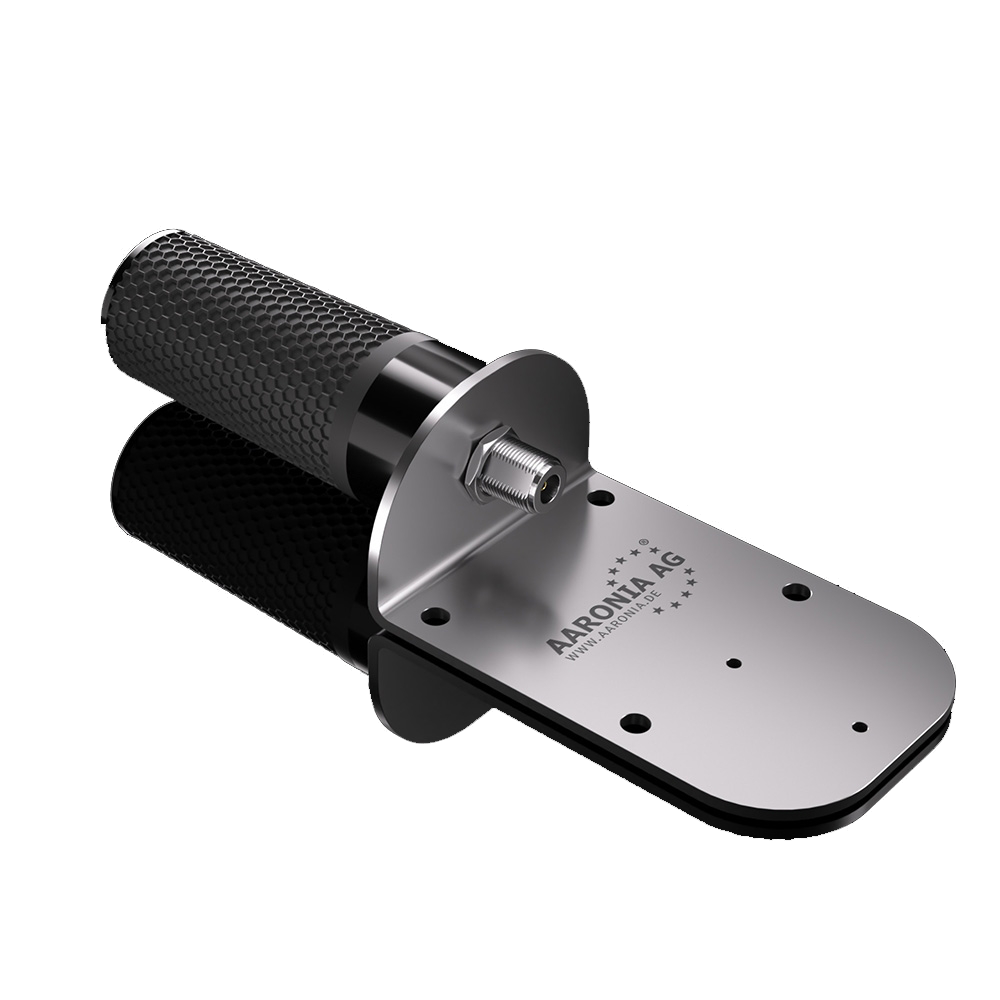

255 g；安装支架（带螺丝）、N-SMA转接器 |
|
质保 |
2 年 |
|

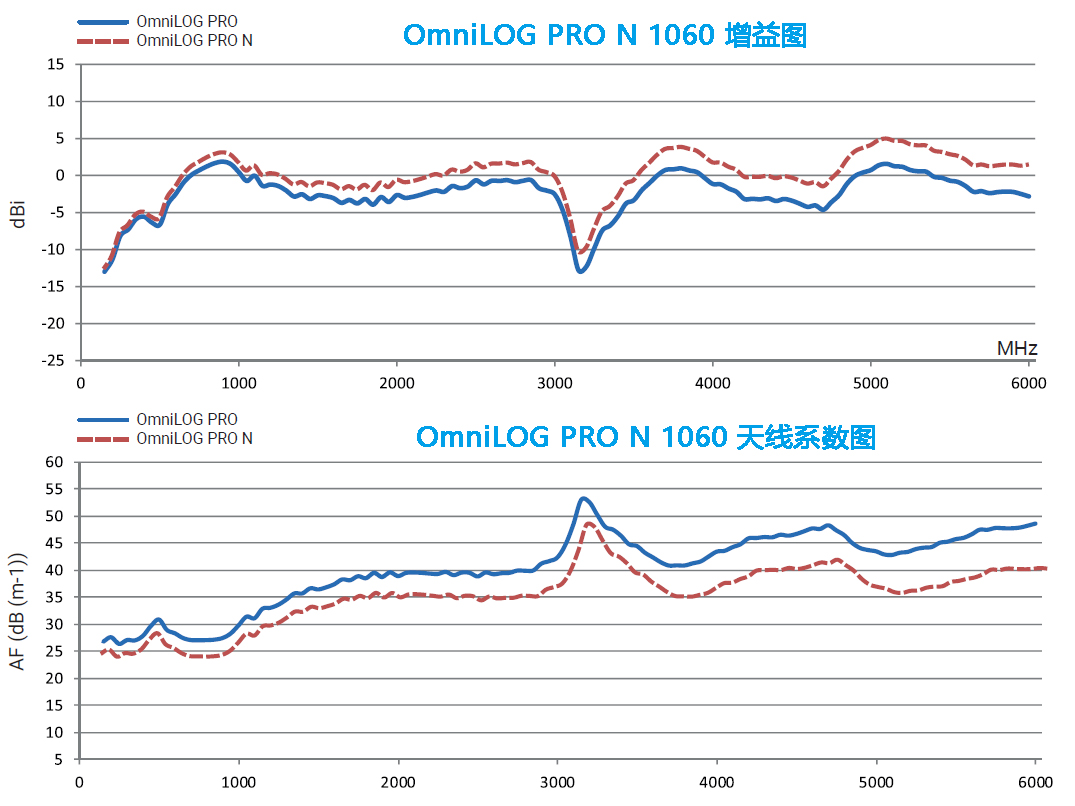

OmniLOG PRO N 1060 |
|
|
频率范围 |
150MHz – 6GHz （可从 80MHz 使用） |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
N（f） |
|
阻抗 |
50Ω |
|
增益（最大） |
5 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
1W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 3.6 x H 11 cm |
|
重量 / 附件 |
255 g；安装支架（带螺丝）、N-SMA转接器 |
|
质保 |
2 年 |
|

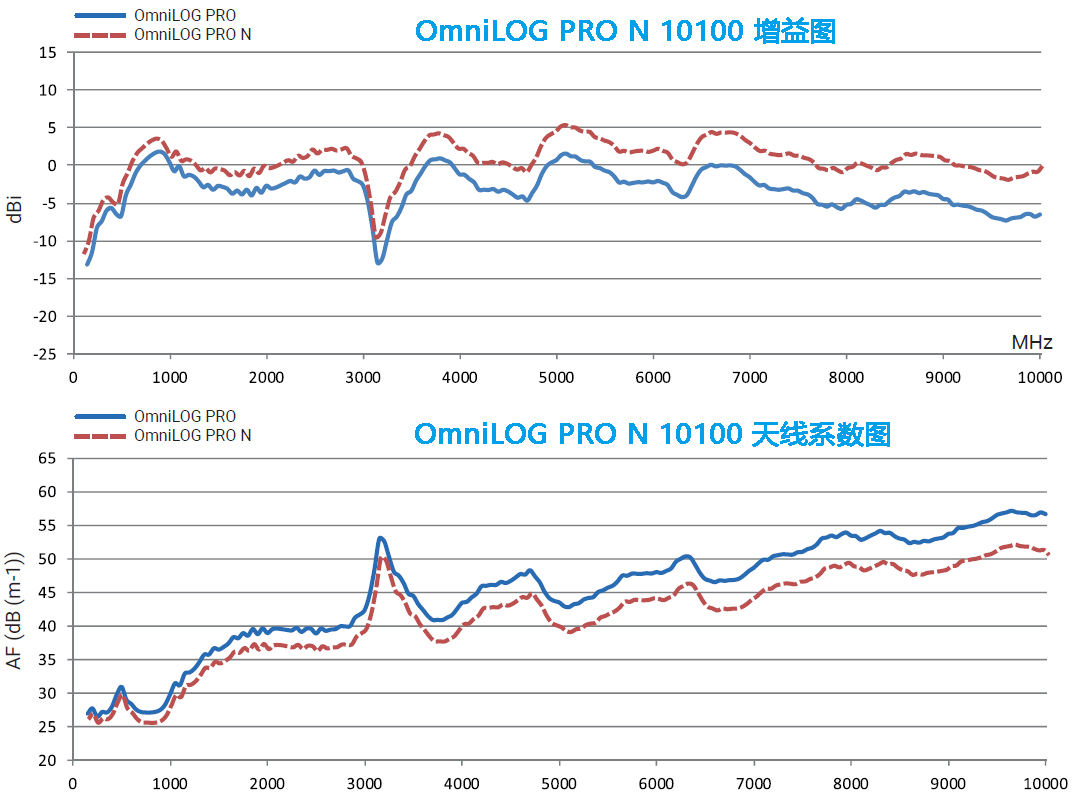

OmniLOG PRO N 10100 |
|
|
频率范围 |
150MHz – 10GHz （可从 80MHz 使用） |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
N（f） |
|
阻抗 |
50Ω |
|
增益（最大） |
5 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
1W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 3.6 x H 11 cm |
|
重量 / 附件 |
255 g；安装支架（带螺丝）、N-SMA转接器 |
|
质保 |
2 年 |
|

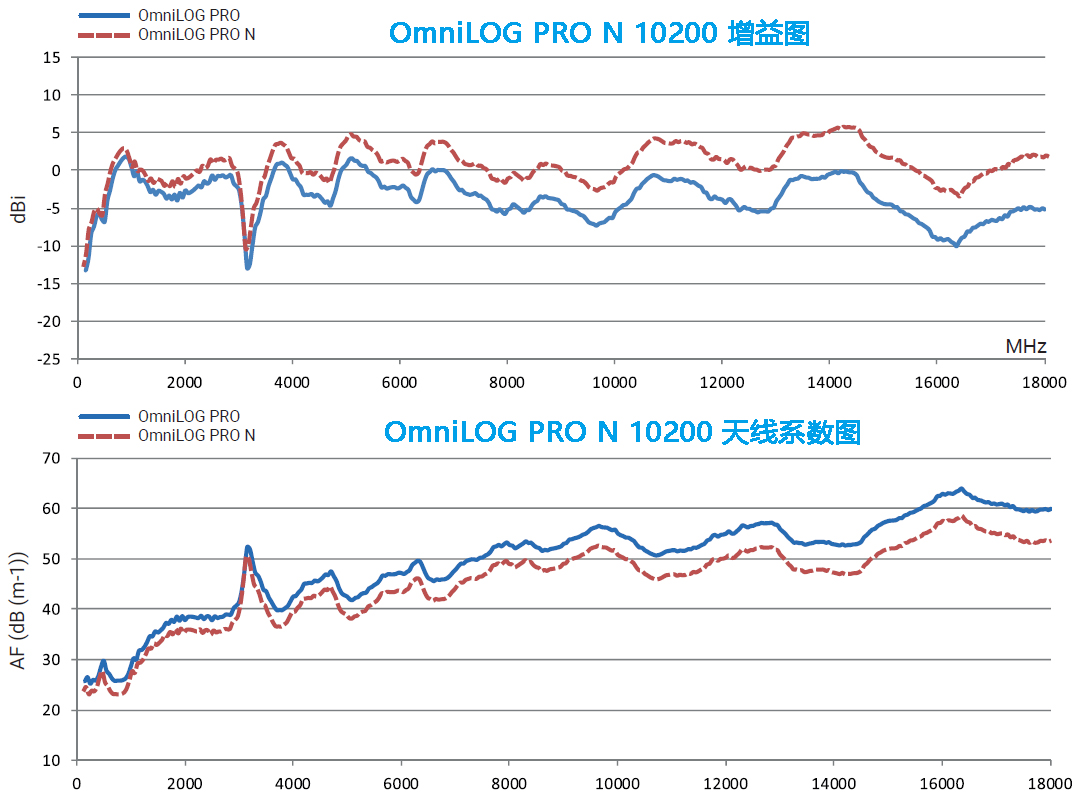

OmniLOG PRO N 10200 |
|
|
频率范围 |
150MHz – 18GHz （可从 80MHz-20GHz 使用） |
|
类型 |
径向全向天线 |
|
极化 |
垂直、线性 |
|
RF接口 |
N（f） |
|
阻抗 |
50Ω |
|
增益 |
5 dBi |
|
VSWR |
< 2.5 : 1 |
|
最大输入功率 |
1W |
|
温度范围 |
-40℃ - +70℃ |
|
相对湿度 |
0 % - 95 % |
|
尺寸 |
Ø 3.6 x H 11 cm |
|
重量 / 附件 |
255 g；安装支架（带螺丝）、N-SMA转接器 |
|
质保 |
2 年 |
