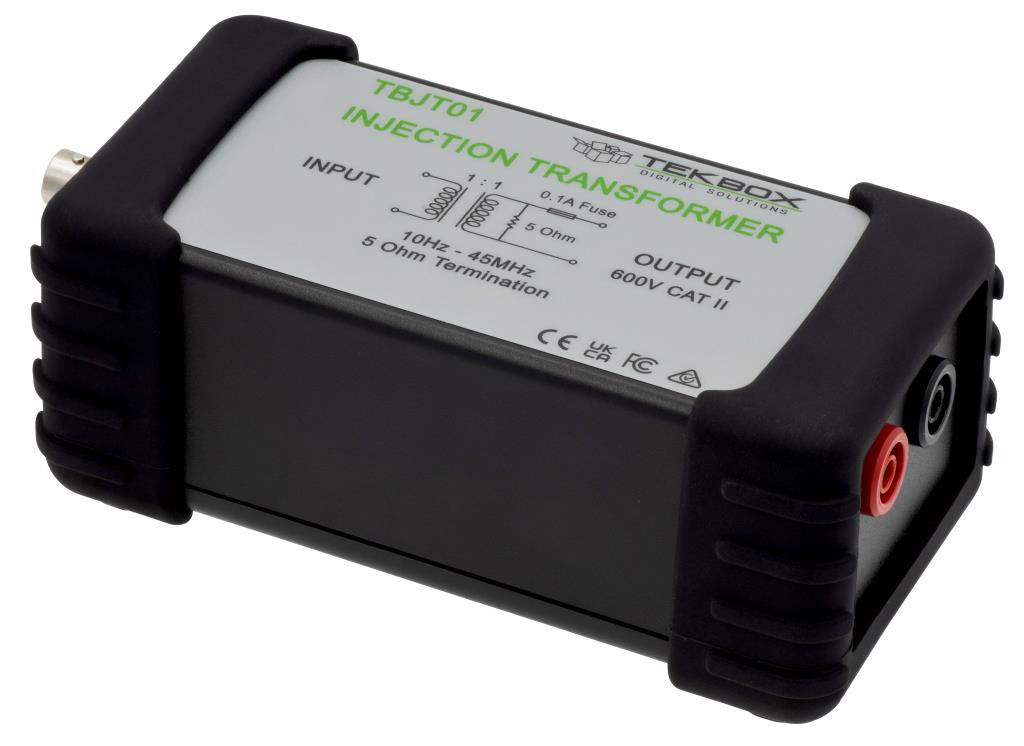

TBJT01宽带注入变压器是用于控制回路稳定性测量的宽带注入变压器，它在信号源和控制回路之间提供电流隔离。注入变压器内部端接5欧姆电阻器，并用100 mA保险丝保护。可用频率范围为10 Hz至45 MHz。

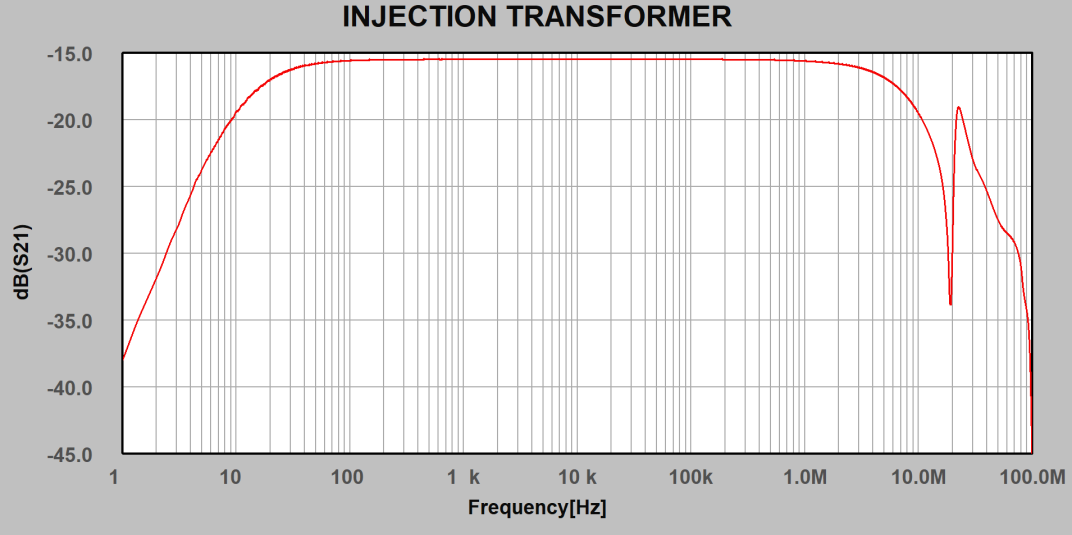

频率响应
2. 技术指标
|
合规性 |
ROHS |
|
终端电阻 |
5Ω |
|
保险丝 |
100 mA（力特 0451.100MRL）；次级（输出）侧 |
|
匝数比 |
1：1 |
|
特征频率范围 |
1Hz – 100MHz |
|
可用频率范围 |
10Hz – 45MHz |
|
3 dB 频率范围 |
15Hz – 9MHz |
|
插入损耗（S21） |
15.5 dB 典型值 |
|
电容 |
90 pF @ 1KHz, 初级到次级绕组 |
|
直流饱和电流 |
12mA |
|
最大限度（额定电压） |
600V CAT II，初级到次级绕组 |
|
输入连接器 |
50Ω BNC 母头 |
|
输出连接器 |
4mm 安全香蕉插孔，20mm间距 |
|
工作温度范围 |
0℃ ~ 60℃ |
|
外壳尺寸 |
70 x 60 x 140 mm |
|
重量 |
250g |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
