- 名称:TBSWR-60K500测量电桥
- 厂商:TEKBOX
型号:TBSWR-60K500
描述:TBSWR-60K500测量电桥大功率VSWR电桥设计用于使用BCI探头(替代法)进行EMC抗扰度测试装置中的正向/反向功率测量以及 HF(3MHz-30MHz)和 VHF(30MHz-300MHz)范围内的一般高功率应用。该电桥结合了定向电桥的宽频率范围和方向性以及定向耦合器的低插入损耗和功率处理能力。
TBSWR-60K500测量电桥大功率VSWR电桥设计用于使用BCI探头(替代法)进行EMC抗扰度测试装置中的正向/反向功率测量以及 HF(3MHz-30MHz)和 VHF(30MHz-300MHz)范围内的一般高功率应用。该电桥结合了定向电桥的宽频率范围和方向性以及定向耦合器的低插入损耗和功率处理能力。

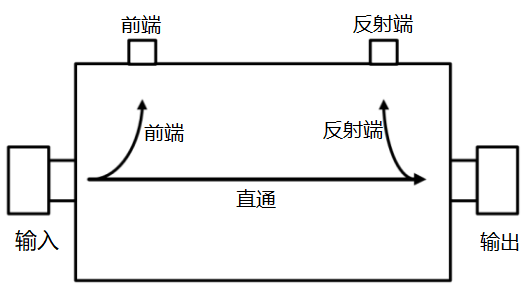

l产品特点
200W高功率、低插入损耗
外观设计简单方便
技术指标
频率范围 |
60KHz-500MHz |
方向性 |
60KHz-500MHz >20dB 150KHz-300MHz >25dB 200KHz-30MHz >30dB |
耦合性 |
60KHz – 100MHz @ -50dB ± 0.7dB 100MHz – 500MHz @ -50dB ﹢0.7/ -10dB |
插入损耗 |
60KHz – 200MHz < 0.15dB 200MHz – 500MHz < 0.6dB |
最大功率 |
60KHz – 200MHz @ 200W(CW) 200MHz – 500MHz @ 100W(CW) *短时间350W @ 最长1分钟,输出短路/开路@最大80W |
工作温度范围 |
-20℃ to +40℃ |
阻抗 |
50Ω |
端口匹配 |
>20dB |
RF接口(直通端口) |
N型-母头 |
RF接口(耦合端口) |
SMA-母头 |
尺寸 |
113 x 60 x 35 mm |
重量 |
280 g |
质保 |
1年 |
