- 名称：TBLLA-2M三环天线（Large Loop Antenna）9K-30M
- 厂商：TEKBOX
型号：TBLLA-2M
描述：TBLLA-2M三环天线（Large Loop Antenna）9K-30M是一款符合 CISPR 16-1-4 和 CISPR 15 / EN 55015 标准要求的三轴正交大型环形天线 (LLA)，专用于测量灯具发射的磁场感应电流。该天线配备校准偶极子TBLLA-CDP，用于验证天线的磁场灵敏度性能。
TBLLA-2M三环天线（Large Loop Antenna）9K-30M是一款符合 CISPR 16-1-4 和 CISPR 15 / EN 55015 标准要求的三轴正交大型环形天线 (LLA)，专用于测量灯具发射的磁场感应电流。该天线配备校准偶极子 TBLLA-CDP，用于验证天线的磁场灵敏度性能。
系统组成：

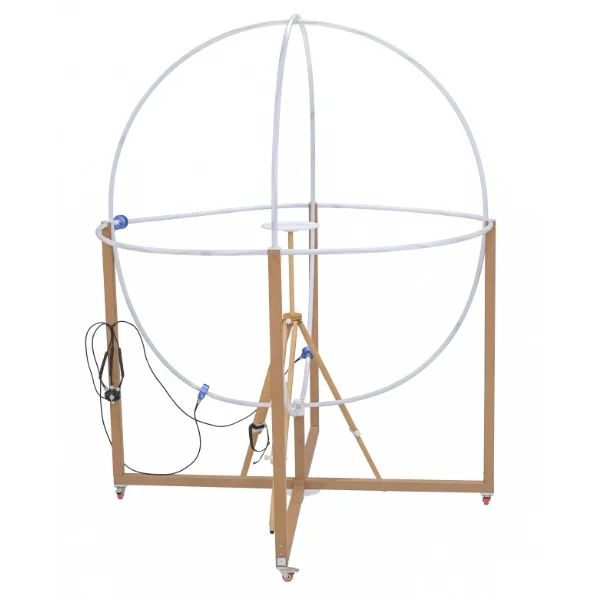

1. TBLLA-2M 大型环形天线：
o 由三个直径为2米、相互垂直的环形天线组成，分别位于三个正交平面（X/Y/Z）上。
o 安装于轻质空心WPC框架上，整体高度为2.5米，环形天线最低点距地面0.5米。
o 每个环形天线单元接收垂直于其所在平面的磁场辐射，并生成与H场辐射强度成正比的电压信号。
2. 校准偶极子 TBLLA-CDP：
o 用于验证大型环形天线的磁场灵敏度。
o 通过将校准偶极子连接至50Ω射频信号发生器的RF输出端，辐射已知磁场，以验证环形天线的性能。
验证方法：
· 校准偶极子置于CISPR-16-1-4标准中图C.7所示的八个位置，测量每个位置在9 kHz至30 MHz频率范围内的感应电流。
· 测量频率点至少包括：9 kHz、100 kHz、1 MHz、2 MHz、3 MHz、5 MHz、10 MHz、15 MHz、20 MHz、25 MHz和30 MHz。
· 每个校准偶极子位置均位于被测环形天线的平面内，共需进行24组测量。
· 每个平面和频率点的八个位置测量结果取平均值，最终每个频率点得到3个值。
配套设备：
· 三台TekBox TBCCP1-2K70同轴射频电流监测探头（传感器），传输阻抗为0 dBΩ（1V/A），频率范围为9 kHz至30 MHz。
· 所有必需的同轴电缆、铁氧体夹、手动射频同轴开关（用于选择环形天线）以及带有塑料DUT支撑板的TBTP3三脚架。
TBLLA-2M 与校准偶极子 TBLLA-CDP 的组合为灯具磁场辐射测量提供了完整的解决方案，确保测量结果符合国际标准要求。
TBLLA-2M三环天线（Large Loop Antenna）9K-30M
技术指标
|
类型 |
大型环路天线（三环天线） |
|
|
频率范围 |
20MHz – 1000MHz |
|
|
遵循标准 |
CISPR 16-1-4, CISPR 15 |
|
|
环路 |
3个相互垂直环，直径2m |
|
|
环路结构 |
RG223U同轴线缆，横截面切口 |
|
|
RF转换器传输阻抗 |
0dBΩ @1V/m @典型 @ 9KHz-30MHz |
|
|
RF转换器连接器 |
N型，50Ω |
|
|
天线系数验证 |
±2dB @ CISPR 16-1-4 规范2m直接LLA |
|
|
有效天线校准系数 |
0 dB |
|
|
铁氧体吸收体的共模电阻 |
＞200Ω @ 10MHz |
|
|
尺寸 |
|
|
|
重量 |
25 kg |
|
|
质保 |
1年 |
