- 名称：TBMA11对数周期天线130MH-6GHz
- 厂商：TEKBOX
型号：TBMA11
描述：TBMA11对数周期天线130MH-6GHz1是一款经济实惠的对数周期测量天线，适用于辐射噪声EMC一致性预测试和通信测试也可通信天线使用。
TBMA11对数周期天线130MH-6GHz
TBMA11是一款经济实惠的对数周期测量天线，适用于辐射噪声EMC一致性预测试和通信测试也可通信天线使用。
BMA11 在130 MHz 至 6000 MHz范围内进行了特性表征，其电压驻波比和天线系数均达到对数周期测量天线的典型水平。
TBMA11是一款中等尺寸的对数周期天线，其辐射元件和支撑梁由铝合金制成。它配备了标准的N型母头连接器，天线提供了一个直径为22mm的安装轴。可使用选配件TBTP5固定支架以及TBMA8-PA安装适配器
TBMA11对数周期天线130MH-6GHz
|
类型 |
对数周期天线 |
|
频率范围 |
130MHz – 6GHz |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
VSWR |
< 2.1 :1 @ 频率范围，1.45 :1 @平均 |
|
增益 |
4 ~ 8.5 dBi @ 3m |
|
天线系数 |
7 ~ 41 dB/m @ 3m |
|
输入功率 |
130W @ 最大 |
|
尺寸 |
1296 x 1140 x 100 mm |
|
重量 |
3.3 kg |
|
固定安装 |
22mm 安装轴 |
|
质保 |
1年 |
|
标准配置 |

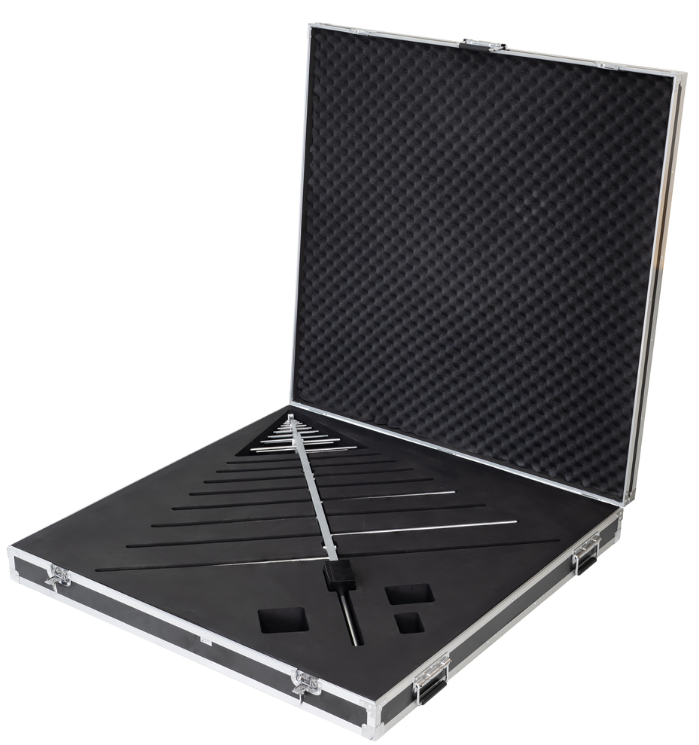

天线、适配器、转接头、包装箱 |
