- 名称：TBDCA1直流耦合功率放大器DC-10MHz
- 厂商：TEKBOX
型号：TBDCA1
描述：TBDCA1直流耦合功率放大器DC-10MHz是一款低输出阻抗的直流耦合功率放大器。它可提供高达150WRMS，3dB带宽具有从DC到3MHz， 输出电压范围高达55 Vpp，最大连续输出电流为10ARMS，最高使用频率范围可达DC至10 MHz。
TBDCA1直流耦合功率放大器DC-10MHz是一款低输出阻抗的直流耦合功率放大器。它可提供高达150WRMS，3dB带宽具有从DC到3MHz， 输出电压范围高达55 Vpp，最大连续输出电流为10ARMS，最高使用频率范围可达DC至10 MHz。
应用
n 任意波形发生器的通用输出放大器
n 根据ISO 16750-2和ISO 7637-2进行应力测试
n 电源输入阻抗测量
n 用于MIL-STD-461H、CS109的结构电流注入
n 用于MIL-STD-461H、CS101或RTCA/DO-160第18节的电压纹波注入
n 根据ISO 11452-10、SAE J1113-2及各种汽车制造商特定标准进行抗扰度测试
n 用于驱动亥姆霍兹线圈或环形天线的射频功率放大器
安全
在运行期间，TBDCA1的输出端子上可能存在高电压。
警告：电击危险

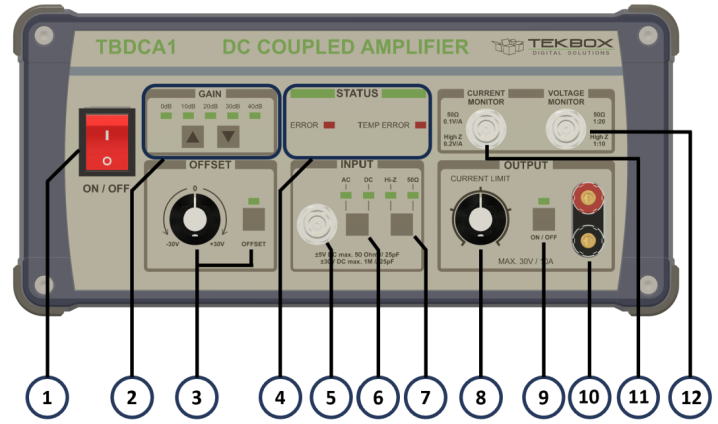

1）电源开关
2）电压增益；上电后为0 dB；使用上/下按钮设置所需的电压增益
3）可调直流偏置；最大± 25V；上电后为OFF；按下按钮开启/关闭偏置
4）LED状态
TEMP ERROR ： 温度过高，指示输出温度过高
ERROR：功能错误指示
1次脉冲-I2C错误
2次脉冲 - ± 15V电源，电压超出范围
3次脉冲 - ± 36V电源，电压超出范围
4次脉冲 - ± 36V电源，过流
5次脉冲 - 过温错误
6次脉冲 - ± 15V电源，过流
恢复正常安全负载条件，并按下输出按钮5秒以复位放大器。
5）信号输入；BNC母头
6）输入耦合选择器；上电后为直流耦合；按下按钮在交流耦合和直流耦合之间切换
7）输入阻抗选择器；上电后为高阻；按下按钮在50 Ω和高阻抗之间切换
8）输出电流限制电位器；最大电流限制：± 12 A
9）放大器输出开关；上电后为OFF；按下按钮启用输出；请注意，输出端子并非物理上连接/断开；该开关用信号路径
10）放大器输出端子
11）电流监测输出；反相；BNC母头；跨阻：0.1 V/A @ 50 Ω；0.2 V/A @ 高阻
12）电压监测输出；BNC母头；分压比：1 : 20 @ 50 Ω；1 : 10 @ 高阻
TBDCA1直流耦合功率放大器DC-10MHz
技术规格
|
频率范围 |
DC-3MHz@3dB带宽（可用至 10MHz） |
|
输出功率 |
150W，取决于负载阻抗 |
|
电压增益 |
可切换，0dB / 10dB / 20dB / 30dB / 40dB |
|
工作温度 |
-20°C 至 +40°C |
|
尺寸 |
300*150*420mm |
|
重量 |
10kg |
|
输出规格 |
|
|
标称输出功率 |
150W @ R LOAD ≤ 2 Ω 80W @ R LOAD ≤ 4 Ω 30W @ R LOAD ≤ 12 Ω |
|
最大输出电压 |
56V pp |
|
最大连续输出电流 |
10A RMS |
|
最大输出电流 |
20A @ 持续30s |
|
最小输出阻抗 |
0.5Ω |
|
输出失调电压 |
可调 ± 25 V |
|
输出连接器 |
4mm 接线柱 |
|
电压监测输出 |
分压比 1:20 @50Ω ； 1:10 @ 高阻，BNC母头 |
|
电流监测输出 |
跨阻 0.1V/A @ 50Ω ； 0.2V/A @高阻， BNC母头 |
|
电流限制 |
可调 0 - ±12A |
|
上升时间 |
典型值 ≥ 20 ns ； 振铃取决于负载电感和电缆长度 |
|
输入规格 |
|
|
输入耦合 |
AC/DC 可切换 |
|
输入阻抗 |
50Ω / 高阻 可切换 |
|
输入电压范围 |
±3V（6Vpp），用于0dB增益下的最大输出功率 |
|
最大输入电压额定值 |
±5V @ 50Ω输入阻抗， ±30V @ 高阻 |
|
输入连接器 |
BNC母头 |
|
电源规格 |
|
|
工作电压 |
90V-260V , 50/60Hz |
|
最大电流消耗 |
9A @ 115VAC ， 4.5A @ 230VAC |
|
连接器 |
EN 60320 ,C14 |
