- 名称：HyperLOG30XX有源对数周期天线（380M-20G）
- 厂商：aaronia
型号：HyperLOG30xx
描述：HyperLOG30100X是一款高增益宽频段定向对数周期天线，天线采用电路板印制，防水塑料外壳保护，体积小巧便携
概述：
HyperLOG30100X是一款高增益宽频段定向对数周期天线，天线采用电路板印制，防水塑料外壳保护，体积小巧便携；具有非常强的方向性，非常适合户外无线电发射/接收使用；与何频谱仪结合使用，构成简易型EMI预测，满足无线、民用、军用、汽车电子EMI测试的频率范围；天线频宽范围高达10GHz，完全覆盖GSM、LTE、WIFI、GPS、雷达…等无线电信号；
特点：
适用任何频谱分析仪/接收机
宽频段，覆盖各种无线信号频率范围
高增益，具有较强的方向性
高精度，适合各种环境下测试
坚固设计，轻便易携带
镀金工艺 性能稳定
完美设计天线保护罩
应用：
接收天线
发射天线
EMI测试
电磁环境评估
..........

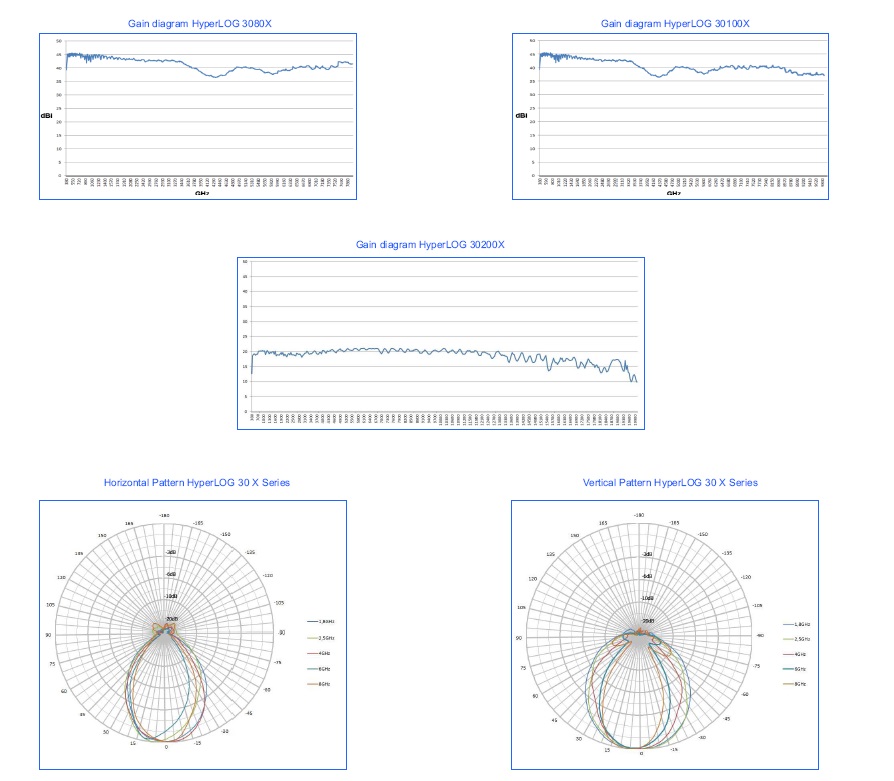

天线图：
HyperLOG30xx系列有源对周期天线
|
|
HyperLOG 4025X |
HyperLOG 4040X |
HyperLOG 4060X |
HyperLOG 3080X |
HyperLOG 30100X |
|
频率范围 |
400M-2.5G |
400M-4G |
400M-6G |
380M-8G |
380M-10G |
|
最大输入功率 |
100W（AM 400M） |
100W（AM 400M） |
100W（AM 400M） |
100W（AM 400M） |
100W（AM 400M） |
|
阻抗 |
50欧姆 |
50欧姆 |
50欧姆 |
50欧姆 |
50欧姆 |
|
VSWR 驻波比 |
< 1:2 |
< 1:2 |
< 1:2 |
< 1:2.5 |
< 1:2.5 |
|
增益 |
44dBi |
44dBi |
45dBi |
45dBi |
45dBi |
|
天线因子 |
详细资料 |
详细资料 |
详细资料 |
详细资料 |
详细资料 |
|
RF连接 |
SMA |
SMA |
SMA |
SMA |
SMA |
|
三脚架 连接 |
1/4”螺纹 |
1/4”螺纹 |
1/4”螺纹 |
1/4”螺纹 |
1/4”螺纹 |
|
校准点 |
211（10M步进） |
361（10M步进） |
561（10M步进） |
763（10M步进） |
963（10M步进） |
|
尺寸 |
长宽深（590×360×30）mm |
长宽深（590×360×30）mm |
长宽深（590×360×30）mm |
长宽深（590×360×30）mm |
长宽深（590×360×30）mm |
|
重量 |
1.4Kg |
1.4Kg |
1.4Kg |
1.4Kg |
1.4Kg |
订货信息：
有源对数周期天线 HyperLOG 40XX 系列
标准配置：SMA连接线、SMA连接头、N头、手握式三脚架、电源适配器、放大器（有源系列）、包装箱
