名称:RMS-0740天线辐射测量系统
厂商:Megiq
型号:RMS0740
描述:RMS-0740天线辐射测量系统是一个紧凑型的测试系统,唯一可以在常规环境(非屏蔽室环境)下3轴旋转测量辐射图和总辐射功率(TRP)的系统。这通常在电波暗室里面测量避免反射影响测量,RMS有一个智能天线设计来减少反射灵敏度。那样在小实验室或办公室里就可以进行辐射测量。
产品概述:
       RMS-0740天线辐射测量系统是一个紧凑型的测试系统,唯一可以在常规环境(非屏蔽室环境)下3轴旋转测量辐射图和总辐射功率(TRP)的系统。这通常在电波暗室里面测量避免反射影响测量,RMS有一个智能天线设计来减少反射灵敏度。那样在小实验室或办公室里就可以进行辐射测量。


       RMS-0740天线辐射测量系统频率范围700MHz至4GHz,非常适合天线辐射方向图、天线增益、ERP、TRP、电场强度测试。


       在飞利浦创新服务电波暗室实验室里进行大量的评估显示,在普通环境里RMS可以得到和电波暗室测量可比的结果。

       在无线设备的开发和评估过程中,RMS测试系统已被证明是一项必备的工具。耗时的测试范围和测试实验室测量所节省的费用是RMS测试系统所具有的巨大价值。


产品特点:
频率范围700MHz至4GHz                 每个轴和半3D图
RF恒定载波辐射模式测量                  辐射功率ERP(dBm)、天线增益(dBi)、场强(dBuV/m)图形
非屏蔽环境下测量                             计算TRP、最大值、最小值和平均辐射
测量距离0.8到3米                              PC测量软件支持设置、旋转控制、图形、数据存储和报告生成
同时测量水平和垂直极化                   可选发生器输出用于独立的天线测量
同时测量谐波辐射                             可选重型转台(30kg)
3-axis测量(1 turn per axis)
最小步长2度
狭窄的天线波束宽度用于非暗室环境
狭窄的接收带宽用于非屏蔽环境


在几分钟内测量天线参数            不需要在屏蔽暗室下进行


分享:

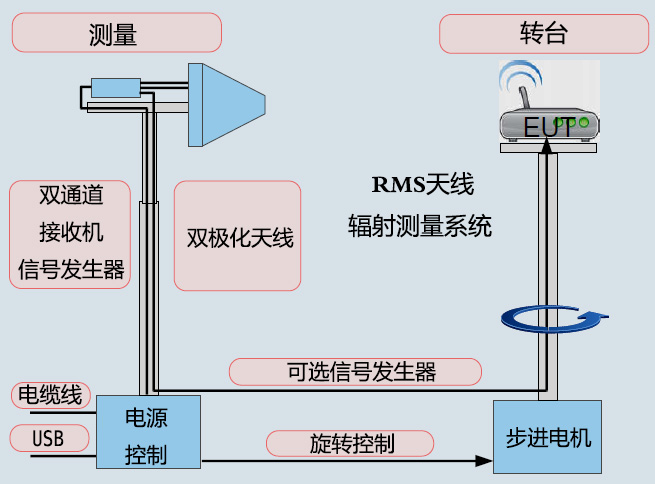

RMS-0740天线辐射测量系统



测量                                                             转台

天线高度100至170cm                                 高度70至130cm

双极化天线                                                  步进电机驱动

双通道测量接收机                                        旋转/每次30秒

发生器输出(选件)                                    平稳加速

旋转控制单元                                              最大载重7.5kg @ EUT

电源                                                            可选桌面100*50cm 30kg

用于计算机控制的USB连接                         可选精度测量报告

主电源连接

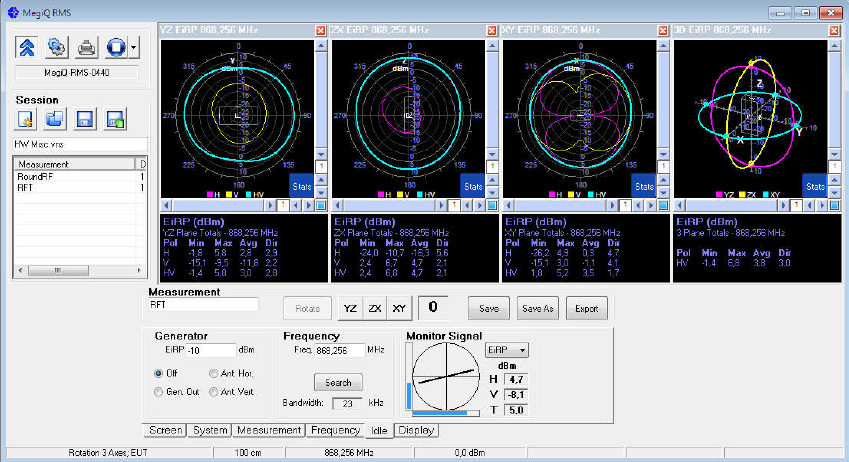

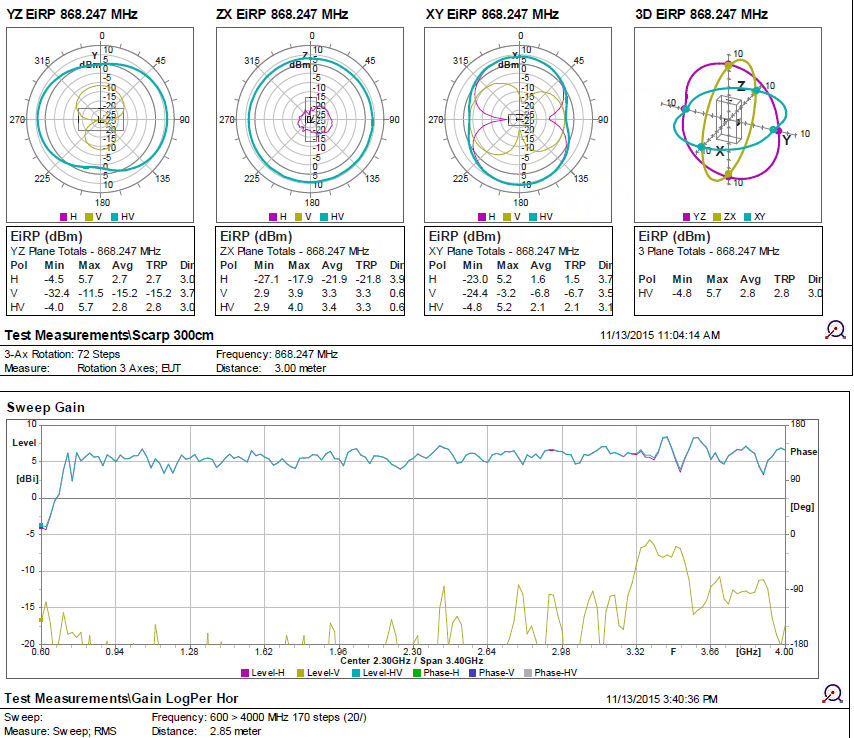

测量RMS旋转台上EUT辐射,围绕X,YZ轴旋转时,软件会绘制图形并计算包括总辐射功率(TRP)在内的数据。每个测量点可以包含多个频率的扫描,以便可以在一个旋转过程中测量多个辐射图

使用发生器选件,RMS还可以进行天线扫描并计算显示频率点上的天线增益。

RMS附带一个小型设备的固定夹具,可以方便的将EUT固定在台面上的正交位置,系统可以很好的跟踪天线轴。

RMS系统在相对大的空间内工作非常好,4*4*3m房间内工作频率800MHz以上。对于较小的空间内,可能需要做一些吸波处理。
