- 名称：TBL5016-1 16A线性阻抗稳定网络（LISN）9K-30M CISPR1...
- 厂商：TB
型号：TBL5016-1
描述：TBL5016-1 16A线性阻抗稳定网络（LISN）是设置直流或交流供电电子设备的传导噪声测量所需的设备。它是根据CISPR 16-1-2和MIL-STD-461F标准设计的，其频率范围为9kHz至100 MHz。
概述
TBL5016-1 50µH LISN是设置直流或交流供电电子设备的传导噪声测量所需的设备。它是根据CISPR 16-1-2和MIL-STD-461F标准设计的，其频率范围为9kHz至100 MHz。
除了进行传导噪声测量外，LISN还用于为各种其他标准化测试建立定义的阻抗。
LISN是50Ω/ 50µH + 5Ω单线设计，具有高电流跳线，可短路5 Ohm电阻，并根据CISPR 16-1-2将其配置为50Ω/ 50µH LISN。LISN的特征频率高达100 MHz，这意味着LISN可以用于9 kHz至100 MHz的组合范围。

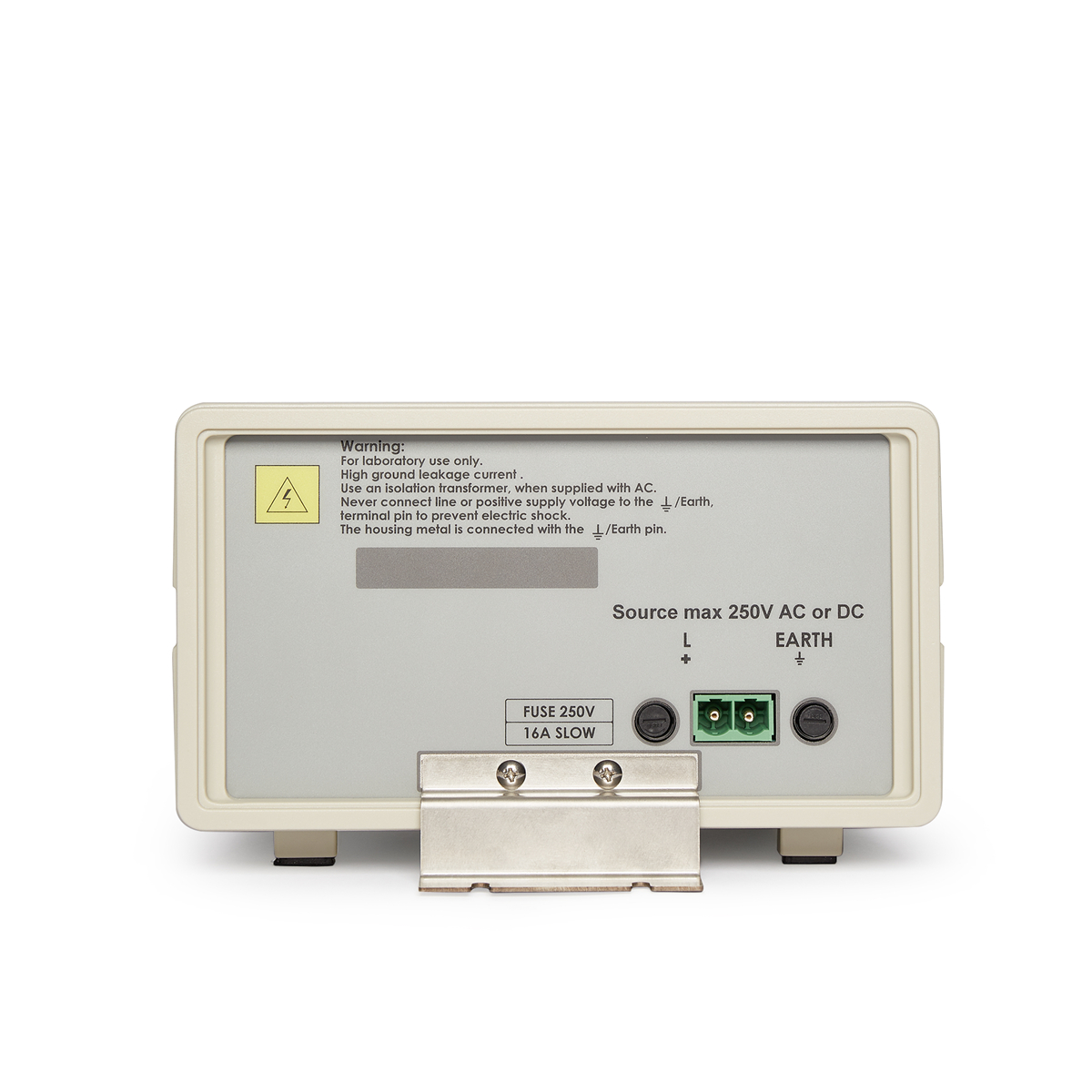

LISN插入DUT（被测设备）的电源线中。可以使用频谱分析仪或测量接收器在BNC连接器处测量DUT的电源端子上存在的传导噪声。源（电源）端和DUT端通过50µH电感去耦。DC或单相测量通常需要一对TBL5016-1。将其与Tekbox LISN Mate结合使用，可以分别测量共模和差模噪声。具有三相电源的DUT需要三或四块TBL5016-1，具体取决于产品是以三角形配置还是星形配置提供。

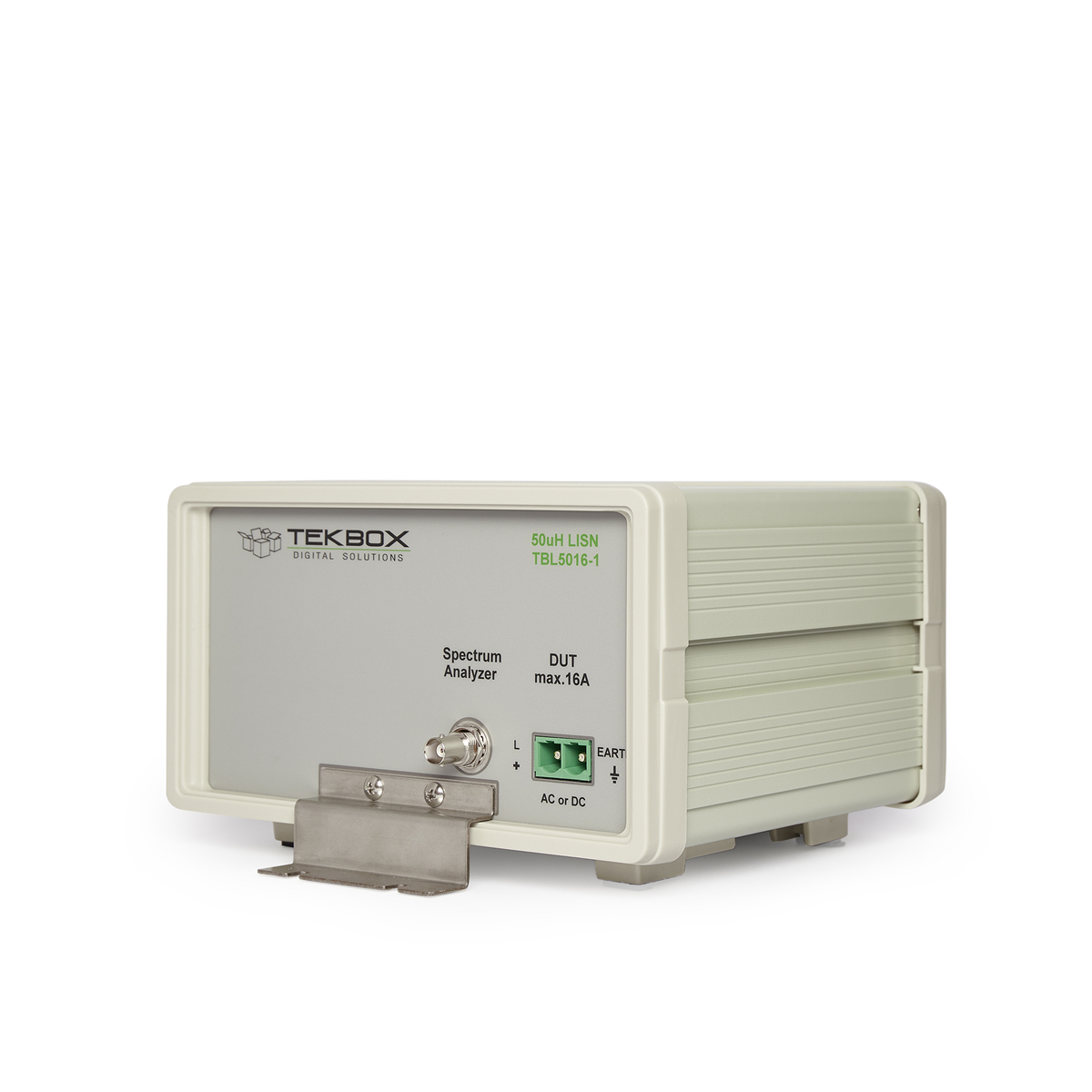

该设备配备了BNC公对公RG232电缆，配对连接器，大电流配置跳线和接地支架，以将其连接到接地层。
产品特点：
符合CISPR-16-1-2
外观设计简单方便
应用
传导骚扰测试
技术指标
|
类型 |
V-AMN, 可配置50Ω/ 50µH + 5Ω或50Ω/ 50µH |
|
频率范围 |
9KHz-100MHz |
|
直流电阻 |
＜ 45mΩ |
|
最大电流 |
16A |
|
工作电压 |
0-250V DC； 0-250V AC（50/60Hz）； 0-120V AC（400Hz） |
|
保险丝 |
2 x 16A |
|
大电流端子 |
Phoenix Contact 1998933；1967375 |
|
尺寸 |
250 x 225 x 140 mm |
|
重量 |
2.7 Kg |
|
质保 |
1年 |
