- 名称：TBWA2/20dB宽带前置放大器2M-6G
- 厂商：tekbox
型号：TBWA2
描述：TBWA2/20dB宽带前置放大器2M-6G是一种通用的构建模块，可以很容易地集成到实验室设置中。它的带宽为2MHz到6GHz，是我们EMC近场探头接收信号的理想选择。TBWA2宽频带放大器的增益可达20dB或40dB。
概述
TBWA2/20dB宽带前置放大器2M-6G宽频带射频放大器是一种通用的构建模块，可以很容易地集成到实验室设置中。它的带宽为2MHz到6GHz，是我们EMC近场探头接收信号的理想选择。TBWA2宽带前置放大器的增益可达20dB或40dB。
20dB增益
40dB增益

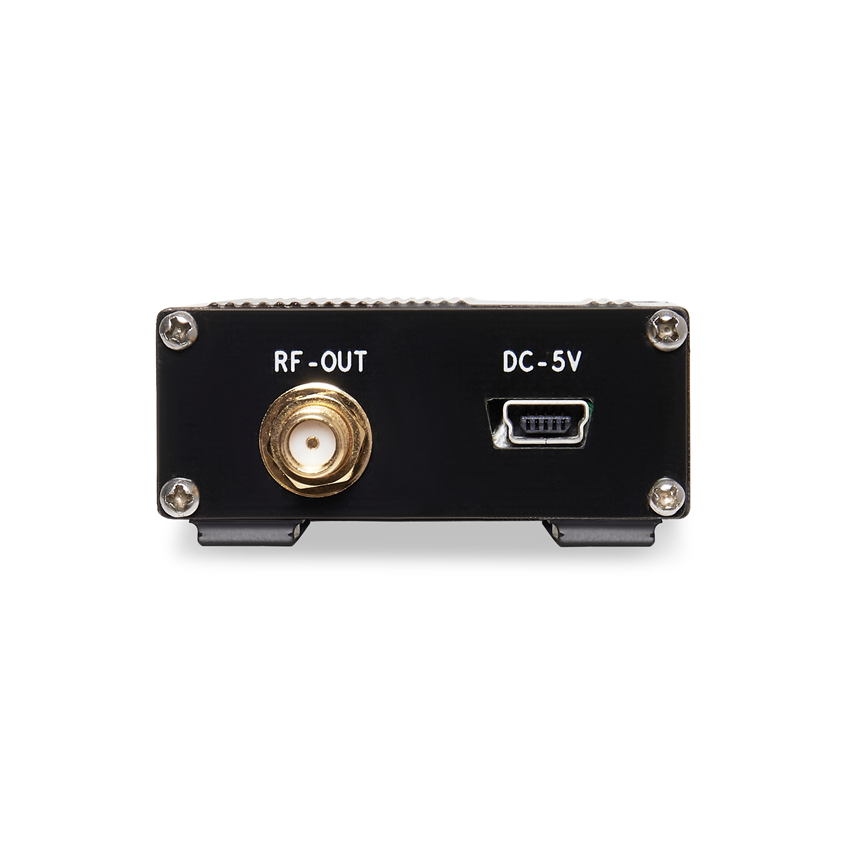

TBWA2/20dB宽带前置放大器
TBWA2 前置放大器 20dB
频率范围：2M- 6G
增益：20dB @典型值
最大输入功率：+10dBm
射频接口：SMA ，50Ω
供电电压：4.5-5V @典型值 ,最大5.5V
供电方式：USB供电，110mA
噪音系数： 4.5-5dB @2GHz

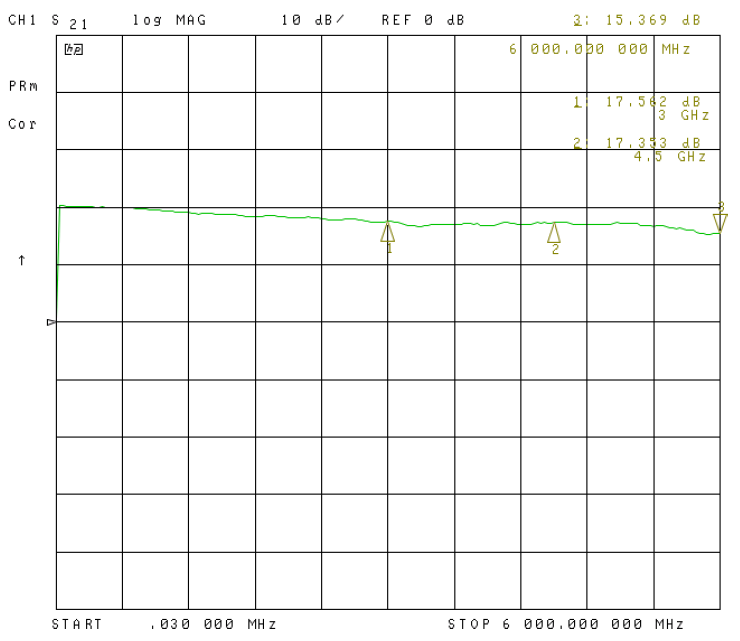

增益
|
1MHz |
10MHz |
100MHz |
500MHz |
1GHz |
2GHz |
3GHz |
4.5GHz |
6GHz |
|
14.8dB |
20.2dB |
20.2dB |
|
19.8dB |
19dB |
17.6dB |
17.4dB |
15.4dB |
TBWA2 前置放大器 40dB
频率范围：2M- 6G
增益：40dB @典型值
最大输入功率：-10dBm
射频接口：SMA ，50Ω
供电电压：4.5-5V @典型值 ,最大5.5V
供电方式：USB供电，210mA
噪音系数： 5dB @2GHz

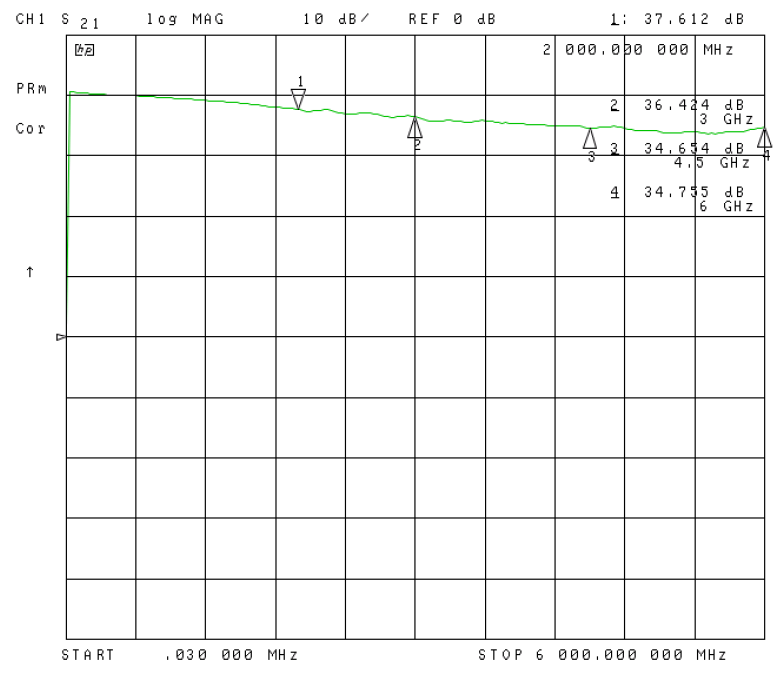

增益
|
1MHz |
10MHz |
100MHz |
500MHz |
1GHz |
2GHz |
3GHz |
4.5GHz |
6GHz |
|
30dB |
40.2dB |
40.2dB |
40dB |
39.5dB |
37.6dB |
36.4dB |
34.6dB |
34.7dB |
标准配置：
20dB / 40dB、测试线-25cm、测试线-75cm、转接头、USB线缆、数据图
